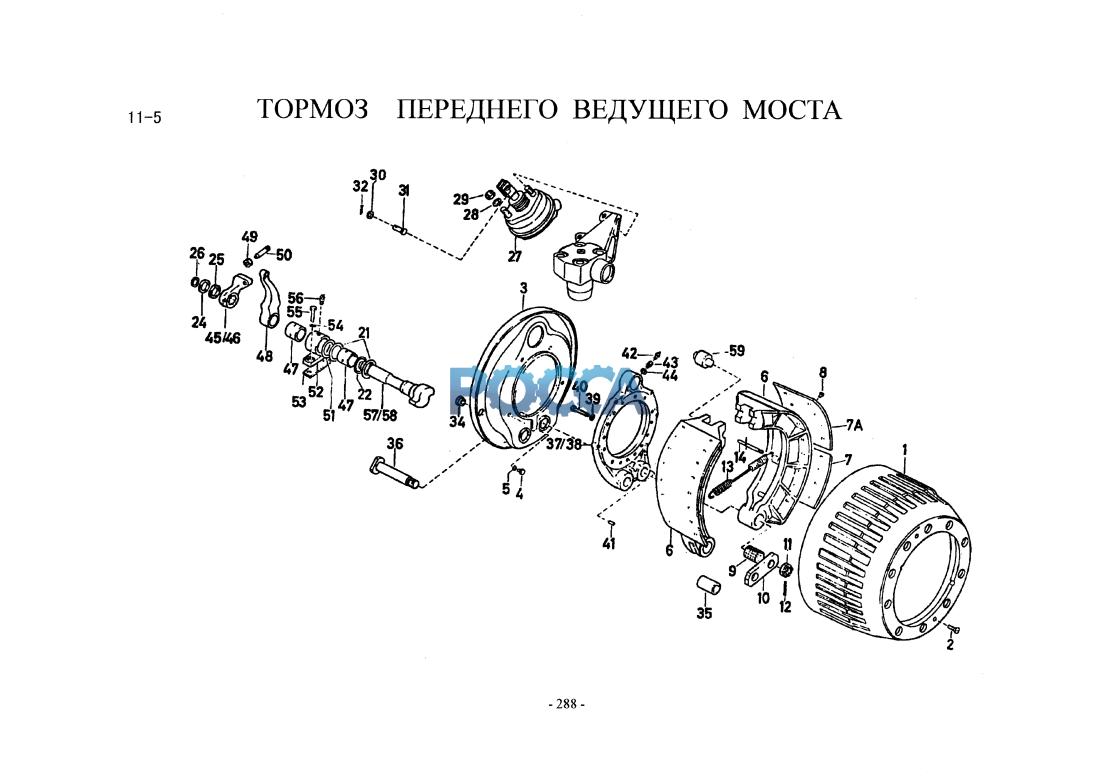

Тормоз переднего моста 6х6 HOWO (Хово) HOWO 35 Гр. Тормоза
Схема пневмопривода сцепления и тормоза Тормоз передний
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 199112440003 | Заказать | 199112440003 | 2 | тормозной барабан | |||
| 2 | Q2141020 | Заказать | Q2141020 | 4 | винт | М10х20 | ||
| 3 | 1880440019 | Заказать | 1880440019 | 2 | пылезащитный колпак тормоза | |||
| 4 | Q150B0816 | Заказать | Q150B0816 | 12 | болт | |||
| 5 | Шайба Q40308 | 1 | Q40308 | 12 | пружинная шайба | |||
| 6 | Колодка тормозная передняя STEYR HOWO (Хово) 199000440031 | 2 | 199000440031 | 4 | тормозная колодка в сборе | Включ. 6-1 ~8 | ||
| 6-1 | 199000440018 | Заказать | 199000440018 | 4 | тормозная колодка | |||
| 7 | 199000440029 | Заказать | 199000440029 | 4 | тормозная накладка | S=54°50' | ||
| 7а | 199000440027 | Заказать | 199000440027 | 4 | тормозная накладка | S=39°50' | ||
| 8 | WG880340039 | Заказать | WG880340039 | 64 | заклепка | |||
| 9 | 1880440006 | Заказать | 1880440006 | 4 | проходная втулка | |||
| 10 | WG80440008 | Заказать | WG80440008 | 2 | распорная планка | |||
| 11 | 190003872369 | Заказать | 190003872369 | 4 | низкая гайка (мелкая резьба) | |||
| 12 | Q5005040 | Заказать | Q5005040 | 4 | шплинт | |||
| 13 | Пружина тормозных колодок HOWO (Хово) AZ9100340012 | 0 Заказать | AZ9100340012 | 2 | стяжная пружина | |||
| 14 | Палец (штифт) тормозной колодки под пружину HOWO (Хово) 1880440032 | 0 Заказать | 1880440032 | 4 | палец-вал | |||
| 21 | Шайба разжимного кулака заднего HOWO (Хово) 1880440010 | 0 Заказать | 1880440010 | 4 | шайба | |||
| 22 | Кольцо уплотнительное вала тормозного HOWO (Хово) 1880340023 | 1 | 1880340023 | 4 | уплотнительное кольцо | |||
| 24 | Шайба разжимного кулака заднего HOWO (Хово) 1880340022 | 0 Заказать | 1880340022 | 2 | шайба | |||
| 25 | 1880320028 | Заказать | 1880320028 | Потребованию | регулировочная шайба | S=0.10 | ||
| 25 | 1880320029 | Заказать | 1880320029 | Потребованию | регулировочная шайба | S=0.15 | ||
| 25 | 1880320030 | Заказать | 1880320030 | Потребованию | регулировочная шайба | S=0.40 | ||
| 25 | 180320046 | Заказать | 180320046 | Потребованию | регулировочная шайба | S=1.0 | ||
| 26 | Кольцо стопорное разжимного кулака HOWO (Хово) 190003933116 | 0 Заказать | 190003933116 | 2 | стопорное кольцо | 25x1 | ||
| 27 | 199100360058 | Заказать | 199100360058 | 1 | тормозная камера с диафрагмой (левая) | |||
| 27а | 199100360059 | Заказать | 199100360059 | 1 | тормозная камера с диафрагмой (правая) | |||
| 27Ь | DZ9100440001 | Заказать | DZ9100440001 | 1 | кронштейн тормозной камеры (левый) | |||
| 27с | DZ9100440002 | Заказать | DZ9100440002 | 1 | кронштейн тормозной камеры (правый) | |||
| 28 | Q41216 | Заказать | Q41216 | 4 | шайба | |||
| 29 | Q341816 | Заказать | Q341816 | 4 | гайка | |||
| 34 | 1880340037 | Заказать | 1880340037 | 4 | заглушка | |||
| 35 | 1880440031 | Заказать | 1880440031 | 4 | проходная втулка | |||
| 36 | 1880440025 | Заказать | 1880440025 | 4 | опорный палец колодок | |||
| 37 | 1880440016 | Заказать | 1880440016 | 1 | щит тормоза (левый) | |||
| 38 | 1880440018 | Заказать | 1880440018 | 1 | щит тормоза (правый) | |||
| 39 | Q40314 | Заказать | Q40314 | 28 | пружинная шайба | |||
| 40 | Q15181455 | Заказать | Q15181455 | 28 | болт | |||
| 41 | Q5211220 | Заказать | Q5211220 | 4 | цилиндрический шплинт. | |||
| 42 | 190003963114 | Заказать | 190003963114 | 2 | масленка | |||
| 43 | 1880440035 | Заказать | 1880440035 | 2 | переходник | |||
| 44 | Q72308TSF | Заказать | Q72308TSF | 2 | уплотнительное кольцо | |||
| 45 | 1880440020 | Заказать | 1880440020 | 1 | маятниковый рычаг (левый) | |||
| 46 | 1880440021 | Заказать | 1880440021 | 1 | маятниковый рычаг (правый) | |||
| 47 | Втулка разжимного кулака HOWO (Хово) WG9100340017 | 0 Заказать | WG9100340017 | 4 | втулка | |||
| 48 | Трещетка (рычаг рег. тормоза) задняя левая HOWO (Хово) SHAANXI (Шанкси) SHACMAN (Шакман) Createk WG9100340056 | 1 | WG9100340056 | 1 | регулировочный рычаг тормоза (левый) | |||
| 48а | Трещетка (рычаг рег. тормоза) задняя правая HOWO (Хово) SHAANXI (Шанкси) SHACMAN (Шакман) Createk WG9100340057 | 0 Заказать | WG9100340057 | 1 | регулировочный рычаг тормоза (правый) | |||
| 49 | Q351818T15 | Заказать | Q351818T15 | 2 | низкая гайка | М18х1.5 | ||
| 50 | Q15181870 | Заказать | Q15181870 | 2 | болт | N118*1.5*70 | ||
| 51 | 190003933300 | Заказать | 190003933300 | 2 | стопорное кольцо | |||
| 52 | 1880440022 | Заказать | 1880440022 | 2 | кронштейн кулачкового вала | |||
| 53 | 1880440026 | Заказать | 1880440026 | Потребованию | регулировочная шайба | S=0.1 | ||
| 53 | 1880440027 | Заказать | 1880440027 | Потребованию | регулировочная шайба | S=0.15 | ||
| 53 | 1880440028 | Заказать | 1880440028 | Потребованию | регулировочная шайба | S=0.30 | ||
| 54 | AZ9100440012 | Заказать | AZ9100440012 | 2 | добавочная шайба | |||
| 55 | Q151C1230 | Заказать | Q151C1230 | 4 | болт | М12х15х30 | ||
| 56 | 190003963114 | Заказать | 190003963114 | 2 | масленка с конусной резьбой | |||
| 57 | 1880440023 | Заказать | 1880440023 | 1 | кулачковый вал тормоза (левый) | |||
| 58 | 1880440024 | Заказать | 1880440024 | 1 | кулачковый вал тормоза (правый) | |||
| 59 | Ролик тормозной колодки зад/перед D-38 d-20 L-60 HOWO (Хово) 199000340027 | 3 | 199000340027 | 4 | ролик |
