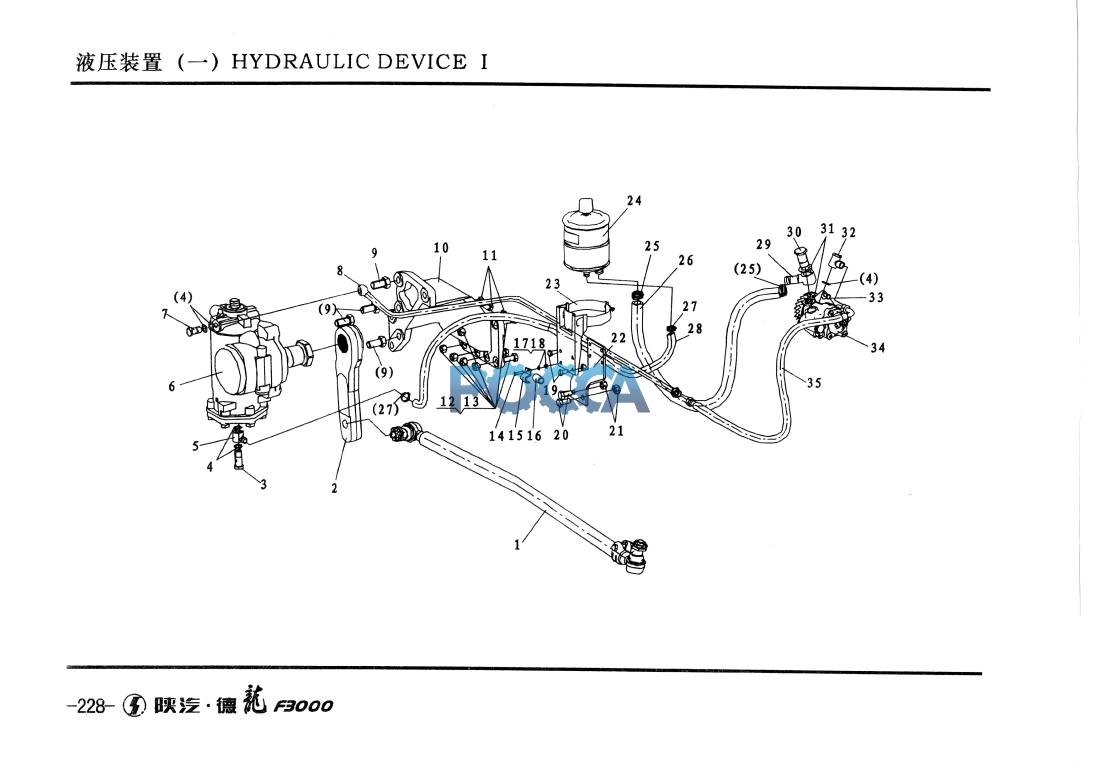

ГУР. Тяга продольная. SHAANXI (Шанкси) SHACMAN F3000 34 Гр. Рулевое управление
Гур. 8*4 Насос ГУР
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Тяга рулевая продольная SHAANXI (Шанкси) SHACMAN (Шакман) F3000 DZ9100430017 | 1 | DZ9100430017 | 1 | 转向拉杆 | Drag link | 匹配WP12发动机 | |
| 2 | DZ9100470236 | Заказать | DZ9100470236 | 1 | 转向摇臂 | Pitman arm | 匹配ISM发动机 | |
| 3 | 250-3408017 | Заказать | 250-3408017 | 1 | 空心螺栓 | Hollow screw | 匹配WP12/ISM发动机 | |
| 4 | Q72318T5F | Заказать | Q72318T5F | 5 | 垫圈 | Washer | 装配WP10发动机时无此件 | |
| 5 | DZ9100470013 | Заказать | DZ9100470013 | 1 | 旋转管接头 | Nozzle | 匹配WP12发动机 | |
| 6 | DZ9114470070 | Заказать | DZ9114470070 | 1 | 循环球式动力转向器 | Steering gear | 匹配WP12/WP10发动机 | |
| 7 | 190003962632 | Заказать | 190003962632 | 1 | 空心螺栓 | Hollow screw | ||
| 8 | DZ9100470383 | Заказать | DZ9100470383 | 1 | 压油管总成 | Delivery line | ||
| Dz9100470106 | Заказать | Dz9100470106 | 1 | 高压软管 | Pipe | |||
| 9 | Q151B2040TF2 | Заказать | Q151B2040TF2 | 4 | 六角头螺栓 | Hex screw | ||
| 10 | DZ9100470215 | Заказать | DZ9100470215 | 1 | 转向器支架 | Bracket | ||
| 11 | Q1811435TF2 | Заказать | Q1811435TF2 | 3 | 六角头螺栓 | Hex screw | ||
| 12 | Q1811445TF2 | Заказать | Q1811445TF2 | 5 | 六角头螺栓 | Hex screw | ||
| 13 | 06.11251.2005 | Заказать | 06.11251.2005 | 5 | 自锁螺母 | Locking nut | ||
| 14 | Q150B0625TF2 | Заказать | Q150B0625TF2 | 1 | 六角头螺栓 | Hex screw | ||
| 15 | 138091360181 | Заказать | 138091360181 | 1 | 管夹 | Clamp | ||
| 16 | 161000060211 | Заказать | 161000060211 | 1 | 橡胶软管15/21 | Nipple | ||
| 17 • | Q40106 | Заказать | Q40106 | 1 | 平垫圈 | Washer | ||
| 18 | Q33206 | Заказать | Q33206 | 1 | 六角锁紧螺母 | Locking nut | ||
| 19 | Q150B1020 | Заказать | Q150B1020 | 2 | 六角头螺栓 | Hex screw | ||
| 20 | Q150B1430TF2 | Заказать | Q150B1430TF2 | 2 | 六角头螺栓 | Hex screw | ||
| 21 | Q33214 | Заказать | Q33214 | 2 | 六角锁紧螺母 | Locking nut | ||
| 22 | DZ9100470380 | Заказать | DZ9100470380 | 1 | 油罐支架 | Oil tank bracket | ||
| 23 | DZ9100470040 | Заказать | DZ9100470040 | 1 | 油罐支架总成 | Oil tank bracket assy | ||
| 24 | DZ9112470033 | Заказать | DZ9112470033 | 1 | 转向油罐总成 | Steering oil tank assy | ||
| 25 | Q67632 | Заказать | Q67632 | 2 | B型蜗杆传动式软管环箍 | Clip | ||
| 26 | 169100470020 | Заказать | 169100470020 | 1 | 成形软管 | Hose | ||
| 27 | Q676B25 | Заказать | Q676B25 | 2 | C型蜗杆传动式软管环箍 | Clip | ||
| 28 | 179200470066 | Заказать | 179200470066 | 1 | 带纤维夹层的橡胶软管 | Rubber hose | ||
| 29 | 199100470076 | Заказать | 199100470076 | 1 | 环形接头 | Nipple | ||
| 30 | 190003962651 | Заказать | 190003962651 | 1 | 空心螺栓 | Hollow screw | ||
| 31 | 190003098031 | Заказать | 190003098031 | 2 | 密封垫圈 | Seal-washer | ||
| 32 | 199100470110 | Заказать | 199100470110 | 1 | 旋转管接头 | Nozzle | ||
| 33 | Q150B0830TF2 | Заказать | Q150B0830TF2 | 2 | 六角头螺栓 | Hex screw | ||
| 34 | DZ95259130001 | Заказать | DZ95259130001 | 1 | 转向油泵 | Pump | ||
| 35 | Шланг ГУР высокого давления SHAANXI (Шанкси) SHACMAN (Шакман) DZ9100470108 | 0 Заказать | DZ9100470108 | 1 | 髙压软管 | Pipe |
