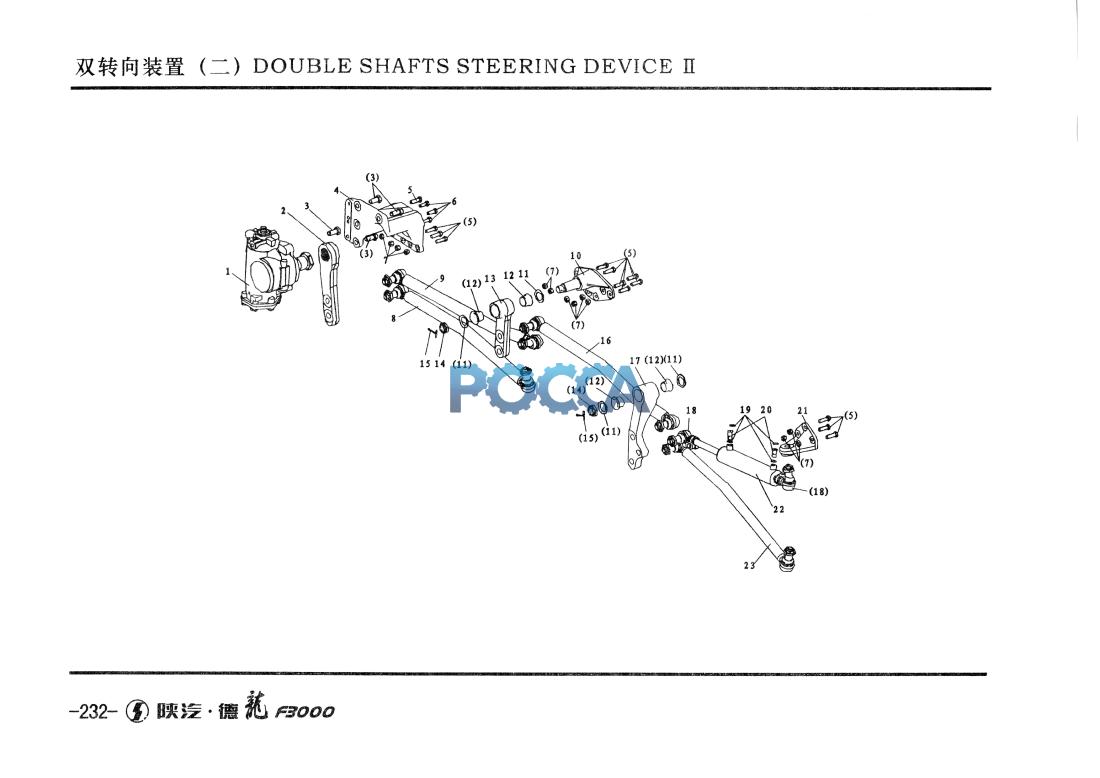

Гур. 8*4 SHAANXI (Шанкси) SHACMAN F3000 34 Гр. Рулевое управление
Гур 8*4. Бачок и насос. ГУР. Тяга продольная.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ9114470070 | 1 | 循环球式动力转向器 | Steering gear | ||||
| 2 | DZ9118470600 | 1 | 转向摇臂 | Pitman arm | ||||
| 3 | Q151B2040TF2 | 4 | 六角头螺栓 | Hex screw | ||||
| 4 | DZ9100470220 | 1 | 转向器支架 | Bracket | ||||
| 5 | Q1811445TF2 | 5 | 六角头螺栓 | Hex screw | ||||
| 6 | Q1811435TF2 | 3 | 六角头螺栓 | Hex screw | ||||
| 7 | 06.11251.2005 | 8 | 自锁螺母 | Locking nut | ||||
| 8 | DZ9100430011 | 1 | 转向拉杆 | Drag link | ||||
| 9 | DZ9118430026 | 1 | 转向中间拉杆 | Drag link | ||||
| 10 | DZ9118470602 | 1 | 中间摇臂总成 | Middle pitman arm assy | ||||
| 11 | 81.90713.0837 | 4 | 垫圈 | Washer | ||||
| 12 | 81.93001.0319 | 4 | 套筒 | Sleeve | ||||
| 13 | DZ9118470601 | 1 | 中间摇臂 | Middle pitman arm | ||||
| 14 | 81.90610.0031 | 2 | 六角开槽螺母 | Hexagon slotted nut | ||||
| 15 | Q5006356 | 2 | 开口销 | Uncork pin | ||||
| 16 | DZ9118430027 | 1 | 转向中间拉杆 | Drag link | ||||
| 17 | DZ9118470604 | 1 | 转向第二摇臂 | Pitman arm | ||||
| 18 | 81.95301.6225 | 2 | 球接头 | Ball joint | ||||
| 19 | Q/2318T5F | 4 | 密封垫圈 | Seal-washer | ||||
| 20 | 190003962632 | 2 | 空心螺栓 | Hollow screw | ||||
| 21 | DZ9118470606 | 1 | 压油缸支架 | Bracket | ||||
| 22 | DZ95319470001 | 1 | 液压油缸 | Hydraulic cylinder | ||||
| 23 | DZ9118430021 | 1 | 转向拉杆 | Drag link |
