ГУР SHAANXI (Шанкси) SHACMAN F2000 34 Гр. Рулевое управление

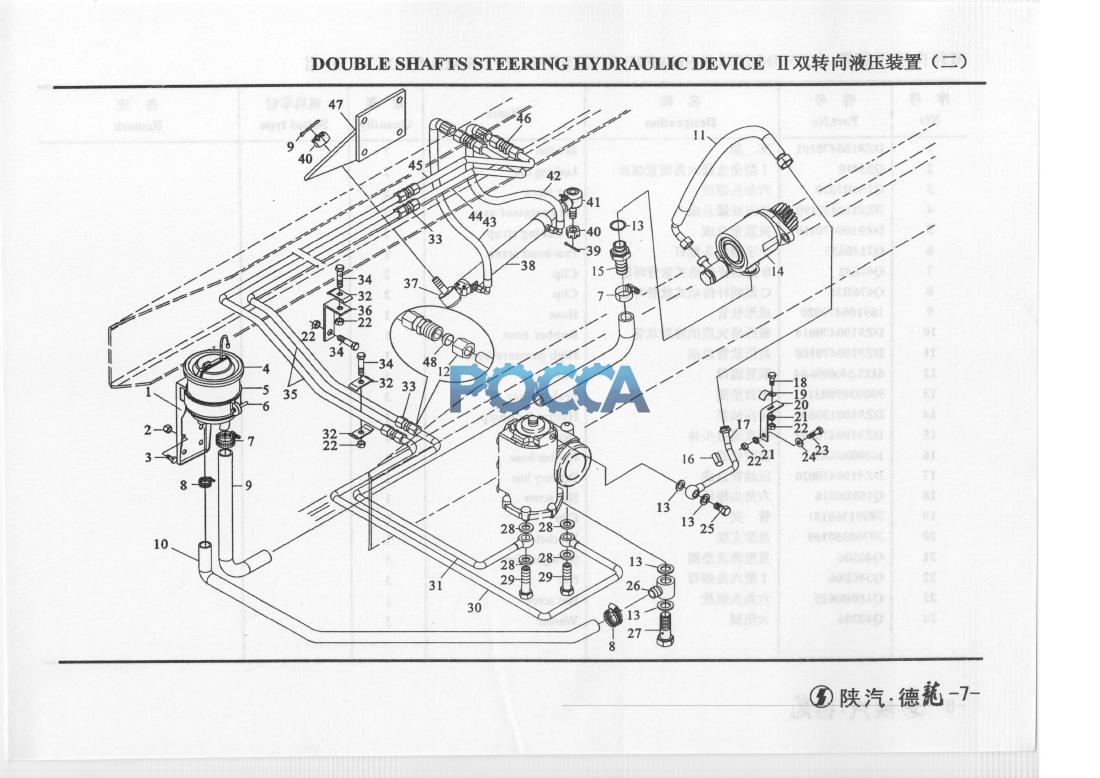

Бачок ГУР. Двухосное управление рулевым механизмом:
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ9100470101 | 1 | Bracket | 支架 | ||||
| 2 | Q33410 | 2 | Locking nut | i型全金属六角锁紧螺母 | ||||
| 3 | Q150B1020 | 2 | Hex screw | 六角头螺栓 | ||||
| 4 | DZ9118470190 | 1 | Oil container assy | 转向油罐总成 | ||||
| 5 | DZ9100470110 | 1 | Fastening strap | 夹紧带总成 | ||||
| 6 | Q2140635 | 1 | Pan-head screw | 十字槽盘头螺钉 | ||||
| 7 | Q67632 | 2 | Clip | B型蜗杆传动式软管环箍 | ||||
| 8 | Q676B25 | 2 | Clip | C型蜗杆传动式软管环箍 | ||||
| 9 | 169100470020 | 1 | Hose | 成形软管 | ||||
| 10 | DZ9100470014 | 1 | Rubber hose | 带纤维夹层的橡胶软管 | ||||
| 11 | DZ9100470108 | 1 | High pressure hose | 高压软管总成 | ||||
| 12 | 6122-3406096-04 | 4 | Nut | 联管螺母 | ||||
| 13 | 90003098031 | 3 | Seal-washer | 密封垫圈 | ||||
| 14 | DZ9100130030 | 1 | Hydraulic pump | 转向油泵 | ||||
| 15 | DZ9100470349 | 1 | Joint | 端直通接头体 | ||||
| 16 | 16100060201 | 1 | Rubber hose | 橡胶软管 | ||||
| 17 | DZ9100470020 | 1 | Delivery line | 压油管总成 | ||||
| 18 | Q150B0616 | 1 | Hex screw | 六角头螺栓 | ||||
| 19 | 38091360181 | 2 | Clip | 管夹 | ||||
| 20 | 39700350169 | 1 | Bracket | 角形支架 | ||||
| 21 | Q40506 | 3 | Spring washer | 重型弹簧垫圈 | ||||
| 22 | Q340B06 | 3 | Nut | I型六角螺母 | ||||
| 23 | Q150B0625 | 1 | Hex screw | 六角头螺栓 | ||||
| 24 | Q40206 | 3 | Washer | 大垫圈 | ||||
| 25 | 90003962632 | 1 | Hollow screw | 空心螺栓 | ||||
| 26 | DZ9100470013 | 1 | Screwing | 旋转管接头 | ||||
| 27 | 250-3408017 | 1 | Hollow screw | 空心螺栓 | ||||
| 28 | 90003098020 | 4 | Seal washer | 密封垫圈 | ||||
| 29 | 90003962632 | 2 | Hollow screw | 空心螺栓 | ||||
| 30 | DZ9118470270 | 1 | Steel pipe | 钢管 | 850mm宽车架 | 国株向器 | ||
| 30 | DZ9118470036 | 1 | Steel pipe | 钢管 | 850mm宽车架 | 进口转向器 | ||
| 30 | DZ9118470070 | 1 | Steel pipe | 钢管 | 780mm宽车架 | 国株向器 | ||
| 31 | DZ9118470260 | 1 | Steel pipe | 钢管 | 850mm宽车架 | 国产转向器 | ||
| 31 | DZ9118470034 | 1 | Steel pipe | 钢管 | 850mm宽车架 | 进口转向器 | ||
| 31 | DZ9118470060 | 1 | Steel pipe | 钢管 | 780mm宽车架 | 国产转向器 | ||
| 32 | 118800730187 | 3 | Clip | 管夹 | ||||
| 33 | 6122-3406097-04 | 4 | Nozzle | 直通体接头 | ||||
| 34 | Q150B0630 | 2 | Hex screw | 六角头螺栓 | ||||
| 35 | DZ9I18470044 | 2 | Steel pipe | 钢管 | ||||
| 36 | 99012360440 | 1 | Bracket | 角形支架 | ||||
| 37 | 199018470024 | 1 | Ball connector assy | 球型接头总成 | ||||
| 38 | DZ9114470008 | 1 | Operating cylider | 动力缸 | ||||
| 39 | Q5004036 | 2 | Cotter pin | 开口销 | ||||
| 40 | 90003872359 | 2 | Slit nut | 六角开槽螺母 | ||||
| 41 | 99018470025 | 1 | Ball connector assy | 球型接头总成 | ||||
| 42 | 99100470107 | 1 | Oil pipe | 高压油管 | ||||
| 43 | DZ9100470108 | 1 | Oil pipe | 高压油管 | ||||
| 44 | DZ9118470045 | 1 | Steel pipe | 钢管 | ||||
| 45 | DZ9118470046 | Steel pipe | ||||||
| 46 | DZ9118470009 | Nozzle | ||||||
| 47 | 99018510018 | Bracket | ||||||
| 48 | 90003559562 | Cutting ring | ||||||
