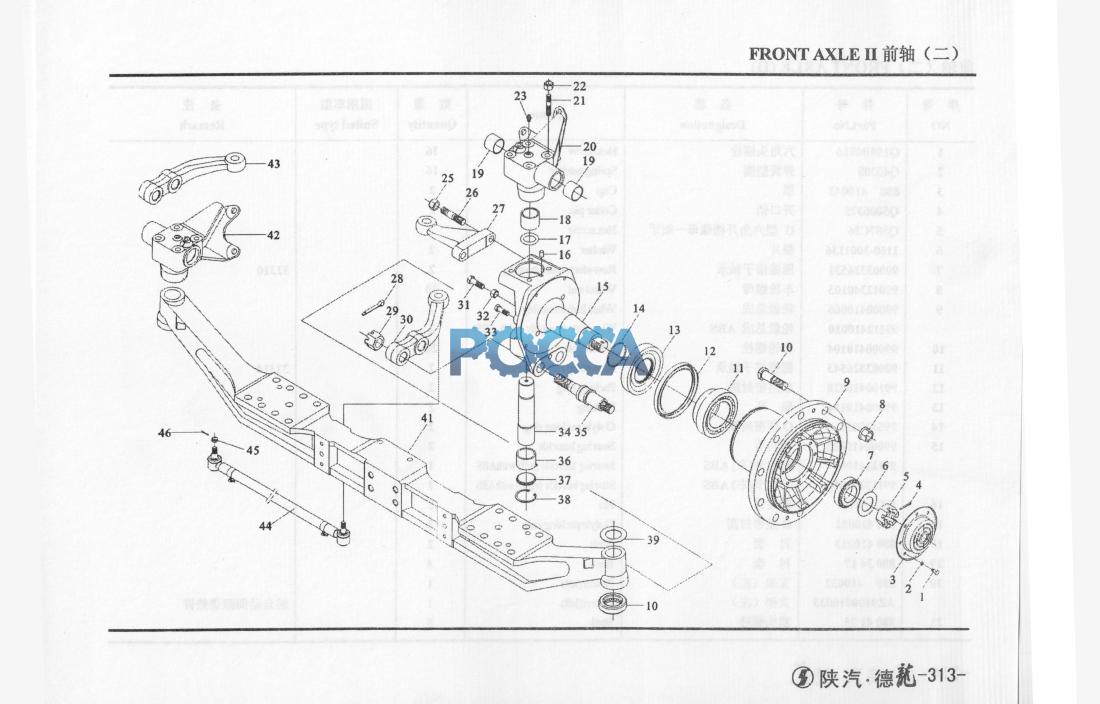

Передняя подвеска II SHAANXI (Шанкси) SHACMAN F2000 30 Гр. Передняя ось (передний мост)
Передняя подвеска
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q150B0816 | 16 | 六角头螺栓 | Hexjsaw | ||||
| 2 | Q40308 | 16 | 弹簧垫圈 | Spring washer | ||||
| 3 | 880 410043 | 2 | 罩 | Cap | ||||
| 4 | Q5006375 | 2 | 开口销 | Cotta* pin | ||||
| 5 | Q387C36 | 2 | II型六角开槽螺母一细牙 | He?Lscrew | ||||
| 6 | 1160-3001136 | 2 | 垫片 | Washer | ||||
| 7 | 90003326531 | 2 | 圆锥滚子轴承 | Row-steep roller bearing | 32310 | |||
| 8 | 99012340103 | 20 | 车轮螺母 | Wheel nut | ||||
| 9 | 99000410066 | 2 | 轮毂总成 | Whee hub assembly | ||||
| 9 | Ступица передняя с ABS SHAANXI (Шанкси) SHACMAN (Шакман) 99112410010 | 0 | 99112410010 | 2 | 轮毂总成ABS | Whee hub assembly (with ABS) | ||
| 10 | 99000410104 | 20 | 车轮螺栓 | Whedbolt | ||||
| 11 | 90003326543 | 2 | 圆锥滚子轴承 | Row-steep roller bearing | 32314 | |||
| 12 | 99100410028 | 2 | 轴用密封圈 | lacking ring | ||||
| 13 | 99000410114 | 2 | 隔环 | Bushing | ||||
| 14 | 295420033 | 2 | 〇型密封圈 | O style packing ring | ||||
| 15 | 99000410028 | 2 | 转向节 | Steering knuckle | ||||
| 15 | 99112410057 | 1 | 转向节(左)ABS | Steering knuckle (left) withABS | ||||
| 15 | 99112410058 | 1 | 转向节(右)ABS | Steering knuckle (right) withABS | ||||
| 16 | Q5211016 | 2 | 圆柱销 | Pin | ||||
| 17 | 880 410052 | 2 | 〇型密封圈 | O style packing ring | ||||
| 18 | 880 410033 | 2 | 衬套 | Bush | ||||
| 19 | 880 34 17 | 4 | 衬套 | Bush | ||||
| 20 | 880 410032 | 1 | 支架（左） | Bearer(left) | ||||
| 20 | AZ9100410033 | 1 | 支架（左） | Bearer(left) | 装自动间隙调整臂 | |||
| 21 | 880 41 75 | 8 | 双头螺柱 | Stud | ||||
| 22 | Q30215 | 8 | 螺母 | Wheel nut | ||||
| 23 | 190003963114 | 2 | 米制锥螺纹滑脂嘴 | Taper thread grease nip^e | ||||
| 25 | Q30218 | 2 | 螺母 | Wheel nut | ||||
| 26 | 188000410060 | 2 | 双头螺柱 | Stud | ||||
| 27 | 199000410001 | 1 | 转向节臂 | Steering knuckle arm | ||||
| 28 | Q5005050 | 4 | 开口销 | Cottorpin | ||||
| 29 | Q387C27 | 4 | II型六角开槽螺母一细牙 | Hexaiut | ||||
| 30 | 188000410040 | 1 | 右转向横拉杆臂 | Steering cross rod arm(ri^it) | ||||
| 31 | Q26114 | 2 | 六角头自攻锁紧螺钉 | Hexbott | ||||
| 32 | Q351B14T15 | 2 | 六角薄螺母 | Hex nut | ||||
| 33 | Q151C1220 | 4 | 六角头螺栓一细牙 | Hexbdt | ||||
| 34 | Шкворень 8x4 SHAANXI (Шанкси) SHACMAN (Шакман) 188000410031 |
2
|
188000410031 | 2 | 转向节销 | Steering knuckle pin | ||
| 35 | 188000410038 | 4 | 制动蹄支承销 | Break hoof pin | ||||
| 36 | 188000410029 | 2 | 衬套 | Bush | ||||
| 37 | 188000410100 | 2 | 盖 | Cava* | ||||
| 38 | Q43056 | 2 | 孔用弹簧挡圈 | Cirdq) for hole | ||||
| 39 | 188000410094 | 按需 | 调整垫片 | Washer | ||||
| 39 | 188000410097 | 按需 | 调整垫片 | Washer | ||||
| 39 | 188000410104 | 按需 | 调整堅片 | Warier | ||||
| 39 | 188000410108 | 按需 | 调整垫片 | Washer | ||||
| 40 | 188000410049 | 2 | 推力滚柱轴承 | Tlirust roller bearing | ||||
| 41 | 188000410054 | 1 | 前轴 | FVontaxle | ||||
| 41 | 188000410103 | 1 | 前轴 | Front axle | ||||
| 42 | 188000410074 | 1 | 支架（右） | Bearer(right) | ||||
| 42 | AZ9100410037 | 1 | 支架（右) | Bearer(right) | 装自动间隙调整臂 | |||
| 43 | 188000410041 | 1 | 转向横拉杆臂 | Steering track rod arm | ||||
| 44 | 199100430018 | 1 | 转向横拉杆 | Steering track rod | ||||
| 44 | AZ9100430018 | 1 | 转向横拉杆 | Steering track rod | ||||
| 44 | 199018430006 | 1 | 转向横拉杆 | Steering track rod | 用于双转向前轴 | |||
| 45 | 190003872359 | 2 | 六角开槽螺母 | Slit hex.nut | ||||
| 46 | 190003920351 | 2 | 开口销 | Cotter pin |
Возможно, в этой схеме есть следующие товары: Шайба
