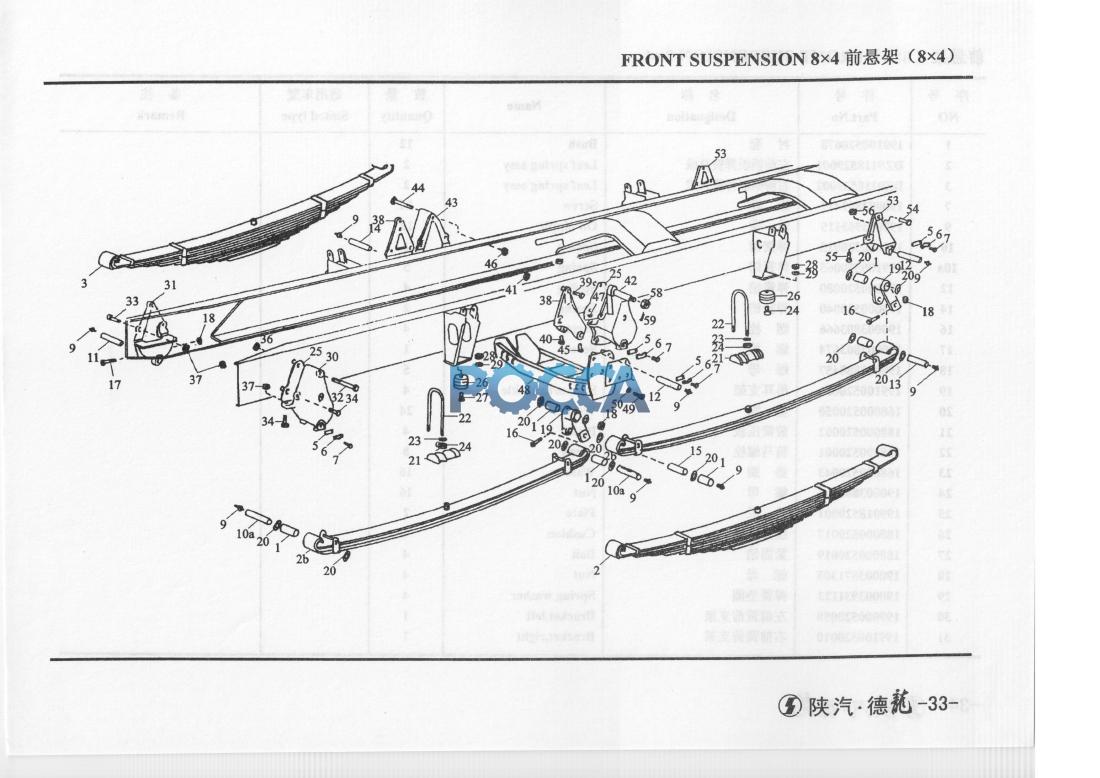

8*4 Передняя рессора. SHAANXI (Шанкси) SHACMAN F2000 29 Гр. Подвеска (амортизатор.)
8*4 Передний стабилизатор Балансирная подвеска
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 199100520078 | 12 | Bush | 衬套 | ||||
| 2 | DZ9118529001 | 2 | Leaf spring assy | 左前钢板弹簧总成 | ||||
| 3 | DZ9118529002 | 2 | Leaf spring assy | 右前钢板弹簧总成 | ||||
| 7 | 190003802419 | 14 | Screw | 螺栓 | ||||
| 9 | 190003963115 | 12 | Oil nipple | 油嘴 | ||||
| 10 | 189000520015 | 1 | Spring | 弹簧销 | ||||
| 10a | 199100520065 | 5 | Spring | 弹簧销 | ||||
| 12 | 199000520080 | 4 | Spring | 弹簧销 | ||||
| 14 | 179000520040 | 2 | Spring | 弹簧销 | ||||
| 16 | 190003803666 | 4 | Screw | 螺栓 | ||||
| 17 | 190003803674 | 1 | Screw | 螺栓 | ||||
| 18 | 190003888457 | 5 | Nut | 螺母 | ||||
| 19 | 199100520034 | 4 | Support,shackle | 吊耳支架 | ||||
| 20 | 168000520050 | 24 | Washer | 垫圈 | ||||
| 21 | 188000520002 | 4 | Plate | 前簧压板 | ||||
| 22 | 188000520001 | 8 | Screw | 骑马螺栓 | ||||
| 23 | 168000520043 | 16 | Washer | 垫圈 | ||||
| 24 | 190003888626 | 16 | Nut | 螺母 | ||||
| 25 | 199018520001 | 2 | Plate | 垫板 | ||||
| 26 | 188000520017 | 4 | Cushion | 缓冲挡块 | ||||
| 27 | 188000520019 | 4 | Bolt | 紧固销 | ||||
| 28 | 190003871305 | 4 | Nut | 螺母 | ||||
| 29 | 190003931122 | 4 | Spring washer | 弹簧垫圈 | ||||
| 30 | 199000520058 | 1 | Bracket,left | 左前簧前支架 | ||||
| 31 | 199100520010 | 1 | Bracket,right | 右前簧前支架 | ||||
| 32 | 190003803882 | Screw | 栓 | 螺 | 1 | |||
| 33 | 190003803751 | Screw | 栓 | 螺 | 3 | |||
| 34 | 190003803753 | Screw | 栓 | 螺 | 2 | |||
| 34 | 190003803743 | Screw | 栓 | 螺 | 4 | |||
| 36 | 190003888459 | Nut | 母 | 螺 | 1 | |||
| 37 | 190003888458 | Nut | 母 | 螺 | 9 | |||
| 38 | 179000520050 | Rear bracket | 前簧后支架 | 2 | ||||
| 39 | 190003803743 | Screw | 栓 | 螺 | 8 | |||
| 40 | 190003803743 | Screw | 栓 | 螺 | 2 | |||
| 41 | 190003888458 | Nut | 母 | 螺 | 10 | |||
| 42 | 199118520011 | Bracket (left) | 左前簧前支架 | 1 | ||||
| 43 | 199118520010 | Bracket (right) | 右前簧前支架 | 1 | ||||
| 44 | 190003803872 | Screw | 栓 | 螺 | 2 | |||
| 45 | 190003803743 | Screw | 栓 | 螺 | 8 | |||
| 46 | 190003888459 | Nut | 母 | 螺 | 2 | |||
| 47 | 190003888458 | Nut | 母 | 螺 | 8 | |||
| 48 | DZ9118520120 | Cross member | 鞍形横梁 | 1 | ||||
| 48 | 199118520001 | Cross member | 鞍形横梁 | 1 | ||||
| 49 | 190003803737 | Screw | 栓 | 螺 | 8 | |||
| 50 | 190003935432 | Washer | 齿形垫圈 | 8 | ||||
| 53 | 199018520006 | Bracket | 2 | |||||
| 54 | 190003803746 | Screw | 栓 | 螺 | 6 | |||
| 55 | 190003803743 | Screw | 栓 | 螺 | 2 | |||
| 56 | 190003888458 | Nut | 母 | 螺 | 8 | |||
| 58 | 190003872381 | Nut | 花螺母 | 1 | ||||
| 59 | 190003920541 | 1 | Cotter pin | 开口销 | ||||
| 60 | 199000520096 | Protective cap | 保护帽 |
