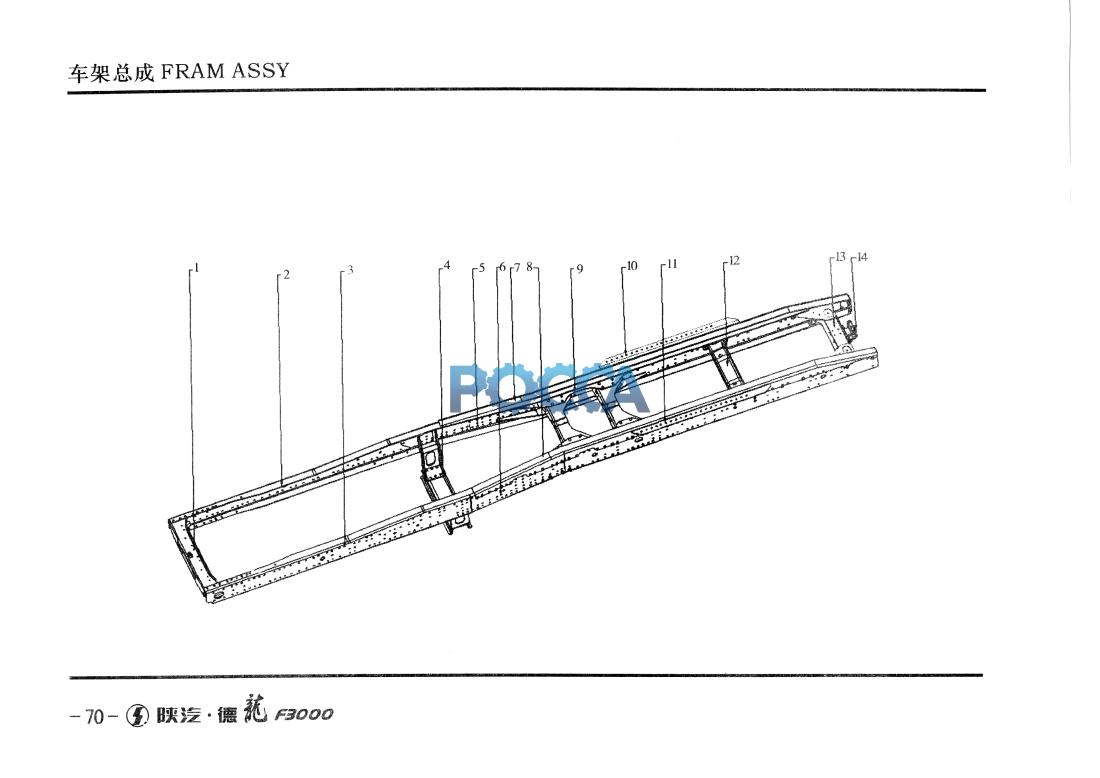

Рама 6*2 DZ95259510010 SHAANXI (Шанкси) SHACMAN F3000 28 Гр. Рама
Рама 4*2 DZ9112516320 Рама 6*4 DZ9114516400
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| DZ95259510010 | 1 | v/车架总成 | Fram assey | 6*2 (德龙） | S27牵引车，康明斯 | |||
| 1 | DZ9114510585 | 1 | 前横梁总成 | Front cross member assy | ||||
| 2 | DZ95259510012 | 1 | 车架右纵梁 | Right carling | ||||
| 3 | DZ95259510011 | 1 | 车架左纵梁 | Left carling | ||||
| 4 | DZ95259510037 | 1 | 横梁 | Cross member | ||||
| 5 | DZ95259510015 | 1 | 右加强板 | Right reinforce plate | ||||
| 6 | DZ95259510016 | 1 | 左加强板 | Left reinforce plate | ||||
| 7 | DZ95259510014 | 1 | 右加强梁 | Right reinforce carling | ||||
| 8 | DZ95259510013 | 1 | 左加强梁 | Left reinforce carling | ||||
| 9 | DZ9114511669 | 1 | ■横梁总成 | Cross member assy | ||||
| 10 | DZ9114516404 | 1 | 安装板 | Right angle connection plate | ||||
| 11 | DZ9114516403 | 1 | 安装板 | Left angle connection plate | ||||
| 12 | 81.41230.2215 | 1 | 横梁 | Cross member | ||||
| 13 | DZ9114516410 | 1 | 尾梁总成 | Rear cross member assy | ||||
| 14 | DZ9100930111 | 牵引座总成 | Towing hook |
