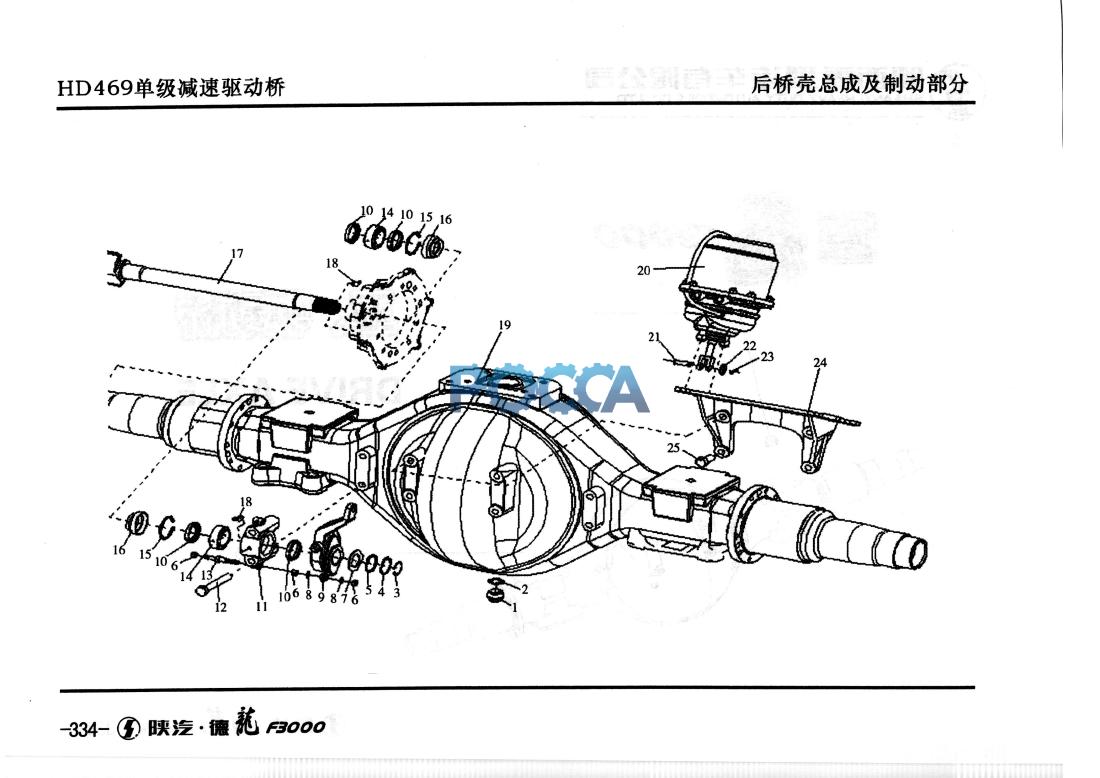

корпус моста в сборе. энергоаккумулятор. SHAANXI (Шанкси) SHACMAN F3000 24 Гр. Задний и средний мосты
главная пара,корпус редуктора крышка редуктора среднего моста главная пара
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 58600330015 | Заказать | 58600330015 | 1 | 磁性螺塞总成 | Magnetic plug assembly | 摩擦焊，MAN悬架 | |
| 2 | AZ9003090001 | Заказать | AZ9003090001 | 1 | 密封垫圈 | Seal washer | C02保护焊，MAN悬架 | |
| 3 | 06.29010.0127 | Заказать | 06.29010.0127 | 2 | 轴用弹性挡圈 | Circlip for axle | ||
| 4 | 81.90711.0739 | Заказать | 81.90711.0739 | 2 | 平垫圈 | Plain washer | ||
| 5 | 81.90711.0706 | Заказать | 81.90711.0706 | 按需 | 调整垫圈 | Adjusting washer | ||
| DZ9112360310 | Заказать | DZ9112360310 | 1 | 弹簧制动气室 | Chamber | |||
| 6 | Гайка Q340B08 HOWO (Хово) Q340B08 | 0 Заказать | Q340B08 | 6 | I型六角螺母 | I-type hex nut | ||
| 7 | 81.90711.0714 | Заказать | 81.90711.0714 | 2 | 指示片 | Indicating plate | ||
| 8 | Шайба Q40108 | 2 | Q40108 | 4 | 平垫圈 | Plain washer | ||
| 9 | 81.50610.6210 | Заказать | 81.50610.6210 | 1 | 自动间隙调整臂（右） | ASA (right) | ||
| 10 | 06.56279.0133 | Заказать | 06.56279.0133 | 6 | 油封 | Grease packing | ||
| 11 | 81.50310.0330 | Заказать | 81.50310.0330 | 2 | 凸轮轴支座 | Camshaft bracket | ||
| 12 | Q151B1695 | Заказать | Q151B1695 | 4 | 六角头螺栓 | Hex bolt | ||
| 13 | 81.91020.0318 | Заказать | 81.91020.0318 | 2 | 双头螺柱 | Stud | ||
| 14 | 06.36959.0014 | Заказать | 06.36959.0014 | 4 | 球轴承 | Ball bearing | ||
| 15 | 06.29029.0005 | Заказать | 06.29029.0005 | 4 | 挡圈 | Space ring | ||
| 16 | 81.50308.0011 | Заказать | 81.50308.0011 | 4 | 密封圈座 | Seal seat | ||
| 17 | 81.50301.0113 | Заказать | 81.50301.0113 | 1 | 制动凸轮轴(左） | Brake camshaft(left) | ||
| 18 | DZ9112330700 | Заказать | DZ9112330700 | 1 | 桥壳总成 | Rear axle housing assembly | ||
| 19 | DZ9112330720 | Заказать | DZ9112330720 | 1 | 桥壳总成 | Rear axle housing assembly | ||
| 20 | Dz9112360330 | Заказать | Dz9112360330 | 1 | 弹簧制动气室 | Chamber | ||
| 21 | Палец крепления энергоаккумулятора L-40 d-12 HOWO (Хово) 190003903661 | 0 Заказать | 190003903661 | 2 | 销轴 | Pin roll | ||
| 22 | Q40114 | Заказать | Q40114 | 2 | 平垫圈 | Plain washer | ||
| 23 | Шплинт пальца энергоаккумулятора 3x45 HOWO (Хово) Q5004022 | 0 Заказать | Q5004022 | 2 | 开口销 | Cotter pin | ||
| 24 | Кронштейн энергоаккумулятора задний мост SHAANXI (Шанкси) SHACMAN (Шакман) 81.50710.0110 | 0 Заказать | 81.50710.0110 | 1 | 气室支架 | Chamber bracket | ||
| 25 | Q18U640 | Заказать | Q18U640 | 4 | 六角头縲栓 | Hex bolt | ||
| 26 | 06.56279.0311 | Заказать | 06.56279.0311 | 2 ! | 油封 | Grease packing |
