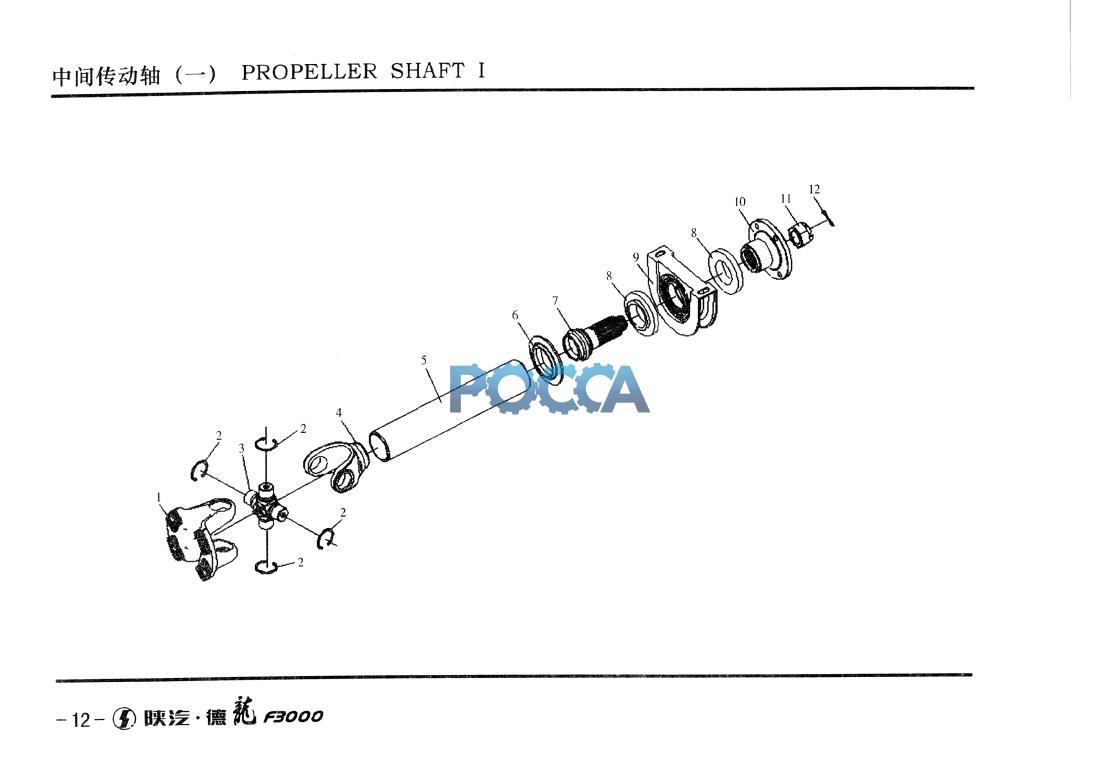

Вал карданный I-1 SHAANXI (Шанкси) SHACMAN F3000 18 Гр. Карданные валы
Вал карданный Вал карданный I-2
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| DZ9112312XXX | 1 | 中间传动轴 | XXX表7K长度，单位cm | |||||
| 1 | 1491.707-2205062-B | 4 | 突缘叉 | |||||
| 2 | 1491.707-2205063 | 1 | 卡环 | |||||
| 3 | 1491.707-2205080 | 1 | 十字轴总成 | |||||
| 4 | 1491.707-2205096 | 1 | 万向节叉 | |||||
| 6 | 99114310100-2204055 | 1 | 轴管（规格：《t>l〇4x8) | |||||
| 7 | 991143101002204016A | 1 | 橡胶圈 | |||||
| 8 | 991143101002204054 | 2 | 中间轴头 | |||||
| 9 | 991143101(X>-2204030A | 1 | 挡尘圈 | |||||
| 10 | 99114310100-2204051-B | 1 | 中间支撑总成 | |||||
| 11 | 99114310100-2204052 | 1 | 中间凸缘 | |||||
| 12 | 销6X70GB91-76 | 1 | 锁紧螺母 | |||||
