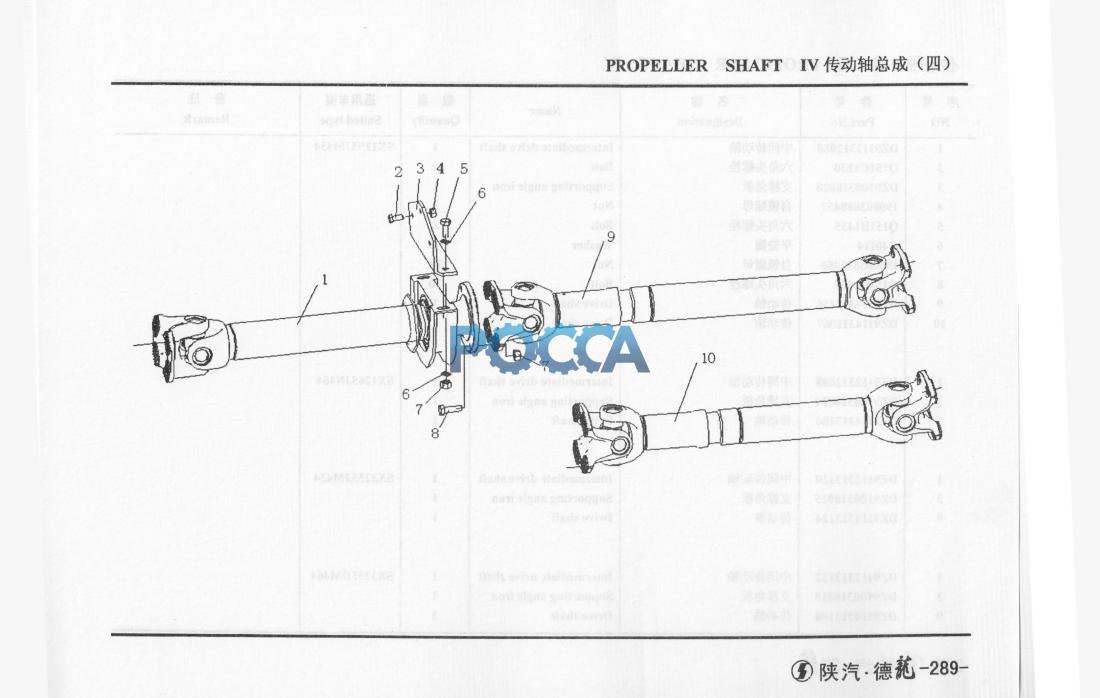

Вал карданный в сборе IV. SHAANXI (Шанкси) SHACMAN F2000 18 Гр. Карданные валы
Вал карданный в сборе III Вал карданный в сборе IV..
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ9112312088 | 1 | 中间传动轴 | Intermediate drive shaft | SX1255JM434 | |||
| 2 | Q151C1230 | 3 | 六角头螺栓 | Bolt | ||||
| 3 | DZ9100318028 | 1 | 支撑角板 | Supporting angle iron | ||||
| 4 | 190003888457 | 3 | 自锁螺母 | Nut | ||||
| 5 | Q151B1435 | 2 | 六角头螺栓 | Bolt | ||||
| 6 | Q40114 | 4 | 平垫圈 | Washer | ||||
| 7 | 190003888458 | 22 | 自锁螺母 | Nut | ||||
| 8 | Q151B1450 | 20 | 六角头螺栓 | Bolt | ||||
| 9 | DZ9114312156 | 1 | 传动轴 | Drive shaft | ||||
| 10 | DZ9114311067 | 1 | 传动轴 | Drive shaft | ||||
| 1 | DZ9112312088 | 1 | 中间传动轴 | Intermediate drive shaft | SX1265JN464 | |||
| 3 | DZ9100318024 | 1 | 支撑角板 | Supporting angle iron | ||||
| 9 | DZ9114312184 | 1 | 传动轴 | Drive shaft | ||||
| 1 | DZ9112313120 | 1 | 中间传动轴 | Intermediate drive shaft | SX3255JM434 | |||
| 3 | DZ9100318015 | 1 | 支撑角板 | Supporting angle iron | ||||
| 9 | DZ9114313124 | 1 | 传动轴 | Drive shaft | ||||
| 1 | DZ9112313132 | 1 | 中间传动轴 | Intermediate drive shaft | SX3255DM464 | |||
| 3 | DZ9100318015 | 1 | 支撑角板 | Supporting angle iron | ||||
| 9 | DZ9114313140 | 1 | 传动轴 | Drive shaft |
