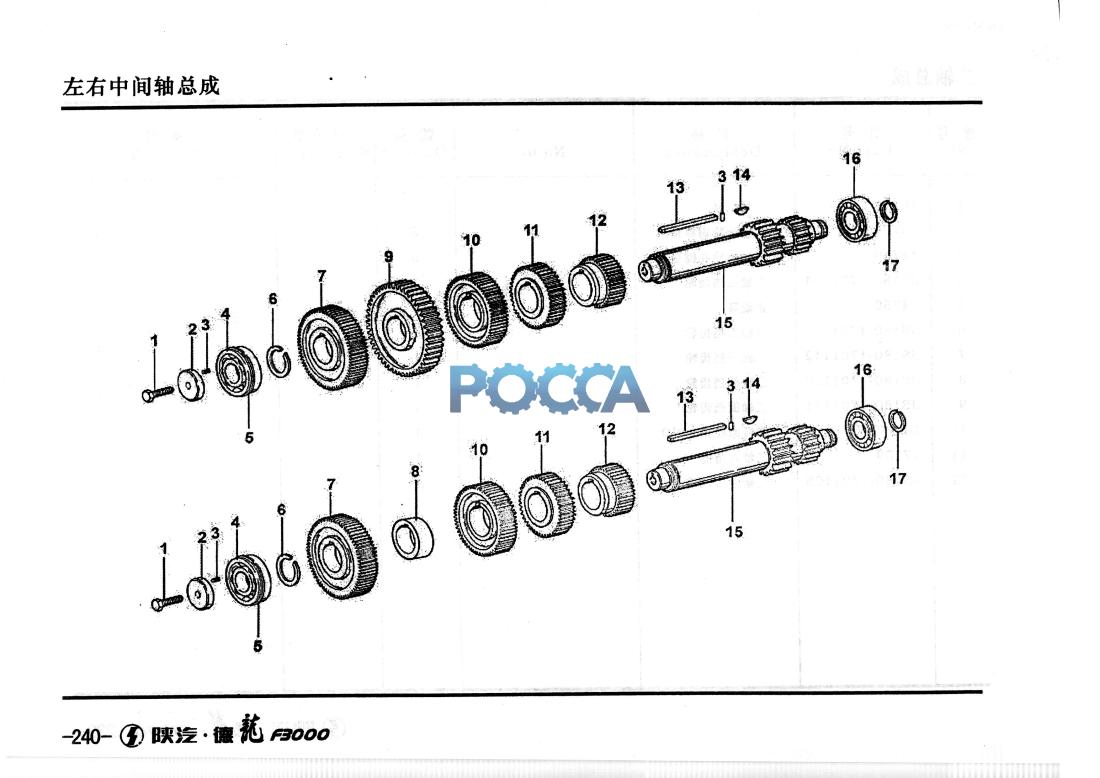

Вал первичный и шестерни 9js180 SHAANXI (Шанкси) SHACMAN F3000 17 Гр. Коробка передач
вал задней передачи вал первичный и шестерня
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | GB5785-86 | 2 | 六角头爆齡416>< 1.5X45 | |||||
| 2 | 19668 | 2 | 中间轴轴承档板 | |||||
| 3 | Q5280514 | 4 | 弹性圓柱销5X14 | |||||
| 4 | 370309Y | 2 | 单列向心球轴承 | |||||
| 5 | C01021 | 2 | 止动环 | |||||
| 6 | 19198 | 2 | 中间轴止动环 | |||||
| 7 | JS180-1701056 | 2 | 中间轴传动齿轮 | |||||
| 8 | C01025 | 1 | 左中间轴取力齿轮 | |||||
| 9 | C01026 | 1 | 右中间轴取力齿轮 | |||||
| 10 | JS180-1701051 | 2 | 中间轴三档齿轮 | |||||
| 11 | JS180-1701050 | 2 | 中间轴二档齿轮 | |||||
| 12 | JS180-1701049 | 2 | 中间轴一档齿轮 | |||||
| 13 | 19673 | 2 | 中间轴四方键 | |||||
| 14 | X-6-E | 2 | 半圆键 | |||||
| 15 | JS180-1701048 | 2 | 中间轴 | |||||
| 16 | 102308E | 2 | 短鬮柱滚子轴承 | |||||
| 17 | 14317 | 2 | 止动环 |
