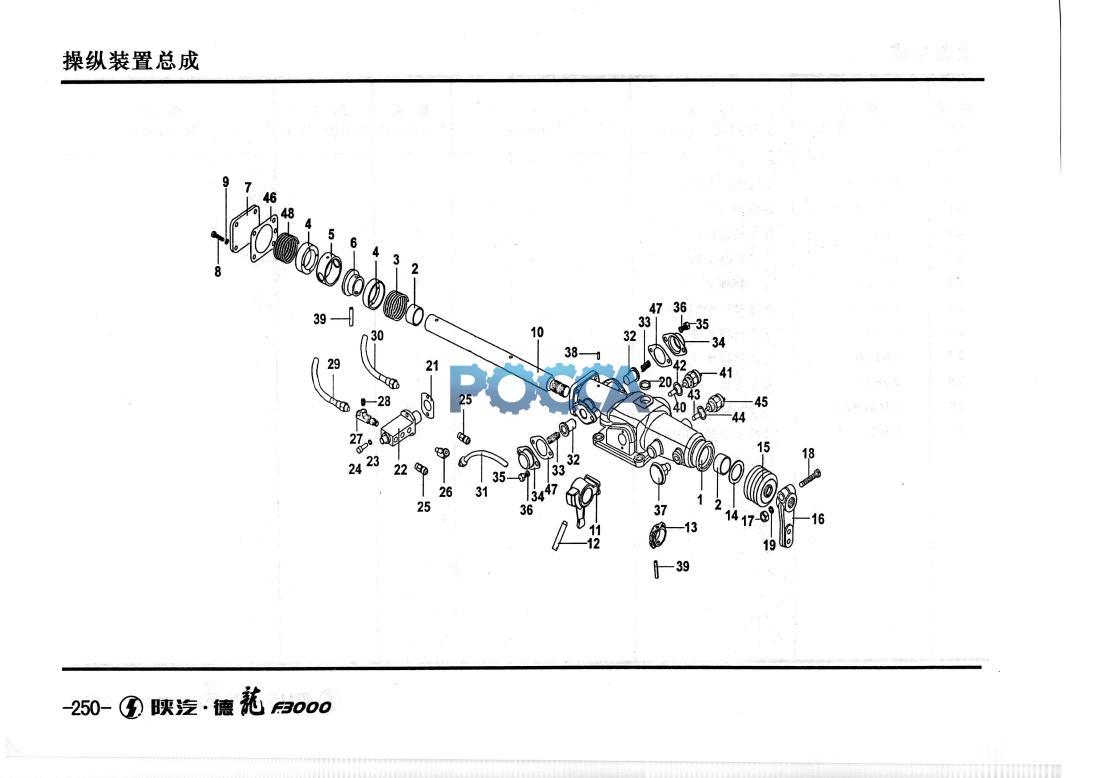

механизм управления переключением кпп SHAANXI (Шанкси) SHACMAN F3000 17 Гр. Коробка передач
кулиса переключения передач 9 скоростей механизм управления переключения передач
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | F96194 | 1 | 双H操纵裝置壳体 | - | ||||
| 2 | F91345 | 1 | 横向换档杆衬套 | |||||
| 3 | F99983 | 1 | 压缩弹簧 | |||||
| 4 | F99673 | 2 | 弹簧座 | |||||
| 5 | F99674 | 2 | 弹簧隔套 | |||||
| 6 | F99675 | 2 | 定位环 | |||||
| 7 | F99666 | 1 | 侧板 | |||||
| 8 | GB21-76 | 1 | 小六角头螺栓M8X2 | |||||
| 9 | GB93-76 | 1 | 弹簧蛰圈8 | |||||
| 10 | F99679 | 1 | 横向换档杆 | |||||
| 11 | F99585 | 1 | 拨头 | |||||
| 12 | C03030 | 1 | 圆柱销 | |||||
| 13 | F99681 | 2 | 低倒档开关控制块 | |||||
| 14 | F91444 | 2 | 油封 | |||||
| 15 | F99669 | 2 | 套 | |||||
| 16 | F96035 | 1 | LRC外换档臂 | |||||
| 17 | GB51-76 | 1 | 小六角螺母M10X1 | |||||
| 18 | GB21-76 | 1 | 小六角头螺栓M 10x50 | |||||
| 19 | GB93-76 | 1 | 垫圈10 | |||||
| 20 | Q72224 | 1 | 碗形塞片 | |||||
| 21 | F91353 | 1 | 双H气阀衬垫 | |||||
| 22 | F99660 | 1 | 双H气阀 | |||||
| 23 | GB93-76 | 1 | 弹簧垫圈6 | |||||
| 24 | GB70-76 | 1 | 内六角螺钉 | |||||
| 25 | 7935 | 1 | 通气塞 | |||||
| 26 | 12880 | 1 | 45°弯管接头 | |||||
| 27 | C03052 | 1 | 三通管接头 | |||||
| 28 | Q618B01 | 2 | 六角头锥形螺塞 | |||||
| 29 | 55522 | 1 | 气管总成 | |||||
| 30 | 55523 | 气管总成 | ||||||
| 31 | 55518 | 气管总成 | ||||||
| 32 | F99670 | 定位柱销 | ||||||
| 33 | F96037 | 压缩弹簧 | ||||||
| 34 | F96141 | 弹簧压盖 | ||||||
| 35 | GB21-76 | 小六角头螺栓M8X12 | ||||||
| 36 | GB859-76 | 弹簧垫圈8 | ||||||
| 37 | 15276 | 通气塞 | ||||||
| 38 | C03004 | 止动螺钉 | ||||||
| 39 | GB879-76 | 销 6X36.5 | ||||||
| 40 | F99702 | 空档开关柱销 | ||||||
| 41 | 990.12.71.0041 | 压力开关 | ||||||
| 42 | Q72318T3 | 垫密圈 | ||||||
| 43 | 15899 | 开关启动销 | ||||||
| 44 | C03015 | 垫密圈 | ||||||
| 45 | 791.00.71.0068 | 压力开关 | ||||||
| 46 | F99672 | 端垫 | ||||||
| 47 | F96140 | 衬垫 | ||||||
| 48 | F96036 | 压缩弹簧 |
