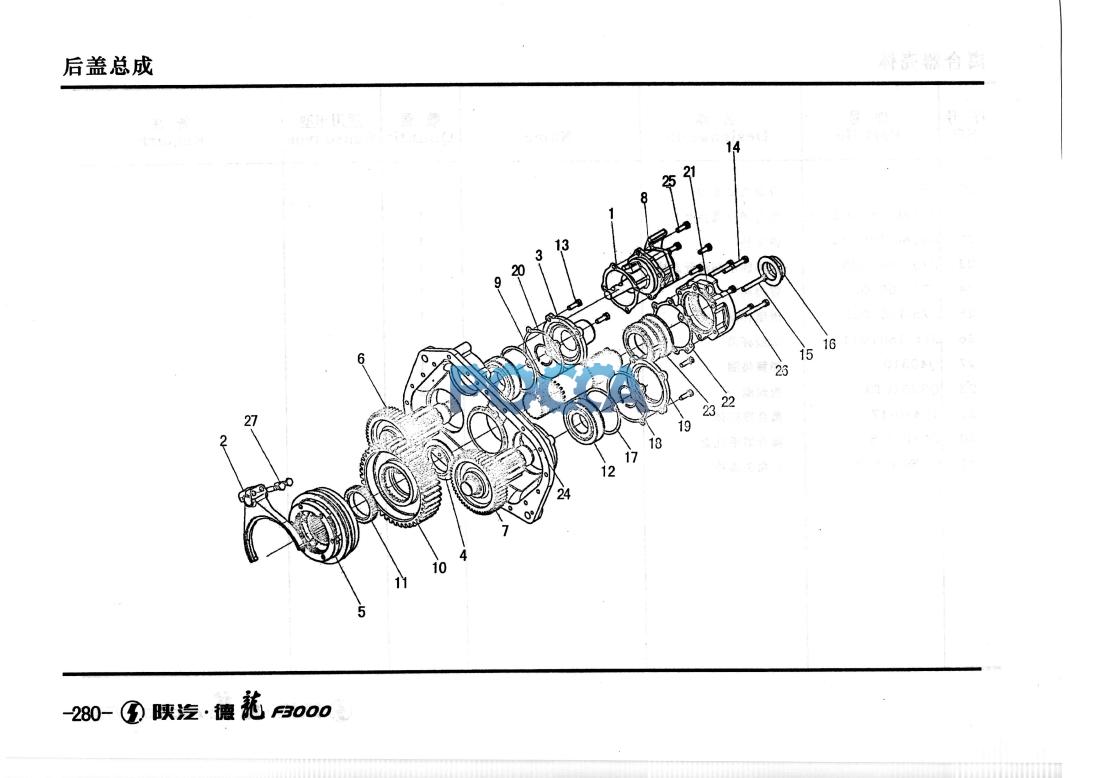

крышка задняя кпп SHAANXI (Шанкси) SHACMAN F3000 17 Гр. Коробка передач
крышка заднего подшипника крышка коробки отбора мощности,вал выходной шестерни
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 14347 | 1 | 密封垫 | |||||
| 2 | 16775 | 1 | 副箱拨叉 | |||||
| 3 | 10JS160-1707052 | 1 | 加长中间轴盖 | |||||
| 4 | 12JS160T-1707108 | 1 | 副箱主轴齿轮压板 | |||||
| 5 | 12JS160T-1707140 | 1 | 同步器总成 | |||||
| 6 | 12JS160T-1707047 | 1 | 副箱加长中间轴焊接总成 | |||||
| 7 | 12JS160T-1707050 | 1 | 副箱中间轴焊接总成 | |||||
| 8 | 12JS160T-1707060 | 1 | 副箱气缸总成 | |||||
| 9 | 12JS160T-1707105 | 1 | 副箱主轴 | |||||
| 10 | 12JS160T-1707106 | 1 | 副箱主轴减速齿轮 | |||||
| 11 | 12JS160T-1707107 | 1 | 副箱主轴垫圈 | |||||
| 12 | 19231 IE | 2 | 短圆柱滚子轴承 | |||||
| 13 | A-C09008 | 8 | 螺栓总成 | |||||
| 14 | A-C09009 | 1 | 螺栓总成 | |||||
| 15 | C09033 | 1 | 六角头头部带孔螺栓和弹簧垫 | |||||
| 16 | F96006 | 1 | 凸缘螺母 | |||||
| 17 | GB305-82-120-1297 | 2 | 止动环 | |||||
| 18 | JS180-1707051 | 2 | 止动环 | |||||
| 19 | JS180-1707052 | 1 | 副箱中间轴盖 | |||||
| 20 | JS180-1707053 | 2 | 副箱中间轴盖衬垫 | |||||
| 21 | JS180-1707154 | 1 | 主轴后轴承盖总成 | |||||
| 22 | JS180-1707156 | 1 | 主轴后轴承盖衬垫 | |||||
| 23 | JS200-1707109 | 1 | 圆锥滚子轴承 | |||||
| 24 | JS220-1707015 | 1 | 后盖壳体 | |||||
| 25 | Q1421032M | 4 | 预涂胶六角头螺栓和弹簧垫 | |||||
| 26 | Q1421075 | 4 | 六角头螺栓和弹簧垫圈组合件 | |||||
| 27 | Q171B1250 | 2 | 六角头头部带孔螺栓 |
