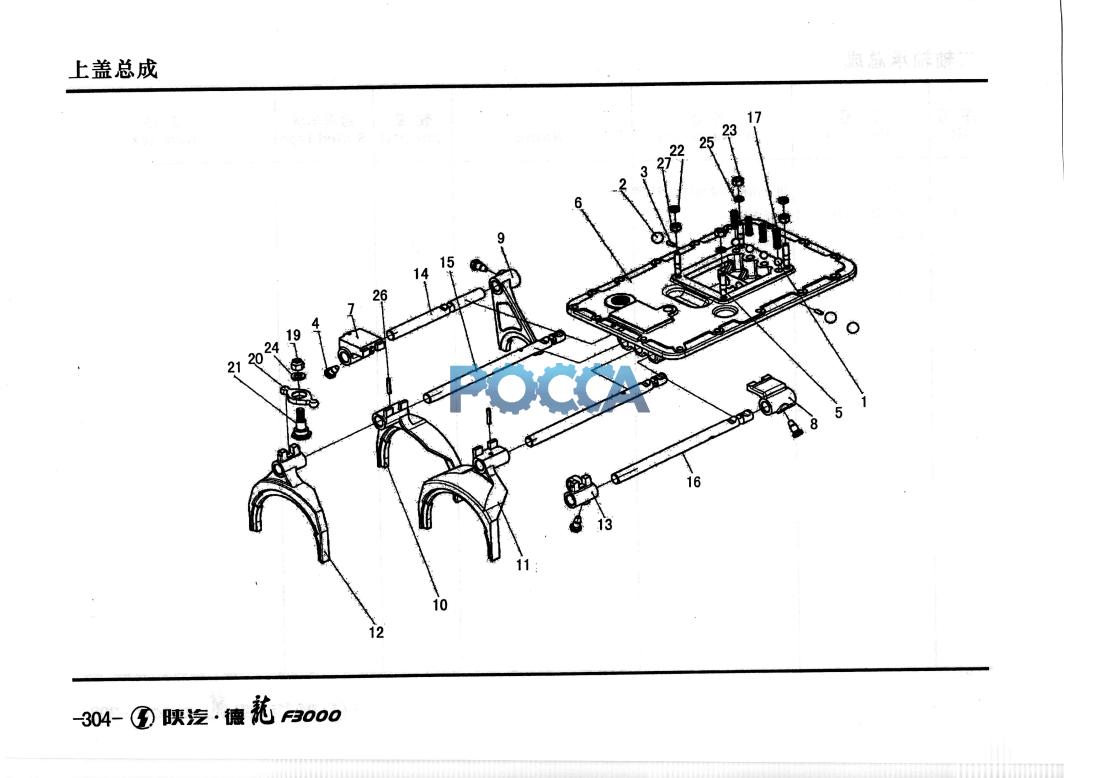

крышка кпп(верхняя) 12js160t SHAANXI (Шанкси) SHACMAN F3000 17 Гр. Коробка передач
крышка коробки отбора мощности,вал выходной шестерни кулиса переключения 12 скоростей
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 12一7G100BGB-T308 | 4 | 钢球 | |||||
| 2 | 19一05G100BGB-T30S | 3 | 钢球 | |||||
| 3 | 1634 | 2 | 拨叉轴联锁销 | |||||
| 4 | 3220 | 3 | 换档拨叉锁止螺钉 | |||||
| 5 | 11066 | 4 | 双头螺栓 | |||||
| 6 | 12JS160T-1702015 | 1 | 上盖 | |||||
| 7 | 12JS160T-1702050 | 1 | 倒档导块总成 | |||||
| 8 | 12JS160T-1702054 | 1 | 五六档导块 | |||||
| 9 | 12JS160T-1702055 | 1 | 倒档拨叉 | |||||
| 10 | 12JS160T-1702056 | 1 | 一二档拨叉 | |||||
| 11 | 12JS160T-1702057 | 1 | 三四档拨叉 | |||||
| 12 | 12JS160T-1702058 | 1 | 五六档拨叉 | |||||
| 13 | 12JS160T-1702059 | 1 | 五六档换档导块 | |||||
| 14 | 12JS160T-1702063 | 1 | 倒档拨叉轴 | |||||
| 15 | 12JS160T-1702064 | 2 | 一二三四档拨叉轴 | |||||
| 16 | 12JS160T-1702066 | 1 | 五六档拨叉轴 | |||||
| 17 | F96084 | 1 | 压缩弹簧 | |||||
| 18 | F96085 | 3 | 压缩弹簧 | |||||
| 19 | GB889-80-M12X125 | 1 | 六角尼龙圈锁紧螺母 | |||||
| 20 | JS100A-1702072 | 1 | 摆动拨头 | |||||
| 21 | JS100A-1702073 | 1 | 支承轴销 | |||||
| 22 | Q351B10 | 2 | 六角薄螺母 | |||||
| 23 | Q361B10 | 2 | 2型六角螺母 | |||||
| 24 | Q40112 | 1 | 平垫圈 | |||||
| 25 | Q40310 | 2 | 弹簧垫圈 | |||||
| 26 | Q5280630 | 2 | 弹性圆柱销 | |||||
| 27 | X-l-603 | 2 | 六角螺母 |
