Сцепление главный и рабочий(ПГУ) SHAANXI (Шанкси) SHACMAN F3000 16.Гр. Сцепление

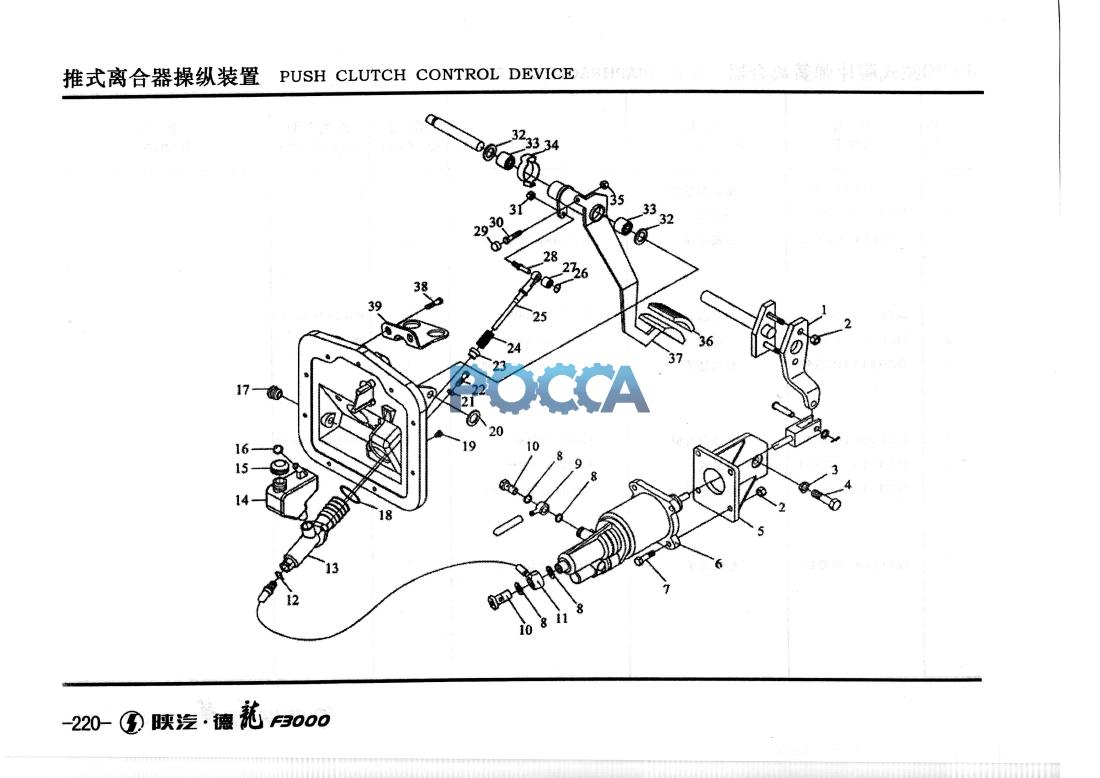

Механизм выжима сцепления Сцепление главный и рабочий(ПГУ).
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ9112230020 | 1 | 分离摇臂 | Release arm | ||||
| 2 | Q33210 | 6 | ii型全金属锁紧螺母 | Nut | ||||
| 3 | Q40314 | 2 | 弹簧垫圏 | Spring washer | ||||
| 4 | Q151B1435 | 2 | 六角头螺栓 | Hex. screw | ||||
| 5 | DZ9112230029 | 1 | 离合器分泵支架 | Bracket | ||||
| 6 | DZ9112230166 | 1 | 离合器分泵 | Operating cylinder | ||||
| 7 | Q150B1045 | 4 | 六角头螺栓 | Hex. screw | ||||
| 8 | Q72314 T5F | 4 | 密封垫圈 | Gasket | ||||
| 9 | 199100270118 | 1 | 软管接头 | Hose plug | ||||
| 10 | SXQ84310 | 2 | 空心螺栓 | Hollow bolt | ||||
| 11 | DZ9112230011 | 1 | 油管 | Hose | ||||
| 12 | DZ9112230212 | 2 | 卡环 | Spring | ||||
| 13 | DZ9114230022 | 1 | 离合器液压总泵 | Clutch main cylinder | ||||
| 14 | DZ9114230021 | 1 | 贮液罐 | Ciquid container | ||||
| 15 | 81.90310.6001 | 1 | 锁盖总成 | Lock couer assembly | ||||
| 16 | 81.96410.0197 | 1 | 密封圈 | Seal ring | ||||
| 17 | 81.96002.0131 | 2 | 密封堵 | Plug | ||||
| 18 | 06.56930.1973 | 1 | 复曲面密封件 | Toric seal | ||||
| 19 | 81.96002.0384 | 1 | 螺塞 | Plug | ||||
| 20 | 06.29050.0116 | 垫圈 | Lock washer | |||||
| 21 | 06.15013.0411 | 垫圈 | Washer | |||||
| 22 | 06.01283.3113 | 六角头螺栓 | Hex. screw | |||||
| 23 | 81.97680.0072 | 弹簧座 | Spring seat | |||||
| 24 | 06.46080.0422 | 压缩弹簧 | Pressure spring | |||||
| 25 | 81.91020.0686 | 挺杆 | Tappet | |||||
| 26 | 06.29050.0111 | 挡圈 | Circlip | |||||
| 27 | 06.33719.0018 | 滚针轴承 | Needle bearing | |||||
| 28 | 81.91020.0611 | 螺纹销 | Threaded pin | |||||
| 29 | 81.96020.0369 | 橡胶垫 | Rubber pad | |||||
| 30 | 06.01283.3115 | 六角头螺栓 | Hex. screw | |||||
| 31 | 06.11240.0406 | 六角锁紧螺母 | Hex lock nut | |||||
| 32 | 06.15114.0418 | 调整垫圈 | Adjusting washer | |||||
| 33 | 06.33719.0005 | 滚针轴承 | Needle bearing | |||||
| 34 | 81.97640.0273 | 弹簧夹子 | Spring clamp | |||||
| 35 | 06.11064.2114 | 六角螺母 | Hex. nut | |||||
| 36 | 81.48227.0006 | 踏板防尘罩 | Pedal covering | |||||
| 37 | 81.48225.5119 | 离合器踏板总成 | Clutch pedal assembly | |||||
| 38 | 06.07069.0007 | 自锁螺检M8*16 | Hex. lock screw | |||||
| 39 | 81.48240.0327 | 传感器支架 | Sensor bracket |
