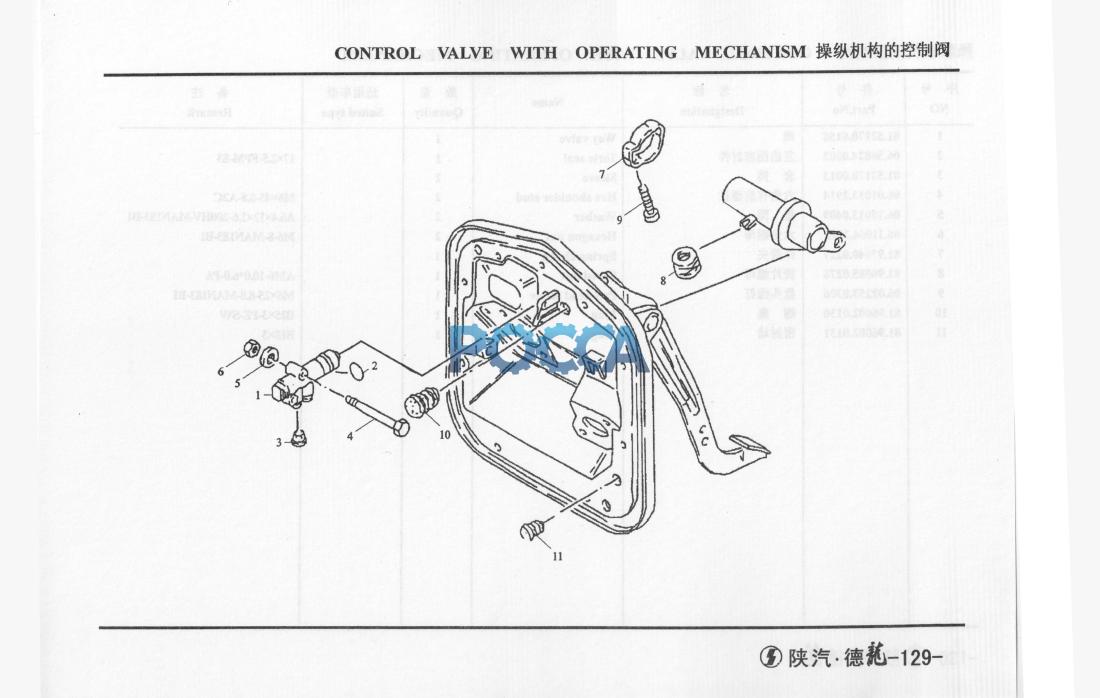

Клапан сцепления пневматический SHAANXI (Шанкси) SHACMAN F2000 16 Гр. Сцепление
Система обратного выжима сцепления
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.52170.6156 | 1 | 阀 | Way valve | ||||
| 2 | 06.56824.0302 | 1 | 复曲面密封件 | Toric seal | 17X23-FPM-83 | |||
| 3 | 81.52170.0013 | 2 | 套筒 | Sleeve | ||||
| 4 | 06.01013.2914 | 2 | 六角有肩螺柱 | Hex shoulder stud | M6x45-&8-A2C | |||
| 5 | 06.15013.0409 | 2 | 垫圈 | Washer | A6.4xl2xl.6-200HV-MAN183-Bl | |||
| 6 | 06.11064.2112 | 2 | 六角螺母 | Hexagon nut | M6-8-MAN183-B1 | |||
| 7 | 81.97640.0227 | 1 | 弹簧夹 | Spring damp | ||||
| 8 | 81.90685.0276 | 1 | 簧片螺母 | Speed nut | AM6-10.0*6.0-PA | |||
| 9 | 06-02253.0306 | 1 | 盘头螺钉 | Pan-head screw | M6x25^.8-MAN183-Bl | |||
| 10 | 81.96002.0130 | 1 | 螺塞 | Plug | B25X3-PE-SW | |||
| 11 | 81.96002.0131 | 1 | 密封堵 | Plug | B18><3 |
