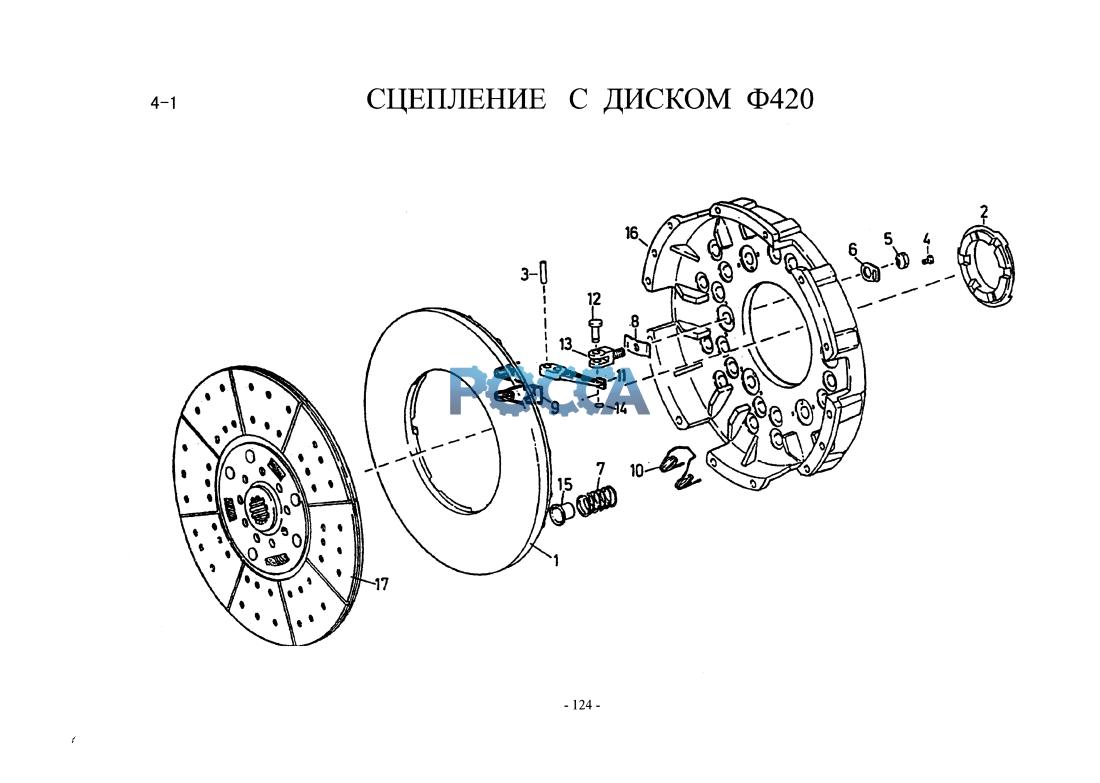

Сцепление 420мм HOWO (Хово) HOWO 16 Гр. Сцепление
Схема пневмопривода сцепления и тормоза Сцепление 430мм
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| - | Корзина сцепления D420 рычажная HOWO (Хово) SHAANXI (Шанкси) SHACMAN (Шакман) Createk BZ1560161090 | 0 Заказать | BZ1560161090 | 1 | (включ.1—16),нажимный диск в сборе | |||
| - | Корзина сцепления D420 HOWO (Хово) BZ1560160013 | 0 Заказать | BZ1560160013 | 1 | (включ.1—16), нажимный диск в сборе | |||
| 1 | BZ1560161093 | Заказать | BZ1560161093 | 1 | нажимный диск | |||
| 2 | Кольцо упорное корзины сцепления D420 HOWO (Хово) BZ1560161212 | 3 | BZ1560161212 | 1 | упорное кольцо | |||
| 3 | Ось рычага оттяжного корзина D420 L-42 d-10 HOWO (Хово) BZ1560161100 | 0 Заказать | BZ1560161100 | 6 | палец оттяжного рычага | |||
| 4 | BZ1560161119 | Заказать | BZ1560161119 | 6 | болт | |||
| 5 | BZ1560161112 | Заказать | BZ1560161112 | 6 | регулировочный болт | |||
| 6 | BZ1560161113 | Заказать | BZ1560161113 | 6 | замковая пластина | |||
| 7 | Палец рычага оттяжного корзина D420 L-37 d-10 HOWO (Хово) BZ1560161114 | 0 Заказать | BZ1560161114 | 27 | пружина нажимного диска | |||
| 7а | BZ1560161116 | Заказать | BZ1560161116 | 9 | пружина нажимного диска | |||
| 7 | BZ1560161115 | Заказать | BZ1560161115 | 12 | пружина нажимного диска | |||
| 7а | BZ1560161116 | Заказать | BZ1560161116 | 24 | пружина нажимного диска | |||
| 8 | BZ1560161097 | Заказать | BZ1560161097 | 6 | пластина пружины | |||
| 9 | Пружина рычага оттяжного корзина d420 HOWO (Хово) BZ1560161081 | 0 Заказать | BZ1560161081 | 3 | сцепная пружина в сборе | |||
| 10 | Пружина рычага оттяжного корзина d420 HOWO (Хово) BZ1560161084 | 0 Заказать | BZ1560161084 | 3 | пружина оттяжного рычага | |||
| 11 | Рычаг оттяжной (лапка) корзина D420 HOWO (Хово) BZ1560161096 | 0 Заказать | BZ1560161096 | 6 | оттяжной рычаг в сборе | |||
| 12 | BZ1560161114 | Заказать | BZ1560161114 | 6 | соединительный палец регулировочной вилки | |||
| 13 | Вилка рычага оттяжного корзина D-420 HOWO (Хово) BZ1560161108 | 0 Заказать | BZ1560161108 | 6 | регулировочная вилка оттяжного рычага | |||
| 14 | Q43710 | Заказать | Q43710 | 12 | шайба | |||
| 15 | BZ1560161117 | Заказать | BZ1560161117 | 6 | седло пружины | |||
| 16 | Крышка сцепления HOWO (Хово) BZ1560161125 | 0 Заказать | BZ1560161125 | 1 | кожух сцепления | |||
| 17 | Диск сцепления D420 44.5mm HOWO (Хово) Createk WG1560161130 | 0 Заказать | WG1560161130 | 1 | ведомый диск в сборе |
