Система управления сцеплением (ПГУ,РЦС,педаль) HOWO (Хово) HOWO 16 Гр. Сцепление

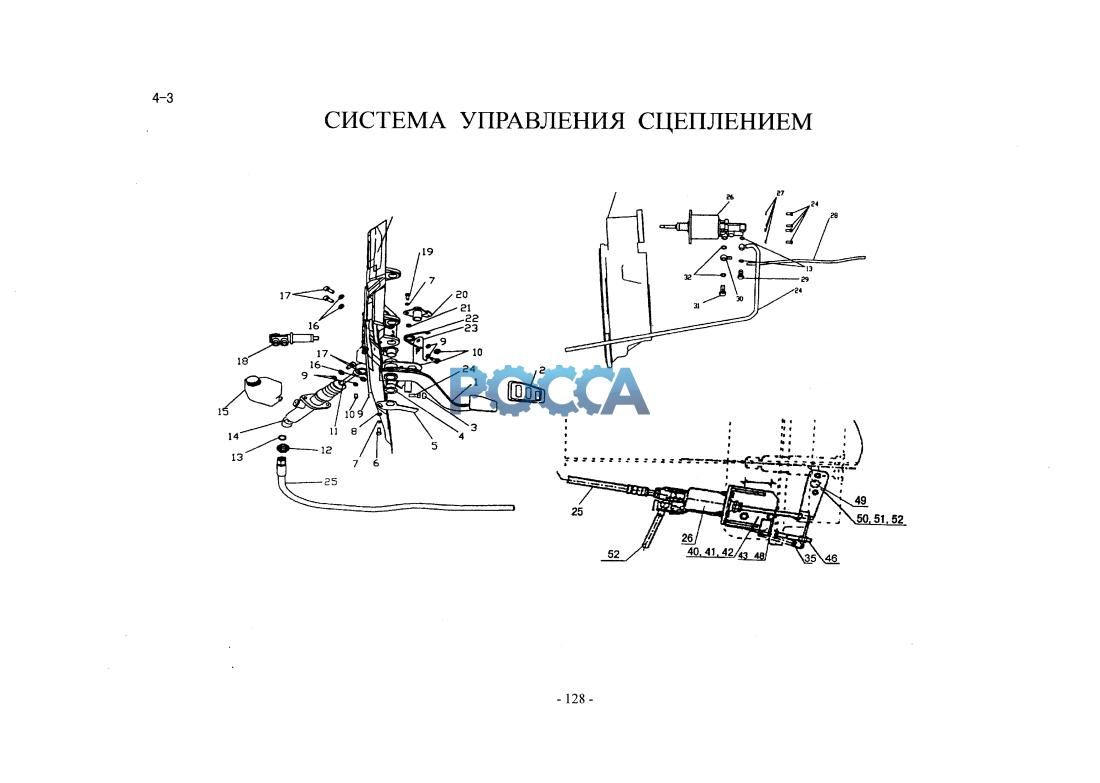

Схема пневмопривода сцепления и тормоза
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| AZ9719360051 | Заказать | AZ9719360051 | 1 | вал в сборе | ||||
| Кронштейн педали сцепления и тормоза HOWO (Хово) AZ9719360050 | 0 Заказать | AZ9719360050 | 1 | кронштейн | ||||
| 1 | Педаль сцепления в сборе HOWO (Хово) AZ9719230045 | 0 Заказать | AZ9719230045 | 1 | педаль сцепления в сборе | |||
| 1 | AZ9719230070 | Заказать | AZ9719230070 | 1 | педаль сцепления в сборе | RHD | ||
| 2 | AZ9123230226 | Заказать | AZ9123230226 | 1 | резиновая накладка педали | |||
| 3 | AZ9123360067 | Заказать | AZ9123360067 | 1 | ограничитель | |||
| 4 | AZ9719360060 | Заказать | AZ9719360060 | 2 | самосмазывающаяся втулка | |||
| 5 | AZ9719230019 | Заказать | AZ9719230019 | 1 | кронштейн-ограничитель | |||
| 6 | Q15080620 | Заказать | Q15080620 | 1 | болт | |||
| 7 | Q40306 | Заказать | Q40306 | 1 | гроверная шайба | |||
| 8 | Q40106 | Заказать | Q40106 | 1 | шайба | |||
| 9 | Шайба Q40308 | 1 | Q40308 | 3 | гроверная шайба | |||
| 10 | Q340808 | Заказать | Q340808 | 1 | гайка | |||
| 11 | AZ9719230016 | Заказать | AZ9719230016 | 1 | толкатель главного цилиндра сцепления в сборе | |||
| 12 | AZ9160230092 | Заказать | AZ9160230092 | 1 | штуцер | |||
| 13 | Q72314T5F | Заказать | Q72314T5F | 3 | уплотняющая шайба | |||
| 14 | WG9719230015 | Заказать | WG9719230015 | 1 | главный цилиндр сцепления | |||
| 15 | WG9719230014 | Заказать | WG9719230014 | 1 | масляный бачок сцепления | |||
| 16 | Шайба Q40108 | 2 | Q40108 | 4 | шайба | |||
| 17 | Q15080820 | Заказать | Q15080820 | 4 | болт | |||
| 18 | Клапан сцепления HOWO (Хово) WG9719230011 | 0 Заказать | WG9719230011 | 1 | управляющий тормозной клапан на сцеплении | |||
| 19 | Q15080615 | Заказать | Q15080615 | 1 | болт | К Fuller коробке передач | ||
| 20 | AZ9719230012 | Заказать | AZ9719230012 | 1 | кронштейн в сборе | |||
| 21 | Q340806 | Заказать | Q340806 | 1 | гайка | |||
| 22 | Пружина педали сцепления оттяжная HOWO (Хово) AZ9719230009 | 0 Заказать | AZ9719230009 | 1 | оттяжная пружина | |||
| 23 | AZ9719230007 | Заказать | AZ9719230007 | 1 | опора пружины | |||
| 24 | Q150130830 | Заказать | Q150130830 | 5 | болт | |||
| 25 | Трубка масляная высокого давления (от цилиндра сцепления к ПГУ) HOWO (Хово) WG9719230027 | 0 Заказать | WG9719230027 | 1 | масляная трубка высокого довления | К Ф430 сцеплению | ||
| 25 | WG9632230010 | Заказать | WG9632230010 | 1 | масляная трубка высокого довления | RHD | ||
| 25 | Шланг главного цилиндра сцепления HOWO (Хово) WG9123230026 | 1 | WG9123230026 | 1 | масляный шланг высокого довления | К Ф430 сцеплению | ||
| 26 | ПГУ сцепления D102 большой HOWO (Хово) WG9114230018 | 0 Заказать | WG9114230018 | 1 | усилитель сцепления (Ф108) | К Ф430 сцеплению | ||
| 26 | ПГУ сцепления малый HOWO (Хово) Createk WG9114230023 | 0 Заказать | WG9114230023 | 1 | усилитель сцепления | К Ф430 сцеплению,fuller gear box | ||
| 26 | ПГУ сцепления HOWO (Хово) Createk WG9114230029 | 0 Заказать | WG9114230029 | 1 | усилитель сцепления | К Ф430 сцеплению,ZF S6-120 | ||
| 26 | ПГУ сцепления D420 HOWO (Хово) WG9719230030 | 0 Заказать | WG9719230030 | 1 | усилитель сцепления | К Ф430 сцеплению,5S-150GP | ||
| 27 | Q41208 | Заказать | Q41208 | 4 | контровочная шайба | |||
| 28 | 190003179781 | Заказать | 190003179781 | 100cm | полиамидная трубка | |||
| 29 | 190003962621 | Заказать | 190003962621 | 1 | пустотелый болт | |||
| 30 | WG99100270119 | Заказать | WG99100270119 | 1 | шланговый штуцер | |||
| 31 | 190003962627 | Заказать | 190003962627 | 1 | пустотелый болт | |||
| 32 | Q72316T5F | Заказать | Q72316T5F | 1 | уплотняющая шайба | |||
| 40 | AZ9114230016 | Заказать | AZ9114230016 | 1 | кроншштейн усилителя сцепления | |||
| 41 | Q15181425 | Заказать | Q15181425 | 2 | болт | |||
| 42 | Q40314 | Заказать | Q40314 | 2 | гроверная шайба | |||
| 43 | Пружина тормозных колодок длинная (новая) HOWO (Хово) 12054230100 | 0 Заказать | 12054230100 | 1 | оттяжная пружина | |||
| 44 | AZ9114230039 | Заказать | AZ9114230039 | 1 | опора пружины | |||
| 45 | Q15080825 | Заказать | Q15080825 | 4 | болт | |||
| 46 | Q340808 | Заказать | Q340808 | 4 | гайка | |||
| 47 | Q40108 | Заказать | Q40108 | 4 | шайба | |||
| 48 | Q40308 | Заказать | Q40308 | 4 | гроверная шайба | |||
| 49 | Вал вилки выключения сцепления HOWO (Хово) Createk 199112230033 | 0 Заказать | 199112230033 | 1 | вал вилки выключения сцепления | |||
| 50 | Рычаг выключения сцепления HOWO (Хово) AZ9114230004 | 0 Заказать | AZ9114230004 | 1 | рычаг выключения | |||
| 51 | Q40310 | Заказать | Q40310 | 2 | гроверная шайба | |||
| 52 | Q3401310 | Заказать | Q3401310 | 2 | гайка | |||
| 53 | AZ160230272 | Заказать | AZ160230272 | 1 | ограничительный болт (М10, L-130) | |||
| 54 | Q41810 | Заказать | Q41810 | 2 | гроверная шайба | |||
| 55 | Q3401310 | Заказать | Q3401310 | 2 | гайка |
