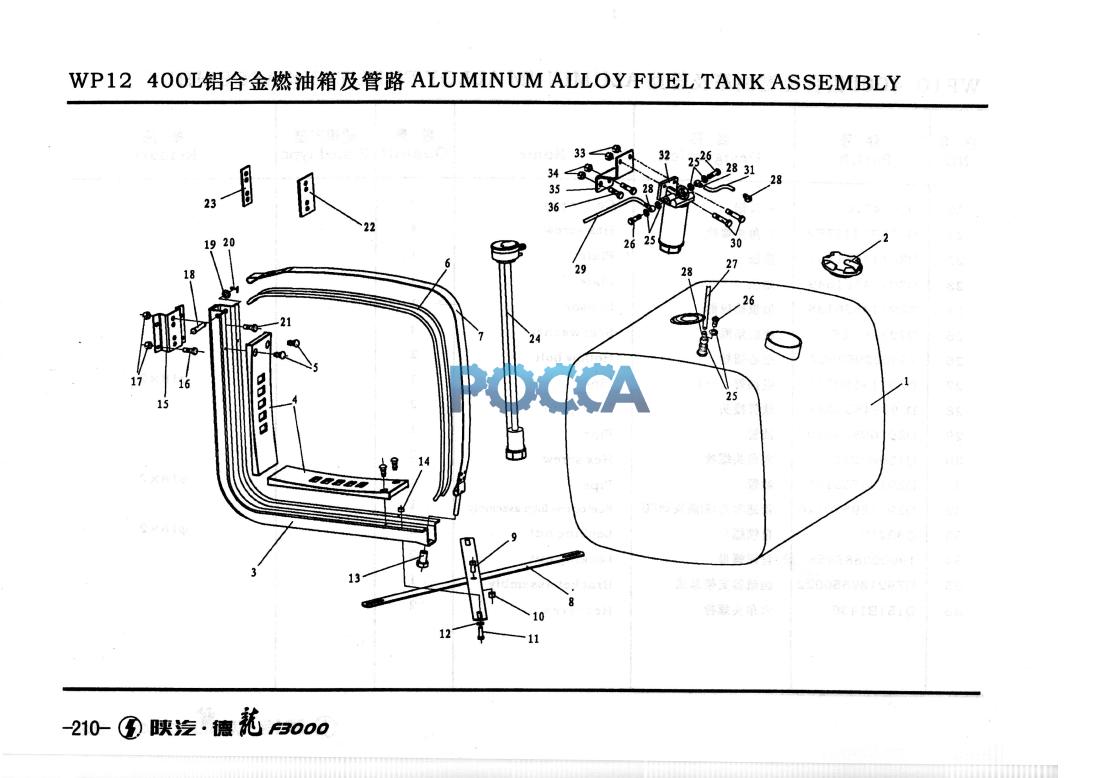

Топливный бак WP12 400l SHAANXI (Шанкси) SHACMAN F3000 11 Гр. Система питания
Топливный бак Wp10 400L.
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ9114552790 | Заказать | DZ9114552790 | 1 | 400L钥合金燃油箱总成 | Fuel Tank | cpl8x2 | |
| 2 | 179200550023 | Заказать | 179200550023 | 1 | 带锁油箱盖 | Cover | ||
| 3 | DZ9114552760 | Заказать | DZ9114552760 | 2 | 油箱支架总成 | Bracket | ||
| 4 | 81.41820.2039 | Заказать | 81.41820.2039 | 4 | 垫板 | Rear plate | ||
| 5 | 81.96002.0333 | Заказать | 81.96002.0333 | 8 | 堵塞 | Tack | ||
| 6 | DZ9114552701 | Заказать | DZ9114552701 | 2 | 护垫 | Protector | ||
| 7 | DZ9114552730 | Заказать | DZ9114552730 | 2 | 紧固带总成 | Fasteming strap assembly | ||
| 8 | 81.12240.0003 | Заказать | 81.12240.0003 | 2 | 拉带 | Drawstring | ||
| 9 | Q150B1225 | Заказать | Q150B1225 | 1 | 六角头螺栓 | Hex screw | ||
| 10 | Q33212 | Заказать | Q33212 | 1 | 2型全金厲六角锁紧螺母 | Locking nut | ||
| 11 | Q150B1030 | Заказать | Q150B1030 | 4 | 六角头螺栓 | Hex screw | ||
| 12 | Q40110 | Заказать | Q40110 | 4 | 平垫圈 | Washer | ||
| 13 | 81.90685.0396 | Заказать | 81.90685.0396 | 2 | 插入式螺母 | Nut | ||
| 14 | Q33210 | Заказать | Q33210 | 4 | 2型全金属六角锁紧螺母 | Locking nut | ||
| 15 | DZ9114551529 | Заказать | DZ9114551529 | 1 | 过渡支架(后} | Bracket | ||
| 16 | Q151B1455TF2 | Заказать | Q151B1455TF2 | 8 | 六角头螺栓 | Hex screw | ||
| 17 | 190003888458 | Заказать | 190003888458 | 12 | 自锁螺母 | Locking nut | ||
| 18 | Q5101265 | Заказать | Q5101265 | 2 | 销轴 | Shaft | ||
| 19 | Q40112 | Заказать | Q40112 | 2 | 平垫圈 | Washer | ||
| 20 | Q5004020 | Заказать | Q5004020 | 2 | 开口销 | Cotter pin | ||
| 21 | Q151B1445TF2 | Заказать | Q151B1445TF2 | 4 | 六角头螺栓 | Hex screw | ||
| 22 | DZ9114551552 | Заказать | DZ9114551552 | 1 | 垫板 | Plate | ||
| 23 | DZ9114551549 | Заказать | DZ9114551549 | 1 | 垫板 | Plate | ||
| 24 | DZ9114550138 | Заказать | DZ9114550138 | 1 | 油量感应器 | Sensor | ||
| 25 | Q72316T5F | Заказать | Q72316T5F | 4 | 密封垫圏 | Seal washer | ||
| 26 | 190003962627 | Заказать | 190003962627 | 2 | 空心螺栓 | Hollow bolt | ||
| 27 | DZ9114550041 | Заказать | DZ9114550041 | 1 | 吸油管（一） | Pipe | ||
| 28 | Dz9114550033 | Заказать | Dz9114550033 | 2 | 软管接头 | Hose joint |
