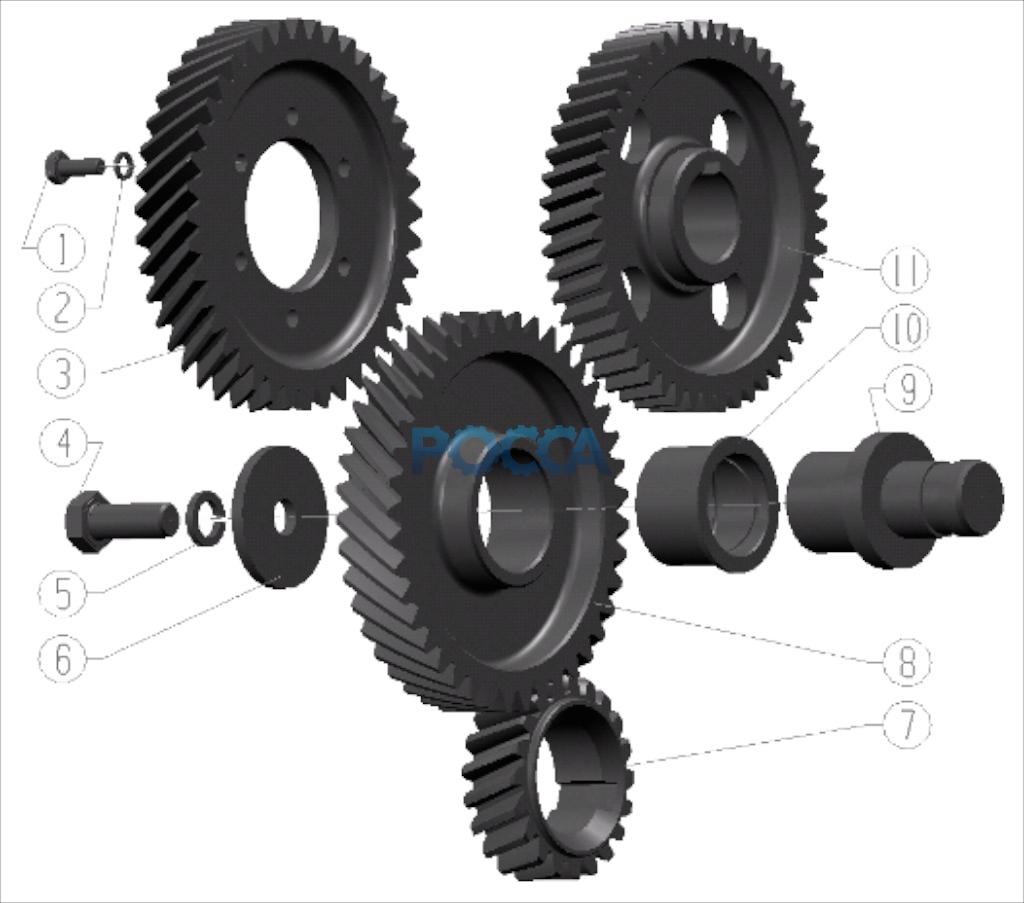

Шестерня ТНВД BAW (Бав) 4100QBZL 11 Гр.Система питания
Турбокомпрессор
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | GB30-76 | 6 | Болт М8 х 16 | |||||
| 2 | GB93-87 | 6 | Шайба пружинная | |||||
| 3 | 4100QB-01-033A | 1 | Шестерня ТНВД | |||||
| 4 | GB21-76 | 1 | Болт М12 х 22 | |||||
| 5 | GB93-87 | 1 | Шайба пружинная | |||||
| 6 | 4100QB-01.02-002 | 1 | Шайба специальная | |||||
| 7 | 4100QB-05-005A | 1 | Шестерня коленвала | |||||
| 8 | 4100QB-01.02.01-001A | 1 | Промежуточная шестерня | |||||
| 9 | 4100QB-01.02-001 | 1 | Вал | |||||
| 10 | 4100QB-01.02.01-002A | 1 | Втулка | |||||
| 11 | 4100QB-02-002A | 1 | Шестерня распределительного вала |
