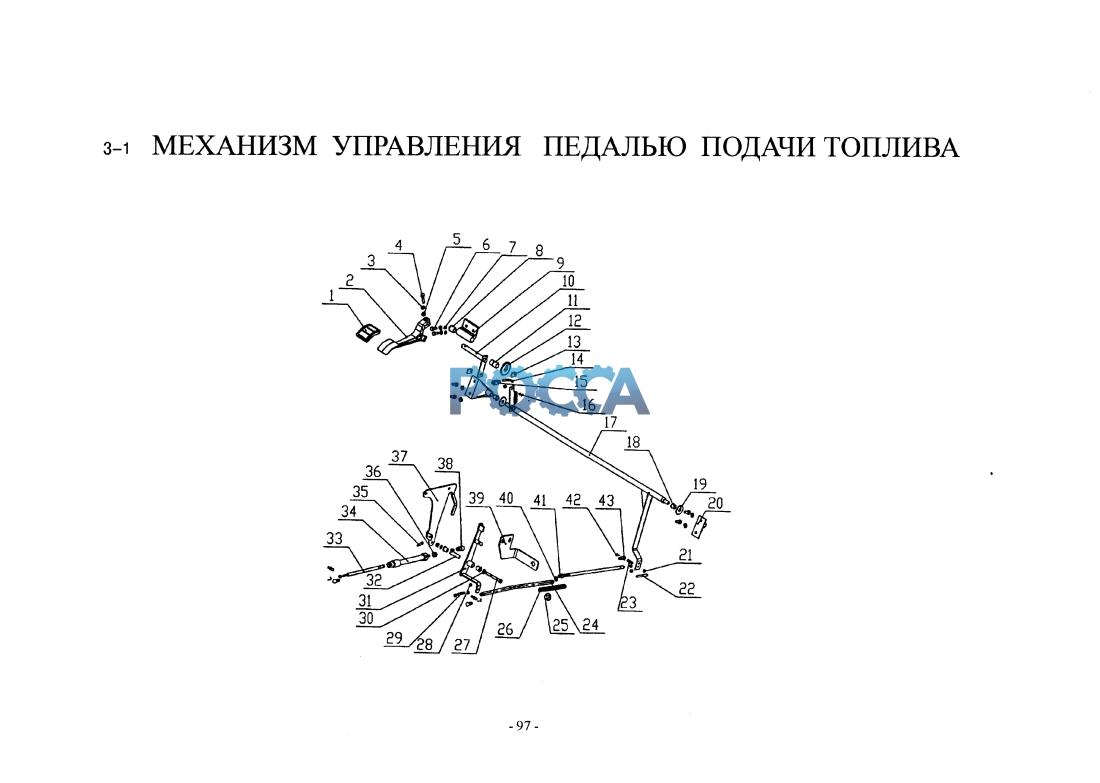

Педаль газа. HOWO (Хово) HOWO 11 Гр. Система питания
Педаль газа II. Топливный бак 200L.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Накладка педали резиновая HOWO (Хово) AZ9719570001 | 0 | AZ9719570001 | 1 | накладка на педаль газа | |||
| 2 | Педаль газа Евро-2 HOWO (Хово) AZ9719470002 | 0 | AZ9719470002 | 1 | педаль газа | |||
| 3 | Q40108 | 8 | шайба | |||||
| 4 | Q15080835 | 1 | болт | |||||
| 5 | Q340808 | 3 | гайка | |||||
| 6 | Q15080820 | 6 | болт | |||||
| 7 | Q40308 | 2 | пружинная шайба | |||||
| 8 | AZ9719570006 | 1 | втулка | |||||
| 9 | AZ9719570007 | 1 | кронштейн | |||||
| 10 | WC0719570003 | 1 | управляющая ось в сборе | WD615 | ||||
| 10 | WC0719570085 | 1 | управляющая ось в сборе | WD618 | ||||
| 10-1 | AZ9719570085 | 1 | пластина | WD618 | ||||
| 10-2 | Q15080640 | 1 | болт | WD618 | ||||
| 10-3 | Q340806 | 1 | гайка | WD618 | ||||
| 10-4 | AZ9719570073 | 1 | кронштейн | WD618 | ||||
| 10-5 | 1288570057 | 1 | натяжная пружина | WD618 | ||||
| 10-6 | WG972557000 | 1 | тросик акселератора | WD618 | ||||
| 10-7 | Q350806T15 | 2 | гайка | WD618 | ||||
| 10-8 | 1680580023 | 1 | хомут шланга указателя давления масла | WD618 | ||||
| 11 | AZ9719570008 | 1 | втулка | |||||
| 12 | AZ9719570009 | 1 | резиновое кольцо | |||||
| 13 | AZ9719570012 | 2 | пластмассовая прокладка | WD615 | ||||
| 14 | AZ9719570011 | 1 | регулировочный винт | WD615 | ||||
| 15 | 190003964412 | 1 | вильчатый шарнир | WD615 | ||||
| 16 | Q43650 | 2 | стопорное кольцо | WD615 | ||||
| 17 | WG9719570015 | 1 | переходная тяга в сборе | WD615 | ||||
| 18 | AZ9719570023 | 4 | втулка | WD615 | ||||
| 19 | Q40212 | 2 | шайба | WD615 | ||||
| 20 | AZ9719570010 | 2 | кронштейн | WD615 | ||||
| 21 | Q340806 | 8 | гайка | WD615 | ||||
| 22 | AZ9719570051 | 1 | резьбовой рычаг | WD615 | ||||
| 23 | 190003963313 | 3 | шплинт с шариковой головкой | WD615 | ||||
| 24 | AZ9719570040 | 1 | толкающая штанга | WD615 | ||||
| 25 | AZ9719570060 | 1 | упорная втулка | WD615 | ||||
| 26 | AZ9719570061 | 1 | пружина | WD615 | ||||
| 27 | Q15080870 | 1 | болт | WD615 | ||||
| 28 | Q33206 | 1 | контрагайка | WD615 | ||||
| 29 | AZ9719570052 | 1 | резьбовой рычаг | WD615 | ||||
| 30 | AZ9719570034 | 1 | резиновая прокладка | WD615 | ||||
| 31 | AZ9719570029 | 1 | рычаг | WD615 | ||||
| 32 | AZ9719570033 | 1 | втулка | WD615 | ||||
| 33 | 199012570062 | 1 | резьбовой рычаг | WD615 | ||||
| 34 | Цилиндр остановки двигателя (тяга регулировочная ТНВД) HOWO (Хово) WG9100570002 | 0 | WG9100570002 | 1 | тяга регулировочная | WD615 | ||
| 35 | Q15080625 | 1 | болт | WD615 | ||||
| 36 | Q340810 | 1 | гайка | WD615 | ||||
| 37 | AZ9719570026 | 1 | кронштейн | WD615 | ||||
| 38 | 1900003963623 | 1 | шарообразный шарнир с замочным кольцом | WD615 | ||||
| 39 | AZ9719570062 | 1 | кронштейн | WD615 | ||||
| 40 | Q40206 | 1 | шайба | WD615 | ||||
| 41 | AZ9719570045 | 1 | толкающая штанга | WD615 | ||||
| 42 | 190003936513 | 3 | зажим | WD615 | ||||
| 43 | Наконечник цилиндра остановки двигателя M8 HOWO SHAANXI WG92570025 | 0 | WG92570025 | 3 | шарообразный шарнир | WD615 |
