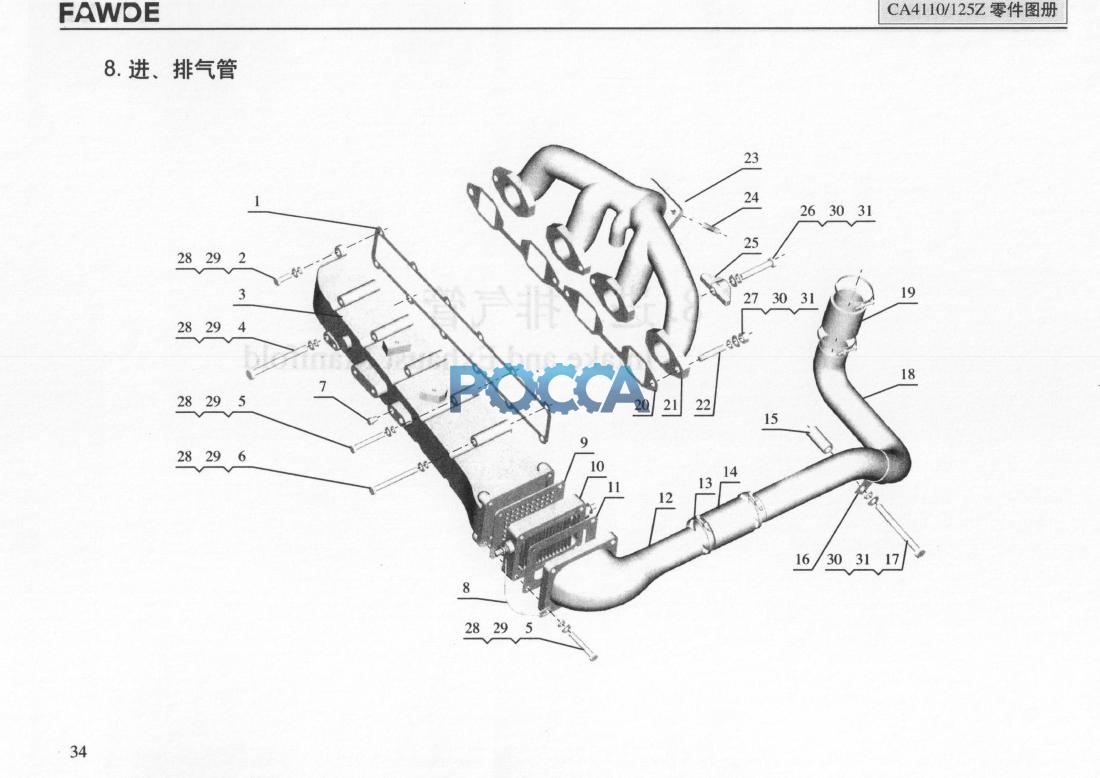

Впускной и выпускной коллектора FOTON (Фотон) Ollin 5121 (ДВС CA4110-125Z)
Воздушный компрессор JH40 Головка блока цилиндров
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 1008017-155-DK70 | 1 | Gasket-intake connecting pipe | |||||
| 2 | Q150B0825 | 2 | Hexagon-headed bolt | |||||
| 3 | 1008016A155-DK70 | 1 | Intake connecting pipe | |||||
| 3 | 1008016-151-JH40 | Intake connecting pipe | ||||||
| 4 | Q150B08110 | 1 | Hexagon-headed bolt | |||||
| 5 | Q150B0860 | 6 | Hexagon-headed bolt | |||||
| 6 | Q150B0885 | 9 | Hexagon-headed bolt | |||||
| 7 | Q618B01 | 2 | Hexagon-head tapered plug | |||||
| 8 | 3750011-001-0000 | 1 | ||||||
| 9 | 1008024-101-0000 | 1 | Strainer | |||||
| 10 | 1008100-101-0000 | 1 | Intake air heater | |||||
| 11 | 1008026-101-0000 | 1 | Gasket-intake gross pipe | |||||
| 12 | 1008022-155-JH1G | 1 | Intake connecting pipe | |||||
| 12 | 1008022-151-JH40 | Intake connecting pipe | ||||||
| 13 | T6766006 | 4 | Mighty tube clamp | |||||
| 14 | 1008021-051-0000 | 1 | Rubber pipe | |||||
| 15 | 1008048-29D | 1 | Exhaust bolt | |||||
| 16 | 1008024-151-ZC10 | 1 | Clamp | |||||
| 16 | 1008024-151-JH40 | Clamp | ||||||
| 17 | Q150B10130 | 1 | Hexagon-headed bolt | |||||
| 18 | 1008023-151-ZC10 | 1 | Intake connecting pipe | |||||
| 18 | 1008023-151-JH40 | Intake connecting pipe | ||||||
| 19 | 1008021-152-0000 | 1 | Rubber pipe | |||||
| 20 | 1008045-101-0000 | 1 | Exhaust manifold gasket | |||||
| 21 | 1008042A155-JH1G | 1 | Exhaust manifold | |||||
| 22 | GB899-1988 GM10-M10X35 | 4 | Stud | |||||
| 23 | 1008072-155-0000 | 1 | Gasket-turbocharger | |||||
| 24 | 1008074-300-0000 | 4 | Stud | |||||
| 25 | 1008058-001-0000 | 2 | Clamp plate-exhaust manifold | |||||
| 26 | Q150B1060 | 2 | Hexagon-headed bolt | |||||
| 27 | Q340B10 | 4 | Hexagon nut, style I | |||||
| 28 | Q40108 | 16 | Washer | |||||
| 29 | Q40308 | 16 | Spring washer | |||||
| 30 | Q40110 | 9 | Washer | |||||
| 31 | Q40310 | 9 | Spring washer |
