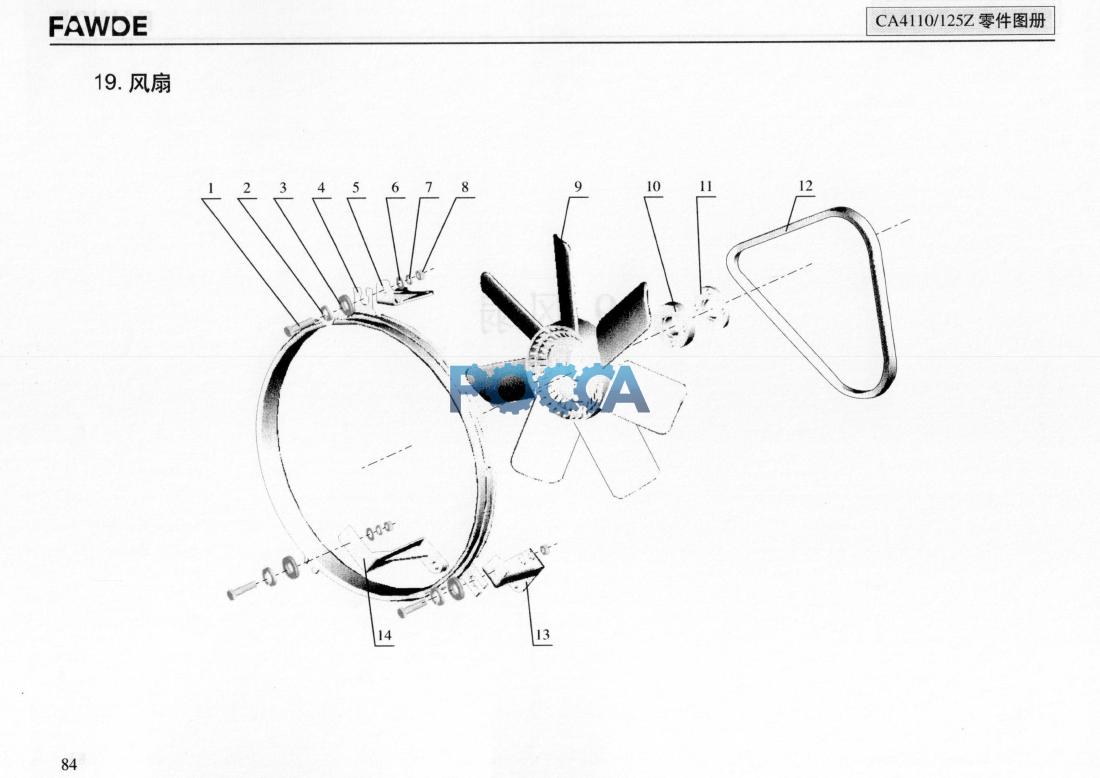

Вентилятор охлаждения двигателя FOTON (Фотон) Ollin 5121 (ДВС CA4110-125Z)
Блок цилиндров Воздушный компрессор 125z (JH2L JH2M)
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q150B1045 | Hexagon-headed bolt | ||||||
| 2 | 1308083-151-JH2M | Washer | ||||||
| 3 | 1308074-151-JH2M | Rubber washer | ||||||
| 4 | 1308070-151-JH2M | Guard ring assy. | ||||||
| 5 | 1308080-151-JH2M | Bracket assy. | ||||||
| 6 | Q40110 | Washer | ||||||
| 7 | Q40310 | Spring washer | ||||||
| 8 | Q340B10 | Hexagon nut, style I | ||||||
| 9 | Вентилятор радиатора CA4110 FOTON (Фотон) 5121 1308010-001-0010 |
1
|
1308010-001-0010 | 1 | Fan assy. | |||
| 10 | 1308001-104-JH1G | 1 | Plate | |||||
| 11 | 1308001-101-CN30 | 1 | Plate | |||||
| 12 | Ремень 22x1105La/1030Li генератора CA4110 FOTON (Фотон) 5121 1089 JAC 1083 FAW (Фав) 1061 1308032-101-JH50 |
10
|
1308032-101-JH50 | 1 | Fan belt | |||
| 13 | 1308085-151-JH2M | Bracket assy. | ||||||
| 14 | 1308090-151-JH2M | Bracket assy. |
