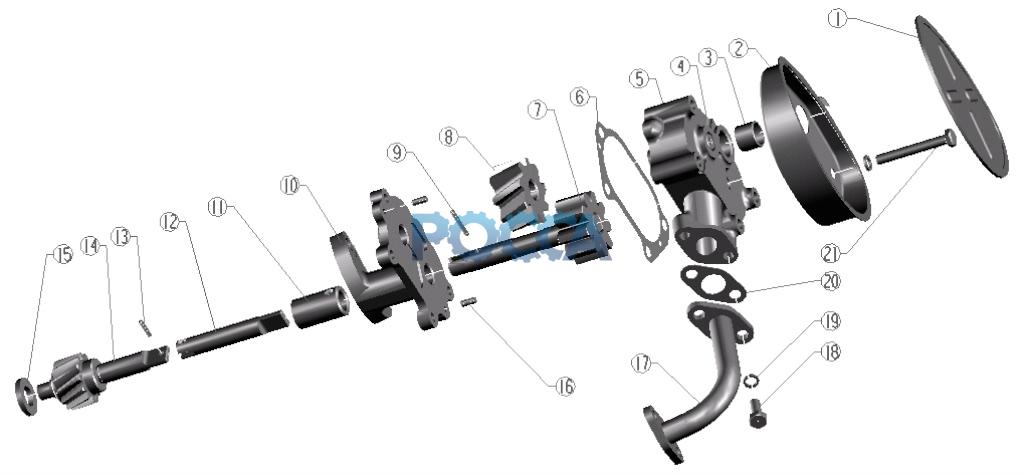

Масляный насос BAW (Бав) 4100QBZL 10 Гр.Двигатель
Коленчатый вал и маховик в сборе Поршень и Шатун
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 4100QB-01.03C.03 | 1 | Сетка маслоприемника | |||||
| 2 | 4100QB-01.03-007 | 1 | Маслоприемник | |||||
| 3 | 4100QB-01.03C-009 | 1 | Трубка | |||||
| 4 | 4100QBZ-01.03-003 | 1 | Ось ведомой шестерни | |||||
| 5 | 4100QBZ-01.03A-006 | 1 | Корпус насоса | |||||
| 6 | 4100QB-01.03C-005 | 1 | Прокладка | |||||
| 7 | 4100QBZ-01.03F.02 | 1 | Ведущий вал | |||||
| 8 | 4100QBZ-01.03F-002 | 1 | Ведомая шестерня | |||||
| 9 | GB119-86 | 1 | Штифт | |||||
| 10 | 4100QBZ-01.03-004 | 1 | Крышка насоса | |||||
| 11 | 4100QB-01.03C-010 | 1 | Муфта | |||||
| 12 | 4100QB-01.03C.01-001 | 1 | Пластина привода масляного насоса | |||||
| 13 | GB119-86 | 1 | Штифт | |||||
| 14 | 4100QB-01.03C.01-001 | 1 | Шестерня привода масляного насоса | |||||
| 15 | 495QA-01.03-001 | 1 | Регулировочная шайба | |||||
| 16 | GB119-86 | 2 | Штифт | |||||
| 17 | 4100QBZ-01.03.04A | 1 | Трубка масляная | |||||
| 18 | GB5783-86 | 4 | Болт M8 х 22 | |||||
| 19 | GB93-97 | 8 | Шайба пружинная | |||||
| 20 | 4100QB-01.03-008A | 2 | Прокладка | |||||
| 21 | GB5782-86 | 4 | Болт М8 х 60 |
