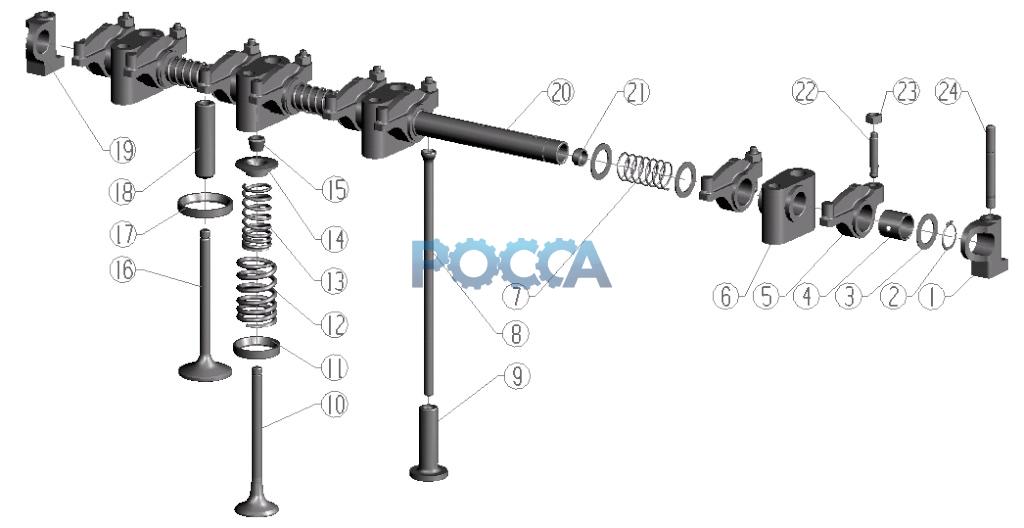

Клапаны и толкатели BAW (Бав) 4100QBZL 10 Гр.Двигатель
Картер масляный Коленчатый вал и маховик в сборе
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 4100QB-03.02-008 | 1 | Стойка коромысла передняя | |||||
| 2 | GB894.1-86-20 | 2 | Кольцо стопорное | |||||
| 3 | 4100QB-03.02-006 | 8 | Шайба | |||||
| 4 | 4100QB-03.02.01-002 | 8 | Втулка | |||||
| 5 | 4100QB-03.02.01-001 | 8 | Коромысло | |||||
| 6 | 4100QB-03.02-001 | 4 | Стойка коромысла | |||||
| 7 | 4100QB-03.02-004 | 3 | Пружина | |||||
| 8 | 495QA-02-006 | 8 | Штанга толкателя | |||||
| 9 | 495QA-02-005 | 8 | Толкатель | |||||
| 10 | 4100QB-03-001-FEV | 4 | Выпускной клапан | |||||
| 11 | 4100QB-03.01-003-FEV | 4 | Седло выпускного клапана | |||||
| 12 | 4100QB-1A-03-003A | 8 | Наружная пружина | |||||
| 13 | 4100QB-1A-03-004A | 8 | Внутренняя пружина | |||||
| 14 | 4100QB-1A-03-005 | 8 | Тарелка пружины клапана | |||||
| 15 | 4100QB-03-006C | 16 | Сухарь клапана | |||||
| 16 | 495QA-03-002-FEV | 4 | Впускной клапан | |||||
| 17 | 4100QB-03.01-004-FEV | 4 | Седло впускного клапана | |||||
| 18 | 4100QB-03.01-005 | 8 | Втулка направляющая | |||||
| 19 | 4100QB-03.02-007 | 1 | Стойка коромысла задняя | |||||
| 20 | 4100QB-03.02-003 | 1 | Ось коромысел | |||||
| 21 | 4100QB-03.02-005 | 2 | Заглушка | |||||
| 22 | 4100QB-03.02-002 | 8 | Регулировочный винт | |||||
| 23 | GB6171-86 | 8 | Гайка | |||||
| 24 | GB898-88 | 2 | Болт АМ8х60 |
