блок цилиндров BAW (Бав) 4100QBZL 10 Гр.Двигатель

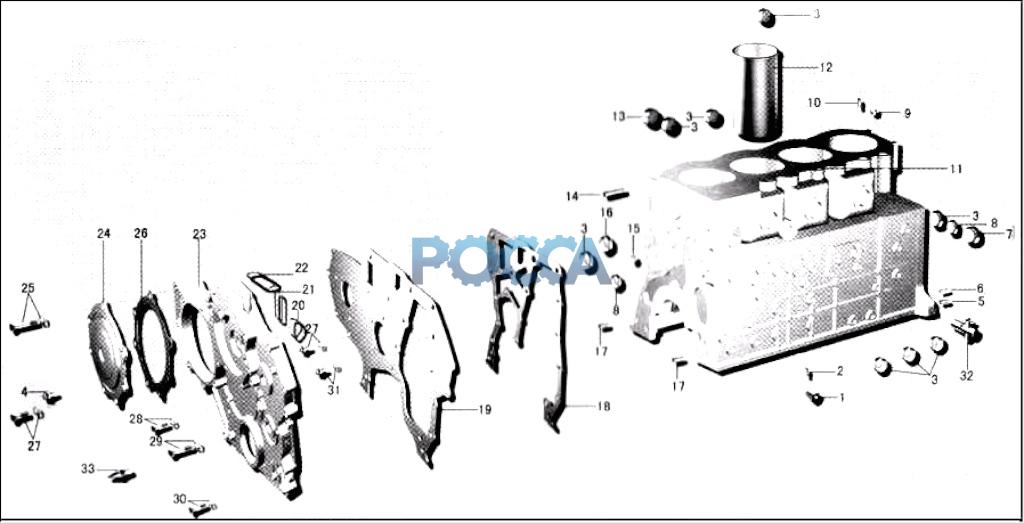

Блок цилиндров правая сторона
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | GB898-76 | 1 | Болт АМ8 х 70 | |||||
| 2 | GB119-86 | 2 | Штифт А12 х 25 | |||||
| 3 | GB898-76 | 6 | Болт АМ10 х 45 | |||||
| 4 | 495QA-01-021 | 1 | Форсунка масляная | |||||
| 5 | 4100QB-01-026 | 1 | Прокладка | |||||
| 6 | 4100QB-01-027A | 1 | Пластина | |||||
| 7 | 4100QB-01-030 | 1 | Прокладка | |||||
| 8 | 4100QB-01-031B | 1 | Крышка | |||||
| 9 | GB97-76 | 3 | Шайба | |||||
| 10 | GB21-76 | 3 | Болт М8х65 | |||||
| 11 | GB5782-86 | 1 | Болт М8х16 | |||||
| 12 | GB21-76 | 1 | Болт М8х30 | |||||
| 13 | GB93-87 | 8 | Шайба пружинная | |||||
| 14 | GB97-76 | 8 | Шайба | |||||
| 15 | 4100QB-01-029A | 1 | Крышка распределительных шестерен | |||||
| 16 | DR55×80×12 | 1 | Сальник | |||||
| 17 | GB6170-86 | 6 | Гайка М10 | |||||
| 18 | GB93-87 | 6 | Шайба пружинная | |||||
| 19 | GB97.1-85 | 6 | Шайба | |||||
| 20 | 495QA-01-028 | 1 | Прокладка | |||||
| 21 | GB5783-76 | 3 | Болт М10 Х 25 | |||||
| 22 | GB93-87 | 3 | Шайба пружинная | |||||
| 23 | 495QA-01-035 | 1 | Прокладка топливного насоса | |||||
| 24 | GB897-88 | 3 | Болт АМ10 Х 30 | |||||
| 25 | GB93-87 | 3 | Шайба пружинная | |||||
| 26 | GB97-76 | 19 | Шайба | |||||
| 27 | GB6170-86 | 17 | Гайка M10 | |||||
| 28 | 4102QB-01.01-002 | 1 | Крышка переднего подшипника коленчатого вала | |||||
| 29 | 4100QB-03.02-005 | 1 | Пробка Ǿ 15 | |||||
| 30 | 4102QB-01.01-005 | 10 | Болт | |||||
| 31 | 4102QB-01.01-003 | 3 | Крышка второго, третьего и четвертого подшипников коленчатого вала | |||||
| 32 | GB898-88 | 17 | Болт АМ8 х 16 | |||||
| 33 | 4102QB-01.01-004 | 1 | Крышка заднего подшипника коленчатого вала | |||||
| 34 | GB93-87 | 29 | Шайба пружинная | |||||
| 35 | GB21-76 | 3 | Болт М10 х25 | |||||
| 36 | 4100QB-1A-01-039 | 1 | Соединительная пластина масляного фильтра | |||||
| 37 | GB898-88 | 3 | Болт АМ8 х30 | |||||
| 38 | 4100QBZL-01.10-EQ | 1 | Кронштейн двигателя передний левый | |||||
| 39 | 495QA-01-038 | 1 | Прокладка пластины масляного фильтра | |||||
| 40 | 4100QBZ-01-044 | 1 | Штуцер масляного фильтра | |||||
| 41 | GB898-88 | 2 | Болт | |||||
| 42 | GB898-88 | 2 | Болт | |||||
| 43 | 4100QB-01-019 | 6 | Заглушка | |||||
| 44 | 495QA-01.01-007 | 4 | Заглушка | |||||
| 45 | 4100QBZ-01.01 | 1 | Блок цилиндров | |||||
| 46 | 495QA-01-022 | 2 | Втулка | |||||
| 47 | 4100QB-01-011B | 4 | Гильза цилиндров | |||||
| 48 | 4100QB-01-012 | 8 | Кольцо уплотнительное |
