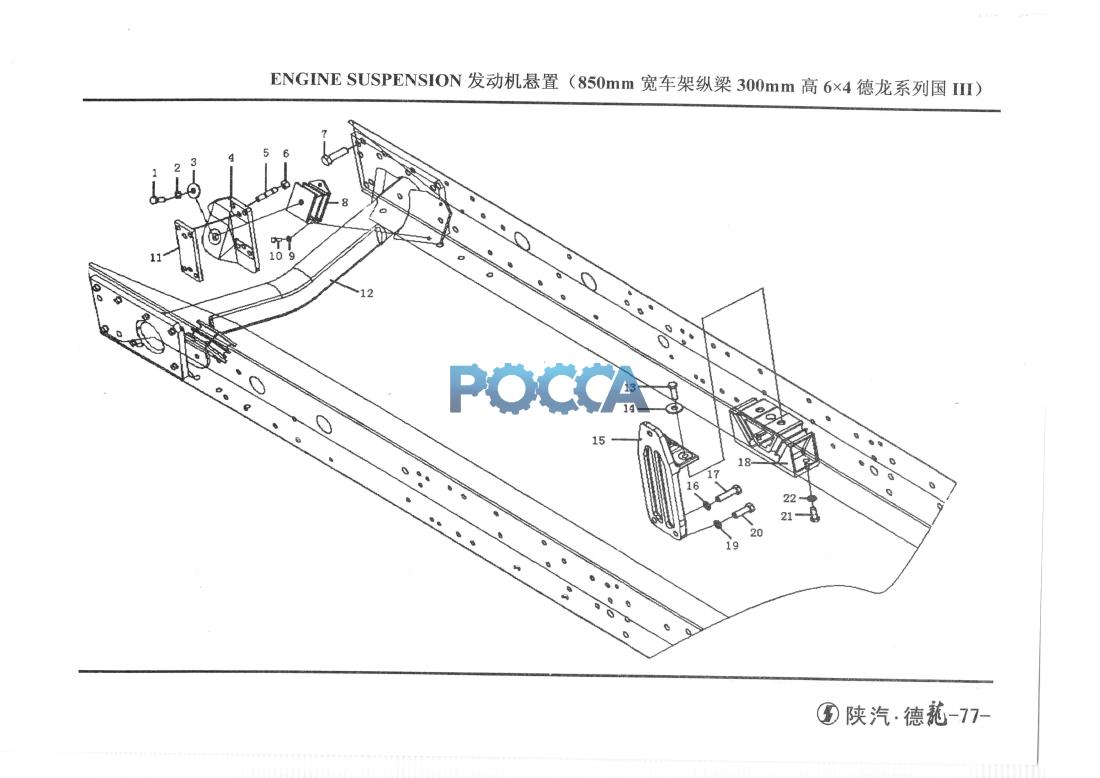

Подушка двигателя(850*300) SHAANXI (Шанкси) SHACMAN F2000 10 Гр. Двигатель
Подушка двигателя(780*243) Подушки двигателя (780ммХ300мм, 8х4)
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | QI51C1225 | 2 | Hex.bolt | |||||
| 2 | Q40312 | 2 | Spring washer | |||||
| 3 | 1480A360058 | 2 | Washer | |||||
| 4 | DZ9114590009 | 1 | Front bracket engine (right) | |||||
| 4 | DZ9114599996 | 1 | Front bracket engine (right) | |||||
| 5 | Q1201240 | 2 | Double side bolt | |||||
| 6 | Q33212 | 2 | Metal hex locknut II | |||||
| 7 | Q151B1650 | 1 | Hex bolt | |||||
| 8 | DZ9114593001 | 2 | Front support engine | |||||
| 9 | Q40308 | 4 | Spring washer | |||||
| 10 | Q150B0816 | 2 | Hex bolt | |||||
| 11 | DZ9114590031 | 2 | plate | |||||
| 12 | DZ9114598700 | 1 | Cross member assembly | |||||
| 13 | Q151C1238 | 4 | Hex bolt | |||||
| 14 | Q40312 | 4 | Spring washer | |||||
| 15 | DZ9114598692 | 1 | Left bracket support | |||||
| 15 | DZ9114598693 | 1 | Right bracket support | |||||
| 16 | Q40314 | 4 | Spring washer | |||||
| 17 | Q151B1450 | 4 | Hex bolt | |||||
| 18 | 199100590031 | 2 | V shape support assembly | |||||
| 19 | Q40314 | 2 | Spring washer | |||||
| 20 | Q151B1440 | 2 | Hex bolt | |||||
| 21 | Q151C1230 | 4 | Hex bolt | |||||
| 22 | Q40312 | 4 | Spring washer |
