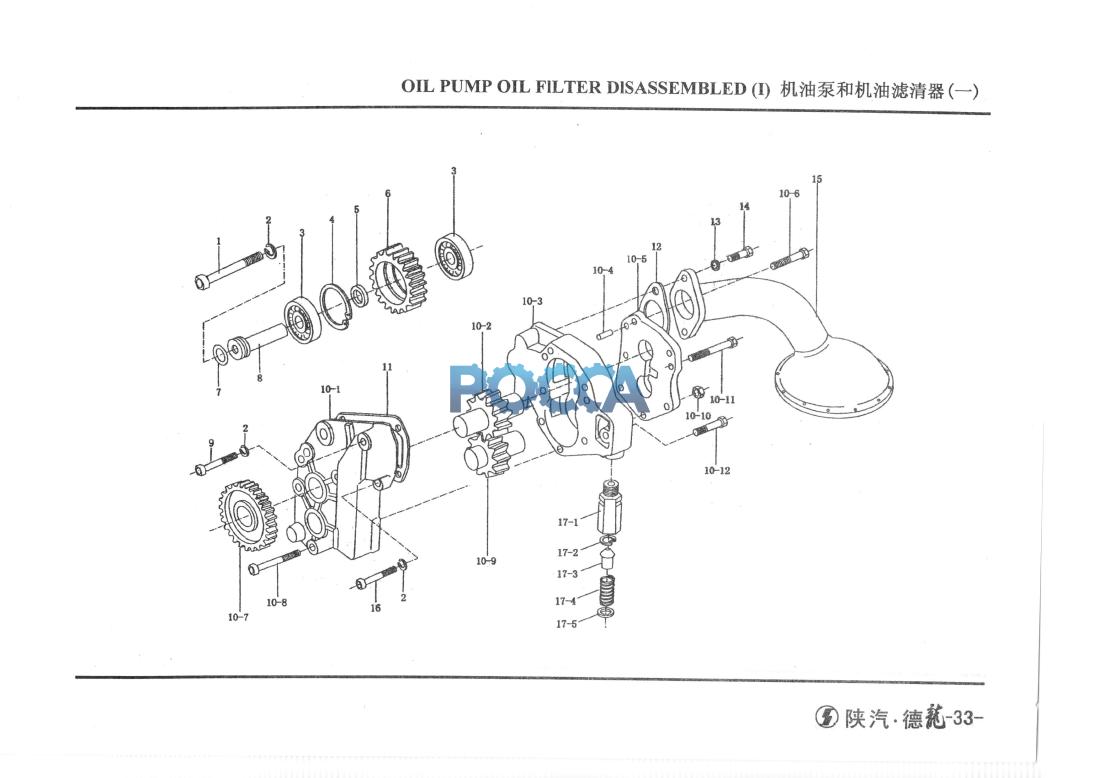

Масляный насос SHAANXI (Шанкси) SHACMAN F2000 10 Гр. Двигатель
Маслоохладитель. (теплообменник) Насос водяной
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 90003802578 | 1 | 六角头螺栓 | Bolt | Ml〇x95 DIN933 | |||
| 2 | 90003931122 | 2 | 弹簧垫圈 | Spring washer | BIO DIN127 | |||
| 3 | 90003311410 | 2 | 向心球轴承 | Bearing | 6303 DIN625C3 | |||
| 4 | 90003934732 | 1 | 带凸齿的孔用挡圈 | Snap ring | 47x1.75 DIN984 | |||
| 5 | 6140749 | 1 | 中间隔圈 | Ring | ||||
| 6 | 614070061 | 1 | 机油泵中间齿轮 | Gear | ||||
| 7 | 614070155 | 1 | 密封圈 | Seal ring | ||||
| 8 | 6140756 | 1 | 中间齿轮轴 | Gear shaft | ||||
| 9 | 90003800551 | 1 | 六角头螺栓 | Bolt | M1〇x55 DIN931 | |||
| 10 | AZI500070021A | 1 | 48mm加宽机油泵 | Oil pump | 宽齿48 | |||
| 10-1 | 61500070029 | 1 | 机油泵前盖 | Front cover | ||||
| 10-2 | AZ1500070019A | 1 | 机油泵齿轮总成 | Gear assy | ||||
| 10-3 | AZ1500070015A | 1 | 机油泵壳体 | Housing | ||||
| 10-4 | 90003901420 | 4 | 圆柱销 | Pin | 8m6x20 DIN7 | |||
| 10-5 | 61500070024 | 1 | 机油泵后盖 | Rear cover | ||||
| 10-6 | 1 | 内六角圆柱头螺钉 | Screw | Q218 B1070 | ||||
| 10-7 | 614070060 | 1 | 机油泵驱动齿轮 | Gear | ||||
| 10-8 | 90003802569 | 1 | 六角头螺栓 | Bolt | Q150 B1085 | |||
| 10-9 | AZ1500070020A | 1 | 机油泵齿轮总成 | Gear | ||||
| 10-10 | 90012210003 | 1 | 1型六角螺母 | Nut | MIO DIN934 | |||
| 10-11 | 90003800458 | 4 | 六角头螺栓 | Bolt | 4M8x70 DIN93 1 | |||
| 10-12 | 90003800441 | 1 | 六角头螺栓 | Bolt | M8x45 DIN93 1 | |||
| 11 | 614070055 | shim | ||||||
| 12 | 614070078 | shim | ||||||
| 13 | 90003930271 | washer | ||||||
| 14 | 90003802523 | bolt | ||||||
| 15 | 61800070051 | filter | ||||||
| 16 | 90003802527 | bolt | ||||||
| 17 | 615000700099 | release valve c | ||||||
| 17-1 | 61500070098 | valve body | ||||||
| 17-2 | az9003930011 | snap ring | ||||||
| 17-3 | 614070130 | valve | ||||||
| 17-4 | 614070131 | spring | ||||||
| 17-5 | 681270027 | shim |
