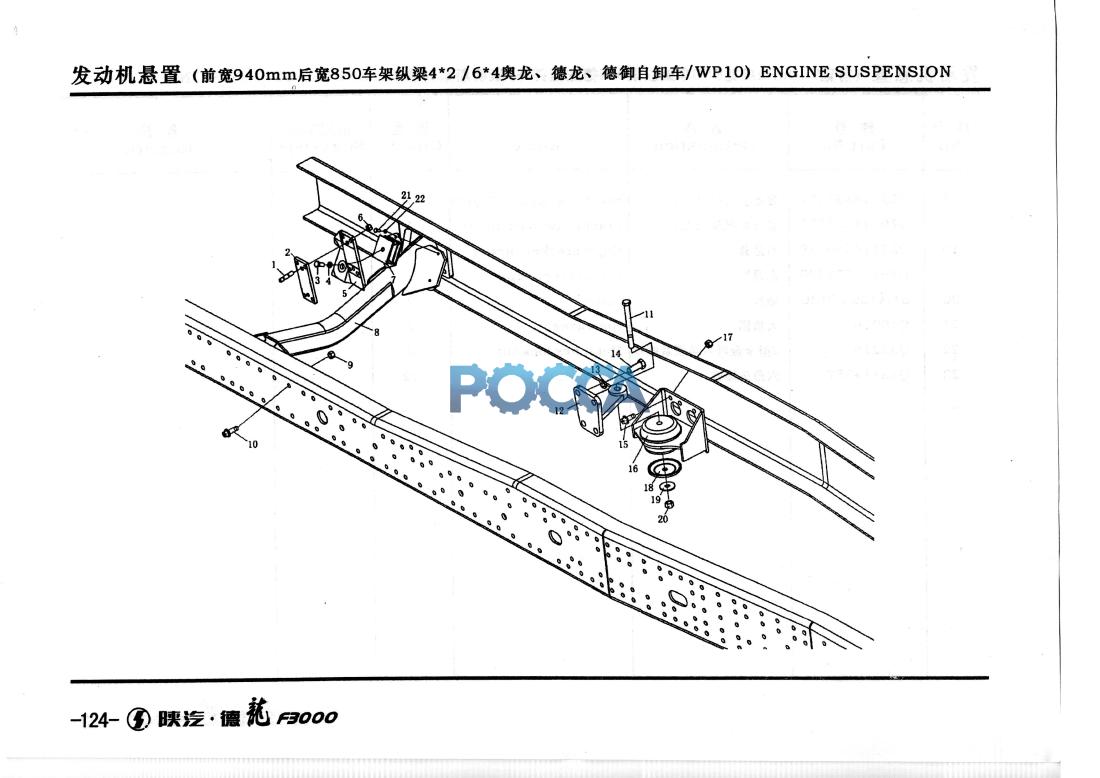

Подвеска двигателя, Кронштейн крепления двигателя. 940мм. 4*2/6*4 SHAANXI (Шанкси) SHACMAN F3000 10 Гр. Двигатель
Насос масляный Подвеска двигателя, Кронштейн крепления двигателя. 940мм. 6*4
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q1201240 | 2 | 双头螵栓 | Double end bolt | ||||
| 2 | DZ9114590031 | 2 | 垫块 | plate | ||||
| 3 | Q151C1225 | 2 | 六角头螺栓 | Hex. bolt | ||||
| 4 | Q40312 | 2 | 弹簧垫圈 | Spring washer | ||||
| 5 | DZ9114592000 | 1 | 发动机前支架（右） | Front bracket engine (right) | ||||
| DZ9114590595 | 1 | 发动机托架（左） | bracket support (Left) | |||||
| 6 | Q33212 | 2 | 2型全金属六角锁紧螺母 | Metal hex locknut II | ||||
| 7 | DZ9114593001 | 2 | 发动机前悬置软垫 | Front support engine | ||||
| 8 | DZ9112590183 | 1 | 管状支架总成 | Cross member assembly | ||||
| 9 | Q33216 | 1 | 2型全金属六角锁紧螺母 | Metal hex locknut II | ||||
| 10 | Q151B1650 | 1 | 六角头螺栓 | Hex bolt | ||||
| 11 | Q150B16180 | 2 | 六角头螺栓 | Hex bolt | ||||
| 12 | DZ9114590596 | 1 | 发动机托架（右） | bracket support (Right) | ||||
| 13 | Q40320 | 8 | 弹簧垫圈 | Spring washer | ||||
| 14 | Q150B2050 | 8 | 六角头螺栓 | Hex. bolt | ||||
| 15 | Q1811435T | 12 | 六角头螺栓 | Hex. Bolt | ||||
| 16 | DZ9114598320 | 1 | 左悬置 | Left bracket support | ||||
| 17 | 06.11251.2005 | 12 | 六角头自锁紧螺母 | Metal hex locknut | ||||
| 18 | 81.41506.0130 | 2 | 垫板 | plate | ||||
| 19 | Q40216 | 2 | 弹簧垫圈 | Spring washer | ||||
| 20 | Q33216 | 2 | 2型全金属六角锁紧螺母 | Metal hex locknut II | ||||
| 21 | Q150B0816 | 4 | 六角头螺栓 | Hex bolt | ||||
| 22 | Q40308 | 4 | 弹簧垫圈 | Spring washer |
