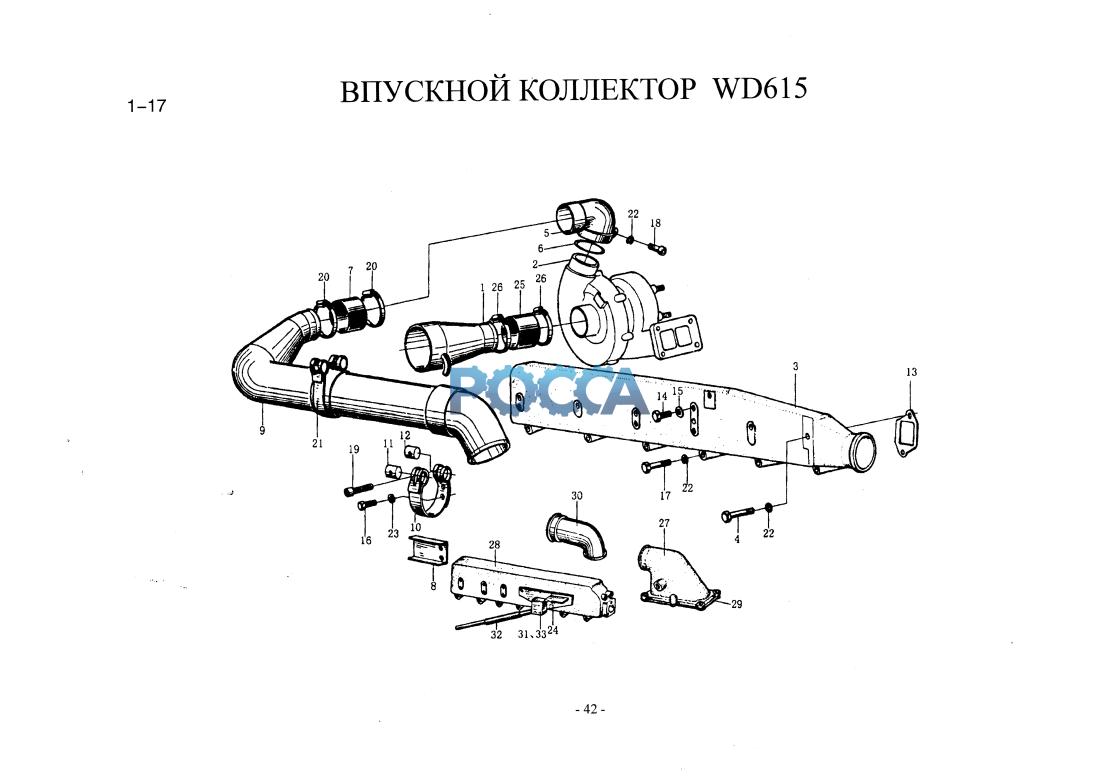

Впускной коллектор. HOWO (Хово) HOWO 10 Гр. Двигатель
Водяной насос и вентилятор Выпускной колллектор.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | VG1560110169 | 1 | Труба | |||||
| 2 | VG1560118227 | 1 | Трубоклмпрессор | |||||
| 3 | VG2600110810 | 1 | Патрубок | |||||
| 4 | VG14110064 | 4 | Шпилька | |||||
| 4 | 90003800497 | 2 | Болт | М8х160 DIN 931 | ||||
| 5 | VG1560110165 | Соединительный патрубок | ||||||
| 6 | VG190320035 | 1 | Прокладка | |||||
| 6 | VG1560110226 | Прокладка | ||||||
| 7 | VG2600110824 | 1 | Патрубок | |||||
| 9 | VG1560110051В | 1 | Труба | |||||
| 10 | VG1560110021 | 2 | Ремень | |||||
| 11 | VG209190017 | 2 | Винт | |||||
| 12 | VG1700550013 | 2 | Винт | |||||
| 13 | VG1500110024 | 6 | Прокладка | |||||
| 14 | 90003962014 | 1 | Шпилька | AM 10x1 DIN 7604 | ||||
| 15 | 90003098010 | 1 | Прокладка | А 10x13.5 DIN 7603 | ||||
| 16 | 90003802415 | 1 | Болт | М8х18 DIN 933 | ||||
| 16 | 90003802411 | 1 | Болт | M8xl6DlN 933 | ||||
| 17 | 90003800465 | 6 | Болт | М8х80 DIN 931 | ||||
| 18 | 90003862443 | 1 | Болт | М8х40 DIN 912 | ||||
| 19 | 90003862462 | 1 | Болт | М8х60 DIN 912 | ||||
| 20 | 90003989312 | 2 | Зажим | 70/89 N05074 | ||||
| 21 | 90003862456 | 1 | Болт | М8х55 DIN 912 | ||||
| 21 | 90003932023 | 15 | Пружная шайба | |||||
| 23 | VG609E110036 | 4 | Шайба | |||||
| 24 | 99100570015 | 1 | Консольный пдшипник | |||||
| 25 | VG9112530148 | 1 | Патрубок | |||||
| 26 | 90003989312 | 2 | Фиксатор | 70/89 N05074 | ||||
| 26 | 90003989318 | 2 | фиксатор |
