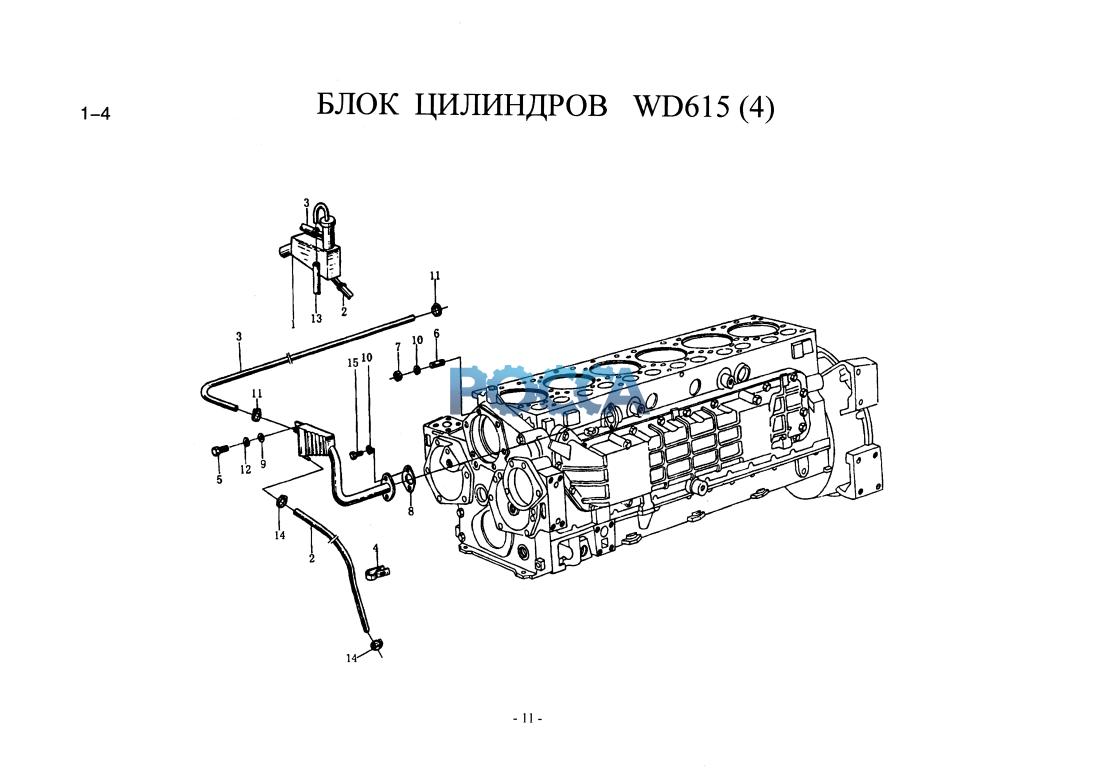

Блок цилиндров. Трубки. HOWO (Хово) HOWO 10 Гр. Двигатель
Блок цилиндров Водяной насос и вентилятор
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | VG2600010267 | 1 | маслоотделитель | |||||
| 2 | VG1500010174 | 1 | резиновая трубка | |||||
| 3 | VG12G00040038 | 1 | пластмассорезиновая трубка | |||||
| 4 | VG609Е110049 | 1 | зажим | |||||
| 5 | 90003802321 | 1 | болт | М6х16 D00933 | ||||
| 6 | 90003813447 | 1 | шпилька | М8х35 D00939 | ||||
| 6 | 90003813470 | 2 | шпилька | MSx60 D00939 | ||||
| 6 | 90003813429 | 3 | шпилька | М8х22 D00939 | ||||
| 7 | 90003871252 | 6 | гайка | М8 DIN 934 | ||||
| 8 | 90003069303 | 1 | прокладка | 30x53x1 D71511 | ||||
| 9 | 90003936101 | 1 | шайба | А6.4 D09021 | ||||
| 10 | 90003932023 | 8 | упругая шайба | B8D1N 137 | ||||
| 11 | 90003989336 | 2 | хомут на шланг | 22/16 N05074 | ||||
| 12 | 90003931082 | 1 | пружинная шайба | В6D00127 | ||||
| 13 | 90003179784 | 1 | пласмассовая трубка | Ф10х1 | ||||
| 14 | 90003989336 | 2 | хомут на шланг | 22/16 N05074 | ||||
| 15 | 90003862427 | 2 | болт | М8х20 D00912 |
