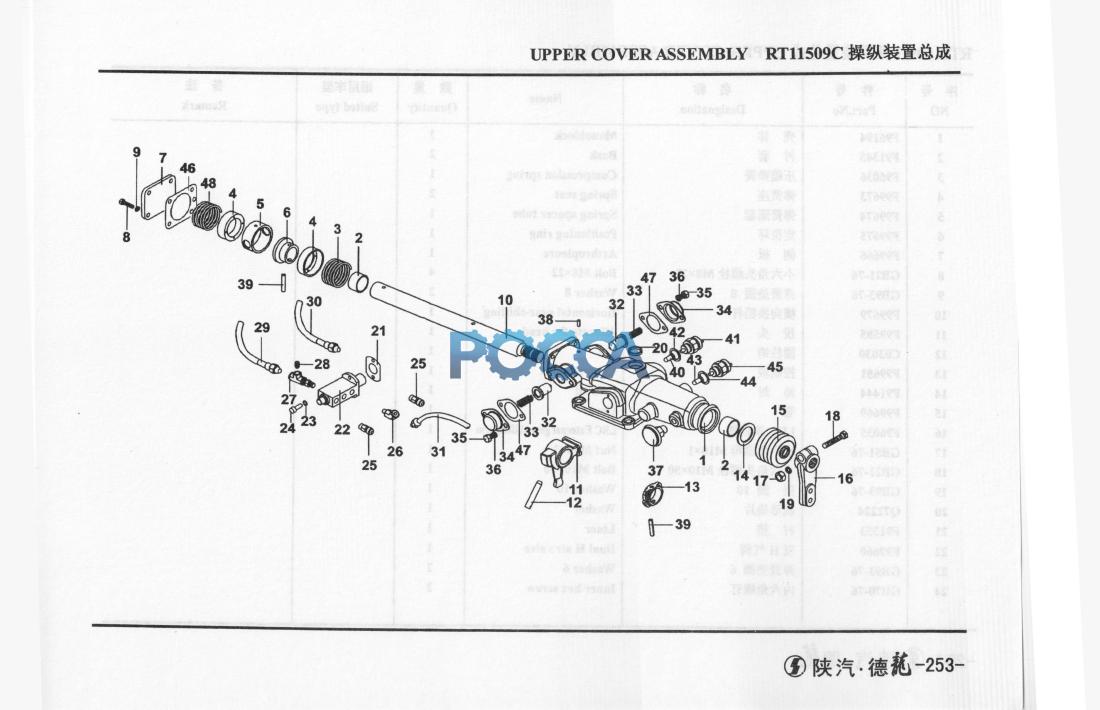

Механизм управления переключения КПП RT11509C SHAANXI (Шанкси) SHACMAN F2000 17 Гр. Коробка передач
Крышка КПП верхняя КПП RT11509C Прмежуточный вал КПП RT11509C
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | F96194 | 1 | 壳体 | Monoblock | ||||
| 2 | F91345 | 2 | 衬套 | Bush | ||||
| 3 | F96036 | 1 | 压缩弹簧 | Compression spring | ||||
| 4 | F99673 | 2 | 弹簧座 | Spring seat | ||||
| 5 | F99674 | 1 | 弹簧隔套 | Spring spacer tube | ||||
| 6 | F99675 | 1 | 定位环 | Positioning ring | ||||
| 7 | F99666 | 1 | 侧板 | Arthropleure | ||||
| 8 | GB21-76 | 4 | 小六角头螺栓M8X22 | Bolt M8x22 | ||||
| 9 | GB93-76 | 2 | 弹簧垫圈8 | Washer 8 | ||||
| 10 | F99679 | 1 | 横向换档杆 | Horizontal gear-shifting | ||||
| 11 | F99585 | 1 | 拨头 | Allocate the head | ||||
| 12 | C03030 | 1 | 圆柱销 | Pin | ||||
| 13 | F99681 | 1 | 控制块 | Control block | ||||
| 14 | F91444 | 1 | 油封 | Oil seal | ||||
| 15 | F99669 | 1 | 套 | Cover | ||||
| 16 | F96035 | 1 | LRC换档臂 | LRC External gear shiftingarm | ||||
| 17 | GB51-76 | 1 | 小六角螺母Ml〇xl | Nut Ml〇xl | ||||
| 18 | GB21-76 | 1 | 小六角头螺栓M10X50 | Bolt Ml〇x50 | ||||
| 19 | GB93-76 | 1 | 垫圈10 | Washer 10 | ||||
| 20 | Q72224 | 1 | 碗形垫片 | Washer | ||||
| 21 | F91353 | 1 | 衬垫 | Liner | ||||
| 22 | F99660 | 1 | 双H气阀 | Dual H air valve | ||||
| 23 | GB93-76 | 2 | 弹簧垫圈6 | Washer 6 | ||||
| 24 | GB70-76 | 2 | 内六角螺钉 | Inner hex screw | ||||
| 25 | 7935 | 2 | 通气塞 | Ventilation plug | ||||
| 26 | 12880 | 1 | 45°弯管接头 | 45° syphon joint | ||||
| 27 | 12881 | 2 | 三通管接头 | Three-way pipe joint | ||||
| 28 | Q618B01 | 1 | 六角头锥形螺塞 | Square head bevel plug | ||||
| 29 | 55522 | 1 | 气管总成 | Air pipe assembly | ||||
| 30 | 55523 | 1 | 气管总成 | Air pipe assembly | ||||
| 31 | 55518 | 1 | 气管总成 | Air pipe assembly | ||||
| 32 | F99670 | 2 | 定位柱塞 | Positioning plunger | ||||
| 33 | F96037 | 2 | 压缩弹簧 | Compression spring | ||||
| 34 | F96141 | 2 | 弹簧压盖 | Spring gland | ||||
| 35 | GB21-76 | 4 | 小六角头螺栓M842 | Bolt M8xl2 | ||||
| 36 | GB859-76 | 4 | 弹簧垫圈8 | Washer 8 | ||||
| 37 | 15276 | 1 | 通气塞 | Ventilation plug | ||||
| 38 | C03004 | 1 | 止动螺钉 | Stop screw | ||||
| 39 | GB879-76 | 1 | 销 6x36.5 | Pin 6x36.5 | ||||
| 40 | F99702 | 1 | 空档开关柱销 | Neutral position switch column pin | ||||
| 41 | 990.1271.0041 | 1 | 空档开关 | Neutral position switch | ||||
| 42 | 17179 | 1 | 垫圈 | Washer | ||||
| 43 | 15899 | 1 | 开关启动销 | Switch starting pin | ||||
| 44 | 15900 | 1 | 垫圈 | Washer | ||||
| 45 | 791.0071.0068 | 1 | 压力开关 | Pressure switch | ||||
| 46 | F99672 | 1 | 衬垫 | Liner | ||||
| 47 | F96140 | 2 | 衬塾 | Liner | ||||
| 48 | F99983 | 1 | 压缩弹簧 | Compression spring |
