А-С03001 |
1 |
|

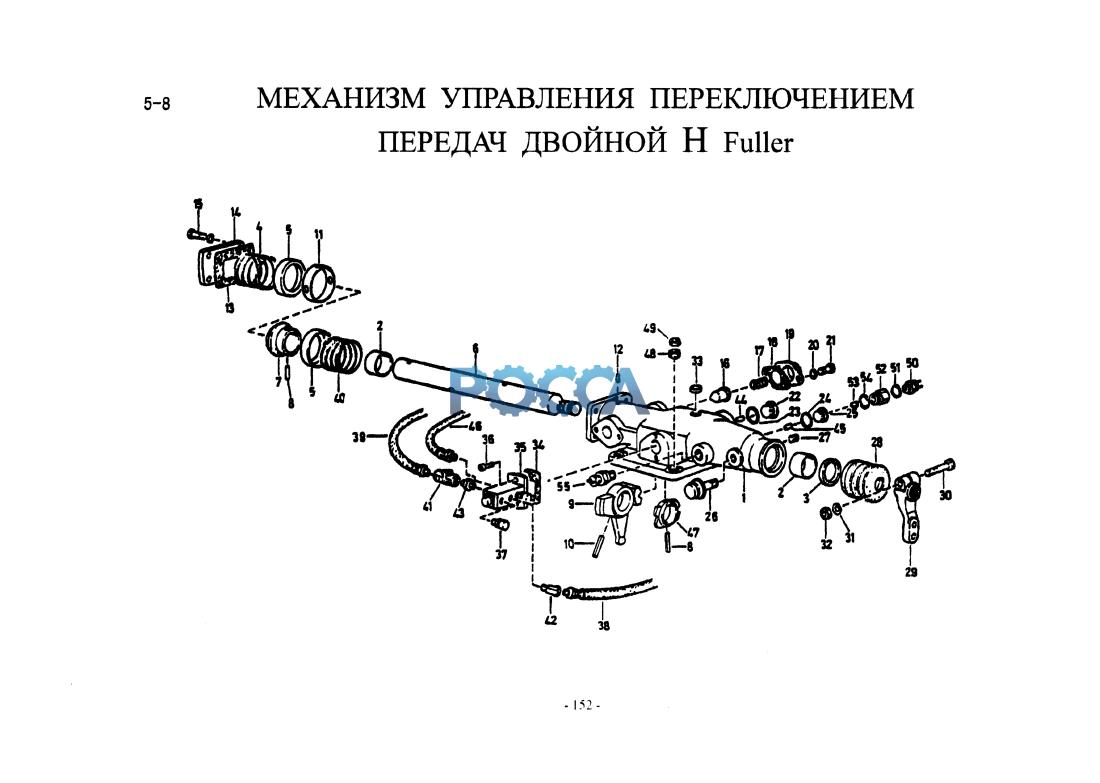

механизм переключения передач низшей и высшей зоны |
|
9А~Т, 8B-F |
|
|
|
|
А-С03001-1 |
1 |
|
механизм переключения передач низшей и высшей зоны |
|
7А, 7В, 8А |
|
1 |
|
|
F96194 |
1 |
|
корпус |
|
9А~Т, 8B-F |
|
1 |
|
|
JS100-1702051 |
1 |
|
корпус |
|
7А. 7В,8А |
|
2 |
|
|
F91345 |
2 |
|
втулка |
|
|
|
3 |
|
|
F91AAA |
1 |
|
сальник |
|
|
|
4 |
|
|
F99983 |
1 |
|
пружина |
|
|
|
5 |
|
|
F99673 |
2 |
|
седло пружины |
|
|
|
6 |
|
|
F99679 |
1 |
|
поперечный рычаг перекточения передач |
|
|
|
6 |
|
|
JS100-1702017 |
1 |
|
поперечный рычаг переключения передач |
|
7А, 713,8А |
|
7 |
|
|
F99675 |
1 |
|
фиксаторное кольцо |
|
|
|
8 |
|
|
Q5000635 |
2 |
|
упругий штифт |
6x35 |
|
|
9 |
|
|
F99585 |
1 |
|
вилка |
|
|
|
9 |
|
|
JS100A-1702072 |
1 |
|
вилка |
|
7А, 8С> 8Е |
|
10 |
|
|
СОЗОЗО |
1 |
|
штифт |
10x50 |
|
|
10 |
|
|
JA100A-1702073 |
1 |
7А, 8С |
штифт |
|
|
|
11 |
|
|
F99674 |
1 |
|
распорное кольцо |
|
|
|
12 |
|
|
С03004 |
1 |
|
упорный винт |
|
|
|
13 |
|
|
F99672 |
1 |
|
прокладка |
|
|
|
14 |
|
|
F99666 |
1 |
|
пластина |
|
|
|
15 |
|
|
М8х12 |
4 |
|
болт |
|
|
|
16 |
|
|
F99670 |
2 |
|
фиксирующий штифт |
|
|
|
17 |
|
|
F96037 |
2 |
|
сжатая пружина |
|
|
|
18 |
|
|
F96140 |
2 |
|
прокладка |
|
|
|
19 |
|
|
F96141 |
2 |
|
нажимная крышка пружины |
|
|
|
20 |
|
|
М8х12 |
4 |
|
болт |
|
|
|
21 |
|
|
Q40108 |
4 |
|
шайба |
|
|
|
22 |
|
|
Q61518 |
1 |
|
заглушка |
|
|
|
22 |
|
|
99012710041 |
1 |
|
выключатель нейтрального положения |
|
|
|
23 |
|
|
17179 |
1 |
|
прокладка |
|
|
|
24 |
|
|
15900 |
2 |
|
прокладка |
|
|
|
25 |
|
|
15917 |
2 |
|
заглушка отверстия выкточателя задней передачи |
|
|
|
26 |
|
|
15276 |
1 |
|
сапун |
|
|
|
27 |
|
|
Q61302 |
1 |
|
зашушка |
|
|
|
28 |
|
|
F99669 |
1 |
|
пыльник |
|
|
|
29 |
|
|
F96035 |
1 |
|
рычаг переключения передач LRC |
|
|
|
30 |
|
|
М10х1х50 |
1 |
|
болт |
|
|
|
31 |
|
|
Q40310 |
1 |
|
гроверная шайба |
GB308—84 |
|
|
32 |
|
|
MlOxl |
1 |
|
гайка |
|
|
|
33 |
|
|
Q72224 |
1 |
|
зашушка |
|
|
|
34 |
|
|
F91353 |
1 |
|
прокладка |
|
|
|
35 |
|
|
F99660 |
1 |
|
пневмоклапан переключения передач низшей и высшей зоны |
|
|
|
36 |
|
|
М6х18 |
2 |
|
болт |
|
|
|
37 |
|
|
7935 |
2 |
|
сапун |
|
|
|
38 |
|
|
55518 |
1 |
|
воздушная трубка |
|
|
|
39 |
|
|
55522 |
1 |
|
воздушная трубка |
|
|
|
40 |
|
|
F96036 |
1 |
|
пружина |
|
|
|
41 |
|
|
12881 |
1 |
|
тройник |
|
|
|
42 |
|
|
12880 |
1 |
|
штуцер-угольник |
|
|
|
43 |
|
|
12769 |
1 |
|
переходник |
|
|
|
44 |
|
|
F99702 |
1 |
|
штифт выключателя нейтрального положения |
GB308—84 |
|
|
45 |
|
|
15899 |
2 |
|
пусковой штифт выключателя |
|
|
|
46 |
|
|
55523 |
1 |
|
воздушная трубка (на высшие передачи) |
|
|
|
47 |
|
|
F99681 |
1 |
|
управляющий блок выключателя задней передачи |
7А. 7В, 8А |
|
|
47 |
|
|
JS100-1702052 |
1 |
|
управляющий блок выключателя задней передачи |
|
|
|
47а |
|
|
JS100-1703012 |
1 |
|
фиксирующий штифт |
7А, 7В» 8А |
|
|
48 |
|
|
MlOxl |
1 |
|
гайка (высокая) |
|
|
|
49 |
|
|
М10*1 |
4 |
|
гайка (низкая) |
|
|
|
50 |
|
|
79100710068 |
1 |
|
выключатель задней передачи |
|
|
|
51 |
|
|
С03015 |
1 |
|
прокладка |
|
|
|
52 |
|
|
15917 |
1 |
|
заглушка отверстия выключателя задней передачи |
|
|
|
54 |
|
|
С03015 |
1 |
|
прокладка |
|
|
