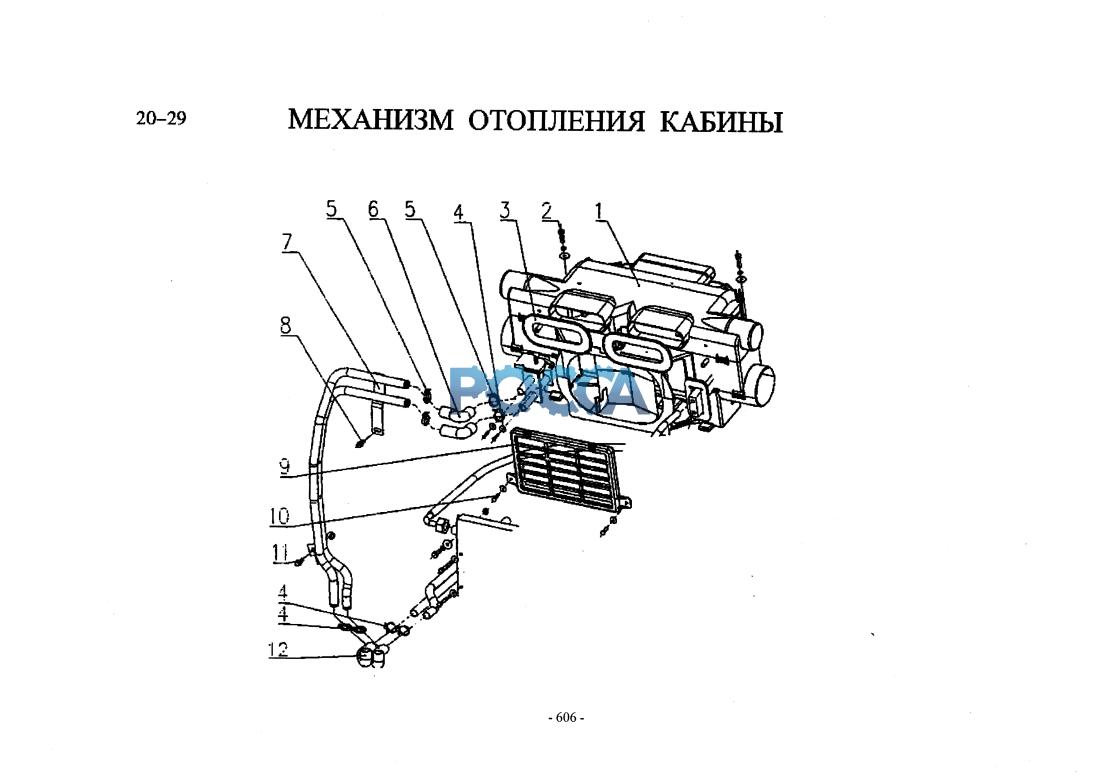

1 |
|
|
AZ1630840302 |
1 |
отопитель в сборе - с электрозаслонками воздухопритока |
|
|
|
|
1-1 |
|
|
AZ1630840013 |
1 |
нижний корпус |
|
|
|
|
1-2 |
|
|
AZ1630840091 |
2 |
водяная трубка |
|
|
|
|
1-3 |
|
|
AZ1630840319 |
1 |
радиатор в сборе |
|
|
|
|
1-3-1 |
|
|
AZ1630840074 |
1 |
радиатор |
|
|
|
|
1-3-2 |
|
|
AZ1630840320 |
1 |
водяной кран в сборе |
|
|
|
|
1-3-3 |
|
|
AZ1630840066 |
3 |
уплотнительное кольцо |
|
|
|
|
1-3-4 |
|
|
AZ1630840073 |
1 |
подводящая труба в сборе |
|
|
|
|
1-3-5 |
|
|
AZ1630840072 |
1 |
отводящая труба в сборе |
|
|
|
|
1-4 |
|
|
AZ1630840015 |
2 |
заслонка воздухопритока в сборе |
|
|
|
|
1-5 |
|
|
AZ1630840312 |
1 |
средний корпус |
|
|
|
|
1-6 |
|
|
AZ1630840092 |
1 |
пеноуплотнитель 1 |
|
|
|
|
1-7 |
|
|
AZ1630840063 |
9 |
соединительный хомут |
|
|
|
|
1.8 |
|
|
AZ1630840014 |
1 |
вентилятор в сборе |
|
|
|
|
1-8-Г |
|
|
AZ1630840014-1 |
3 |
электродвигатель вентилятора |
|
|
|
|
1-9 |
|
|
Q2714216 |
1 |
самонарезной винт |
|
|
|
|
1-10 |
|
|
AZ1630840321 |
1 |
регулятор вентилятора в сборе |
|
|
|
|
1-11 |
|
|
AZ1630840323 |
1 |
пучок проводов вентилятора |
|
|
|
|
1-28 |
|
|
AZ1630840037 |
1 |
левая заслонка |
|
|
|
|
1-29 |
|
|
AZ1630840038 |
1 |
правая заслонка |
|
|
|
|
1-30 |
|
|
AZ1630840040 |
1 |
передняя заслонка |
|
|
|
|
1-33 |
|
|
AZ1630840036 |
1 |
задняя заслонка |
|
|
|
|
2 |
|
|
Q150B0830 |
2 |
болт |
|
|
|
|
2а |
|
|
Q40308 |
2 |
пружинная шайба |
|
|
|
|
2Ь |
|
|
Q40208 |
2 |
шайба |
|
|
|
|
3 |
|
|
AZ1630840062 |
2 |
плоская резиновая уплотняющая втулка |
|
|
|
|
4 |
|
|
Q2714825 |
2 |
самонарезной винт |
|
|
|
|
4а |
|
|
Q40206 |
2 |
шайба |
|
|
|
|
5 |
|
|
190003989340 |
6 |
хомут для шланга |
|
|
|
|
6 |
|
|
WG1642840091 |
2 |
фасонный шланг 1 |
|
|
|
|
7 |
|
|
AZ1642840013 |
1 |
стальная трубка в сборе |
|
|
|
|
8 |
|
|
Q1840816 |
1 |
фланцевый болт |
|
|
|
|
9 |
|
|
AZ1642840084 |
1 |
защитная решетка воздухозаборника в сборе |
|
|
|
|
10 |
|
|
Q150B0620 |
2 |
болт |
|
|
|
|
10а |
|
|
Q40206 |
2 |
шайба |
|
|
|
|
и |
|
|
Q1840825 |
1 |
фланцевый болт |
|
|
|
|
11а |
|
|
Q33008 |
1 |
фланцевая контровочная гайка |
|
|
|
|
12 |
|
|
WG1642840092 |
2 |
фасонный шланг 2 |
|
|
|
|
13 |
|
|
WG1630840322 |
1 |
панель управления |
|
|
|
|
14 |
|
|
AZ1630820312 |
1 |
пучок проводов кондиционера |
|
|
|
|
15 |
|
|
WG1630820313 |
1 |
температурный датчик |
|
|
|
