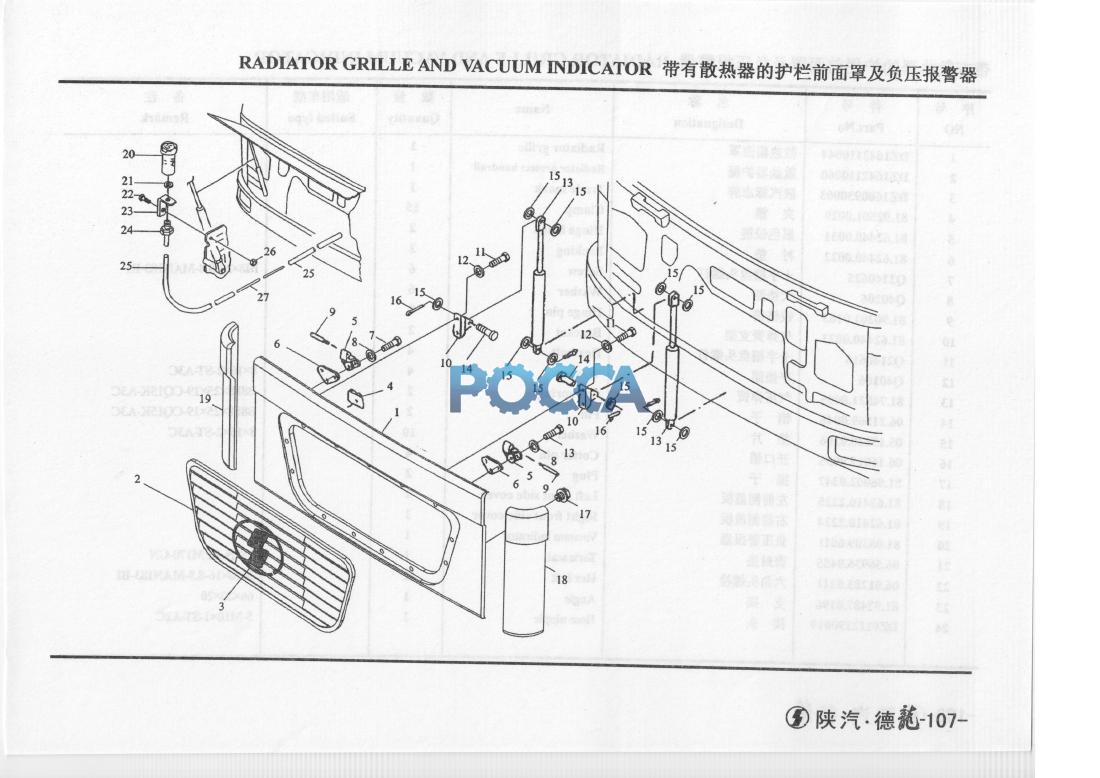

Решетка радиатора SHAANXI (Шанкси) SHACMAN F2000 50 Гр. Кабина
Резервуар с креплением Ручки (поручни) в кабине
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ1642110044 | 1 | Radiator grille | 散热器面罩 | ||||
| 2 | DZ1642110060 | 1 | Radiator protect handrail | 散热器护栅 | ||||
| 3 | DZ1600930003 | 1 | Trade mark | 陕汽标志牌 | ||||
| 4 | 81.92501.0029 | 15 | Clamp | 夹箍 | ||||
| 5 | 81.62440.0031 | 2 | Hinge black | 黑色铰链 | ||||
| 6 | 81.62440.0022 | 2 | Packing | 衬垫 | ||||
| 7 | Q2140625 | 6 | Screw | 十字槽盘头螺钉 | M8X22-&8-MAN183-B1 | |||
| 8 | Q40206 | 6 | Washer | 大垫圈 | ||||
| 9 | 81.90201.0163 | 2 | Hinge pin | 铰链销 | ||||
| 10 | 81.62440.0023 | 2 | Bracket | 气弹簧支架 | ||||
| 11 | Q2140616 | 4 | Hex bolt | 十字槽盘头螺钉 | ||||
| 12 | Q40106 | 4 | Washer | 平垫圈 | 8xl6x2-ST-A3C | |||
| 13 | 81.74821.0095 | 2 | Gas spring | 气压弹簧 | B8F8x25xl9-CQ15K-A3C | |||
| 14 | 06.21569.0046 | 2 | Pin | 销子 | B8F8x25xl9>CQ15K>A3C | |||
| 15 | 06.15120.0206 | 10 | Washer | 垫片 | 8X16X2-STT-A3C | |||
| 16 | 06.16029.0035 | 4 | Cotter pin | 开口销 | ||||
| 17 | 81.96002.0347 | 2 | Plug | 塞子 | ||||
| 18 | 81.62410.2225 | 1 | Left front side cover | 左前侧盖板 | ||||
| 19 | 81.62410.2224 | 1 | Right front side cover | 右前侧盖板 | ||||
| 20 | 81.08309.6011 | 1 | Vacuum indicator | 负压警报器 | ||||
| 21 | 06.56936.0455 | 1 | Toric seal | 密封垫 | 9X2N-FPM170-GN | |||
| 22 | 06.01283.5211 | 1 | Hex bolt | 六角头螺栓 | M10X16-8.S-MAN183-B1 | |||
| 23 | 81.97487.0196 | 1 | Angle | 支架 | 66x30x20 | |||
| 24 | DZ9112190019 | 1 | Hose nipple | 接头 | ^Ml〇xl-ST-A2C | |||
| 25 | 04.37135.9005 | Hose | 软管 | |||||
| 26 | 06.11185.0115 | 1 | hexagon nut | 六角螺母 | ||||
| 27 | 81.97401.0589 | 1 | Cable binder | 塑料紧固带 |
