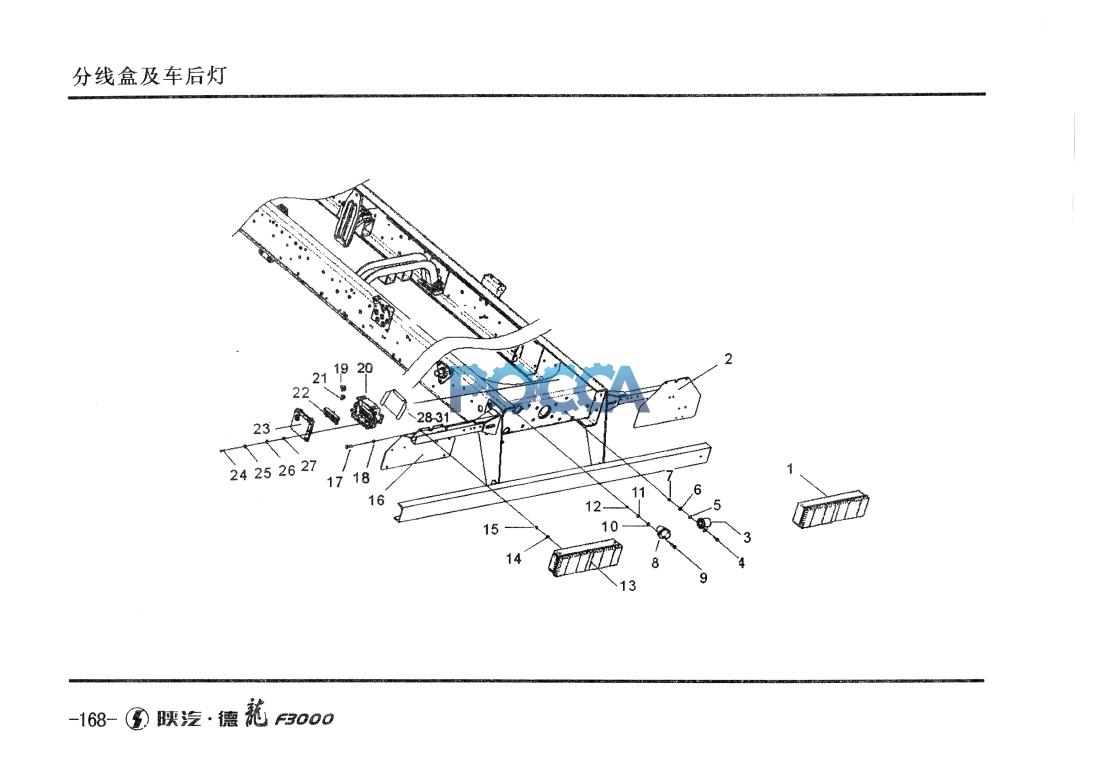

Фонари задние. SHAANXI (Шанкси) SHACMAN F3000 37 Гр. Электрика
Фонари задние II Электрощит
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.25225.6464 | 1 | 7组合尾灯(右） | Combination camp (right) | 自卸车，载货车 | |||
| 2 | DZ9100940220 | 1 | MAN底盘右尾灯支架总成 | Racket assy right | 自卸车，载货车 | |||
| 3 | DZ9100580050 | 1 | 倒车蜂鸣器 | Reverse buzzer | ||||
| 4 | Q150B0625 | l | 六角头螺栓 | Hex screw | ||||
| 5 | Q40106 | 1 | 平垫圈 | Washer | ||||
| 6 | Q40306 | l | 弹簧垫圈 | Spring washer | ||||
| 7 | Q340B06 | 1 | 1型六角螺母 | Hex nut | ||||
| 8 | 81.25432.6121 | l | 7?L24晒挂车插座(带电缆) | 7 hole trailer socket | ||||
| 9 | Q150B0820 | 2 | 六角头螺栓 | Hex screw | ||||
| 10 | Q40108 | 2 | 平垫圈 | Washer | ||||
| 11 | Q40308 | 2 | 弹簧垫圈 | Spring washer | ||||
| 12 | Q340B08 | 2 | 1型六角螺母 | Hex nut | ||||
| 13 | 81.25225.6465 | 1 | 7组合尾灯(左） | Combination camp (left) | ||||
| 14 | 06.16160.2105 | 4 | 锁止垫片(8-A3C) | Locking nut | ||||
| 15 | Q340B08 | 4 | 1型六角螺母 | Racket assy left | ||||
| 16 | DZ9100940210 | 1 | MAN底盘左尾灯支架总成 | Hex bolt | ||||
| 17 | Q150B1435 | 6 | 六角头螺栓 | Locking nut | ||||
| 18 | Q33414 | 6 | 1型全金属锁紧螺母 | Junction box body | ||||
| 19 | DZ91189777021 | 1 | 分线盒体 | Wiring jacket | ||||
| 20 | 179100770395 | 按需 | 电线护套 | Cyl seal bar | ||||
| 21 | 190003120032 | 按需 | 园形密封条 | Electric box | ||||
| 22 | 179100770391 | l | 配电盒 | Junction box cover | ||||
| 23 | 179100770394 | l | 分线盒盖 | Hex bolt | ||||
| 24 | Q150B0630 | 2 | 六角头螺栓 | Spring washer | ||||
| 25 | Q40506 | 2 | 重型弹簧垫圈 | Washer | ||||
| 26 | Q40206 | 2 | 大垫圈 | Hexagon nut | ||||
| 27 | Q340B06 | 2 | 1献角螺母 | |||||
| 28 | DZ9100770393 | 1 | 分线盒支架总成 | |||||
| 29 | Q40308 | 1 | 弹簧垫圈 | |||||
| 30 | Q40208 | 1 | 大垫圈 | |||||
| 31 | Q150B0830 | 1 | 六角头螺检 |
