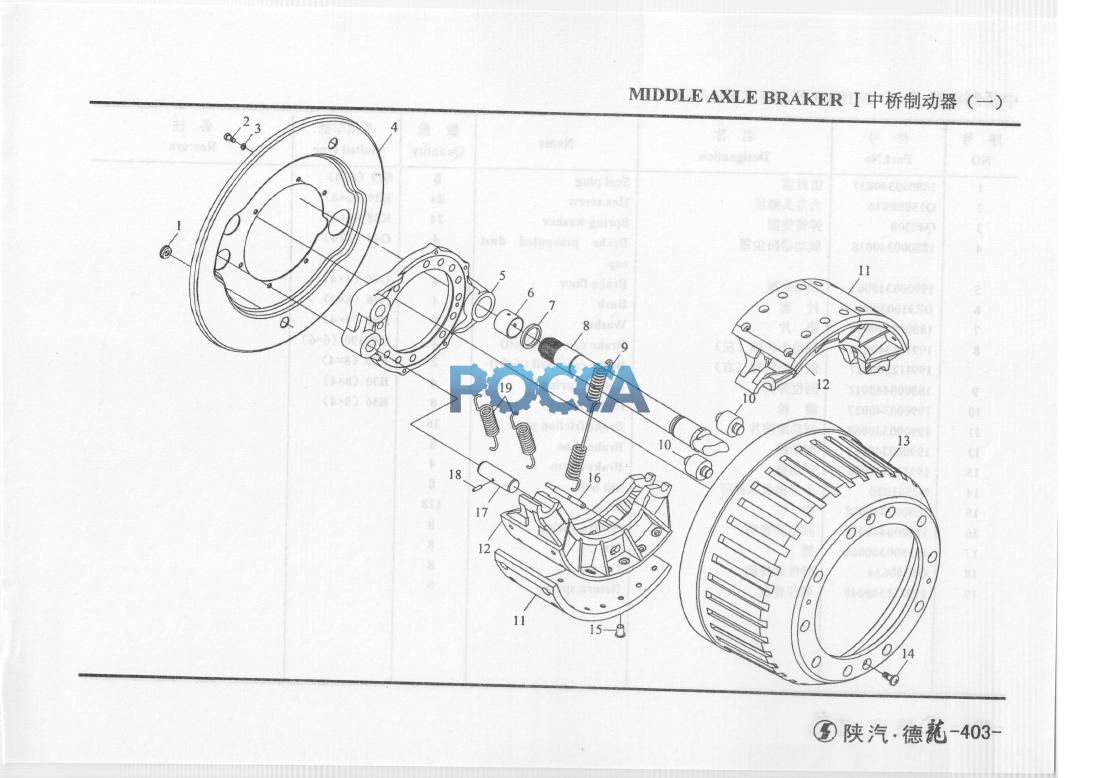

Тормоз среднего моста. SHAANXI (Шанкси) SHACMAN F2000 35 Гр. Тормоза
Тормоз передний Тормозной барабан
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 188000340037 | 8 | 密封塞 | Seal plug | S29 (6x4) | |||
| 2 | Q150B0816 | 24 | 六角头螺栓 | Hex.screw | K29 (6x4) | |||
| 3 | Q40308 | 24 | 弹簧垫圈 | Spring washer | K38 (6x4) | |||
| 4 | 188000340018 | 4 | 制动器防尘罩 | Brake prevented dust cap | 043 (6x4) | |||
| 5 | 199000340062 | 4 | 制动底板 | Brake floor | 046 (6x4) | |||
| 6 | DZ9100340017 | 4 | 衬套 | Bush | N56 (6x4) | |||
| 7 | 188000440010 | 8 | 垫片 | Washer | N60 (6x4) | |||
| 8 | 199112340026 | 2 | 制动凸轮轴（左） | Brake camshaft (left) | SX2190 (6x6) | |||
| 8 | 199112340027 | 2 | 制动凸轮轴（右） | Brake camshaft (right) | K28 (8x4) | |||
| 9 | 188000440012 | 4 | 回位弹簧 | Return spring | B30 (8x4) | |||
| 10 | 199000340027 | 8 | 滚轮 | Roller wheel | B36 (8x4) | |||
| 11 | 199000340068 | 16 | 制动摩擦片 | Brake friction plate | ||||
| 12 | 199000340061 | 8 | 制动蹄 | Brake shoe | ||||
| 13 | 199112340006 | 4 | 制动鼓 | Brake drum | ||||
| 14 | Q2541020 | 8 | 十字槽盘头螺钉 | Slit bolt | ||||
| 15 | 188000340068 | 128 | 铆钉 | Rivet | ||||
| 16 | 188000440032 | 8 | 回位弹簧销 | Return spring | ||||
| 17 | 199000340064 | 8 | 销 | Pin | ||||
| 18 | Q5280624 | 8 | 弹性圆柱销 | Cyl.pin | ||||
| 19 | 199112340049 | 8 | 回位弹簧 | Return spring |
