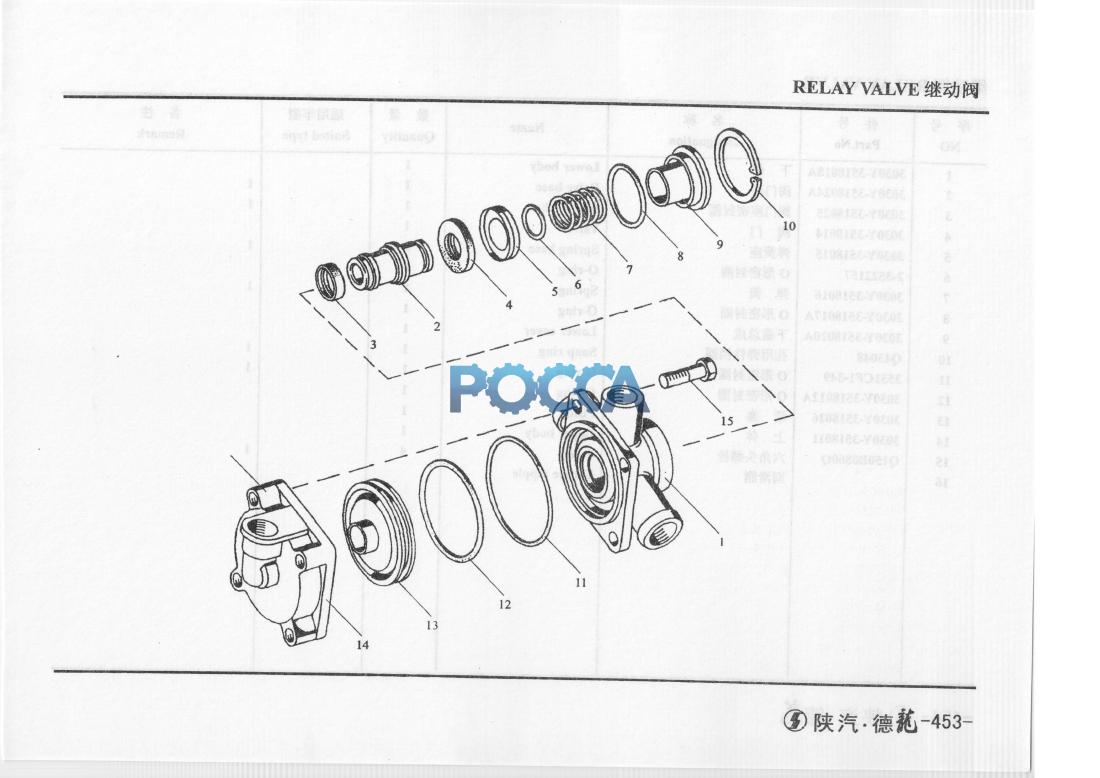

Клапан ускорительный SHAANXI (Шанкси) SHACMAN F2000 35 Гр. Тормоза
Клапан управления тормозами прицепа Клапан электромагнитный ABS
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 3030Y-3518018A | 1 | 下体 | Lower body | ||||
| 2 | 3030Y-3518024A | 1 | 阀门座 | Ralve base | 1 | |||
| 3 | 3030Y-3518025 | 1 | 阀门座密封圈 | Seal washer | 1 | |||
| 4 | 3030Y-3518014 | 1 | 阀门 | Valve | ||||
| 5 | 3030Y-3518015 | 2 | 弹簧座 | Spring base | 1 | |||
| 6 | 2-3522157 | 1 | 〇形密封圈 | O-ring | ||||
| 7 | 3030Y-3518016 | 1 | 弹簧 | Spring | 1 | |||
| 8 | 3030Y-3518017A | 1 | 〇形密封圈 | O-ring | ||||
| 9 | 3030Y-3518020A | 1 | 下盖总成 | Lower cover | ||||
| 10 | Q43048 | 1 | 孔用弹性挡圈 | Snap ring | 1 | |||
| 11 | 3531CF1-349 | 1 | 〇形密封圈 | O-ring | 1 | |||
| 12 | 3030Y-3518012A | 1 | 〇形密封圈 | O-ring | ||||
| 13 | 3030Y-3518026 | 1 | 活塞 | Piston | ||||
| 14 | 3030Y-3518011 | 1 | 上体 | Upper body | ||||
| 15 | Q150B0860Q | 4 | 六角头螺栓 | Screw | 1 | |||
| 16 | 润滑脂 | Grease nipple |
