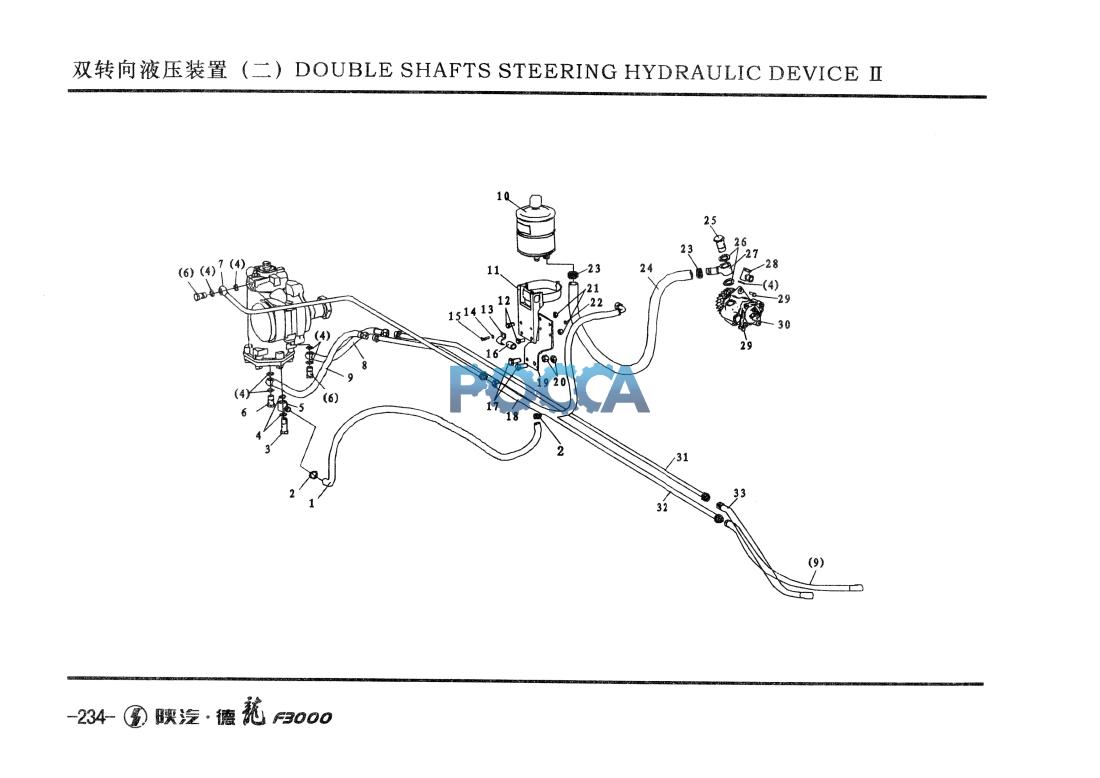

Гур 8*4. Бачок и насос. SHAANXI (Шанкси) SHACMAN F3000 34 Гр. Рулевое управление
Бачок ГУР Гур. 8*4
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 179200470066 | 1 | 带纤维夹层的橡胶软管 | Rubber hose | 匹配WP12/WP10发动机 | |||
| 2 | Q676B25 | 2 | c型蜗杆传动式软管环箍 | Clip | 匹配WP10发动机 | |||
| 3 | 250-3408017 | 1 | 空心螺栓 | Hollow screw | 装配WP10发动机时无此件 | |||
| 4 | Q72318 | 9 | 垫圈 | Washer | 匹配WP12发动机 | |||
| 5 | DZ9100470013 | 1 | 旋转管接头 | Nozzle | ||||
| 6 | 190003962632 | 3 | 空心螺栓 | Hollow screw | ||||
| 7 | DZ9100470383 | 1 | 压油管总成 | Deliveiy line | ||||
| 8 | DZ91189470003 | 1 | 聚氨脂软管总成 | Pipe | ||||
| 9 | DZ91189470015 | 2 | 聚氨脂软管总成 | Pipe | ||||
| 10 | DZ9118470190 | 1 | 转向油罐总成 | Steering oil tank assy | ||||
| 11 | DZ9100470040 | 1 | 油罐支架总成 | Oil tank bracket assy | ||||
| 12 | Q150B1020 | 2 | 六角头螺栓 | Hex screw | ||||
| 13 | 138091360181 | 1 | 管夹 | Clamp | ||||
| 14 | Q40106 | 1 | 平垫圈 | Washer | ||||
| 15 | Q150B0625TF2 | 1 | 六角头螺栓 | Hex screw | ||||
| 16 | 161000060211 | 1 | 橡胶软管15/21 | Nipple | ||||
| 17 | Q150B1430TF2 | 2 | 六角头螺栓 | Hex screw | ||||
| 18 | DZ9100470108 | 1 | 高压软管 | Pipe | ||||
| DZ9100130045 | 1 | 转向油泵 | Pump | |||||
| 19 | DZ9100470380 | 1 | 油罐支架 | Oil tank bracket | ||||
| 20 | Q33214 | 2 | 六角锁紧螺母 | Locking nut | ||||
| 21 | Q33210 | 2 | 六角锁紧螺母 | Locking nut | ||||
| 22 | Q33206 | 1 | 六角锁紧螺母 | Locking nut | ||||
| 23 | Q67632 | 2 | B型蜗杆传动式软管环箍 | Clip | ||||
| 24 | 169100470020 | 1 | 成形软管 | Hose | ||||
| 25 | 190003962651 | 1 | 空心螺栓 | Hollow screw | ||||
| 26 | 190003098031 | 2 | 密封垫圈 | Seal-washer | ||||
| 27 | 199100470076 | 1 | 环形接头 | Nipple | ||||
| 28 | 199100470110 | 1 | 旋转管接头 | Screwing | ||||
| 29 | Q150B0830TF2 | 2 | 六角头螺栓 | Hex screw | ||||
| 30 | DZ95319130001 | 1 | 转向油泵 | Pump | ||||
| 31 | DZ9118470624 | 1 | 压油管总成 | Delivery line | ||||
| 32 | DZ9118470626 | 1 | 压油管总成 | Delivery line | ||||
| 33 | DZ91189470004 | 1 | 聚氨脂软管总成 | Pipe |
