Насос ГУР SHAANXI (Шанкси) SHACMAN F2000 34 Гр. Рулевое управление
Двухосное управление рулевым механизмом: Рулевой кардан
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|

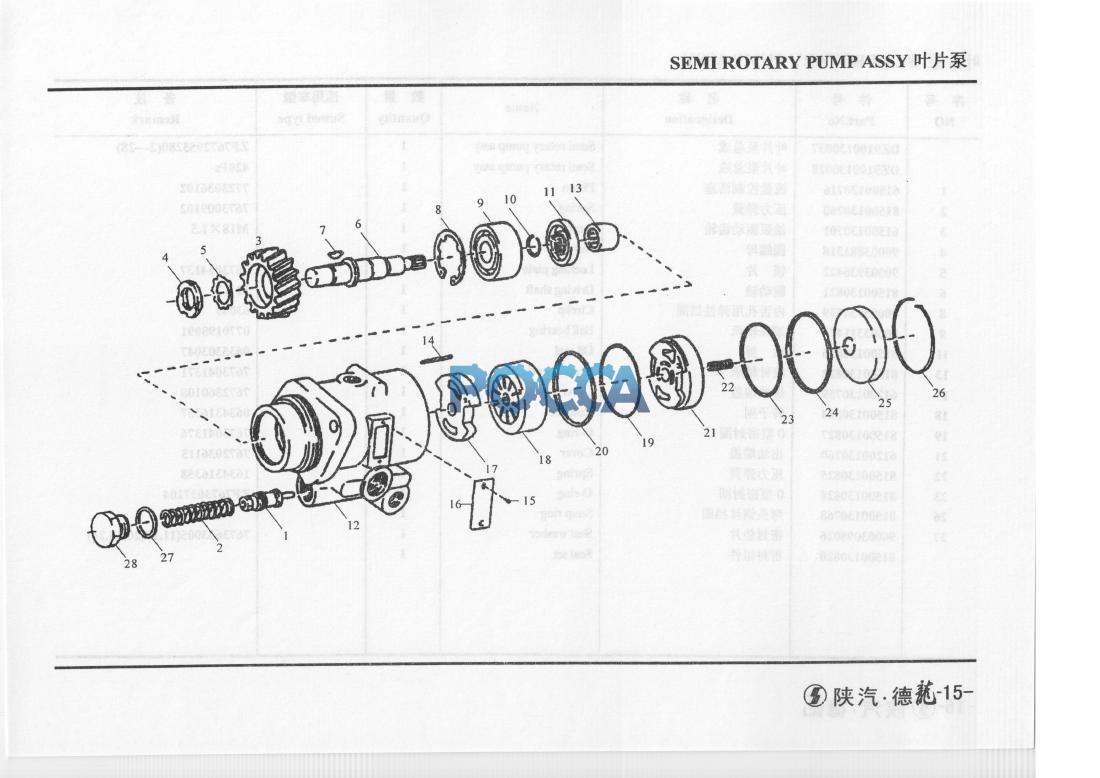

| DZ9100130037 | 1 | Semi rotary pump assy | 叶片泵总成 | ZF7672955280(2—28) | ||||
| DZ9100130028 | 1 | Semi rotaiy pump assy | 叶片泵总成 | 420Ps | ||||
| 1 | 61500130716 | 1 | Piston | 流量控制活塞 | 7723036102 | |||
| 2 | 81500130760 | 1 | Spring | 压力弹簧 | 7673009102 | |||
| 3 | 61500130701 | 1 | Gear | 油泵驱动齿轮 | M18X1.5 | |||
| 4 | 90003881318 | 1 | Nut | 圆螺母 | ||||
| 5 | 90003936422 | 1 | Locking plate | 锁片 | 7673014137 | |||
| 6 | 81500130821 | 1 | Driving shaft | 驱动轴 | 52X2 | |||
| 8 | 90003934739 | 1 | Circlip | 内舌孔用弹性挡圈 | 6304J | |||
| 9 | 90003311472 | 1 | Ball bearing | 滚珠轴承 | 0770198091 | |||
| 11 | 81500130826 | 1 | Oil seal | 油封 | 0635303047 | |||
| 13 | 81500130822 | 1 | Needle bearing | 滚针轴承 | 7673041371 | |||
| 17 | 61200130759 | 1 | Cover | 进油端盖 | 7672860108 | |||
| 18 | 81500130824 | 1 | Rotor set | 转子副 | 0634316357 | |||
| 19 | 81500130827 | 1 | O-ring | 0型密封圈 | 7673041376 | |||
| 21 | 61200130760 | 1 | Cover | 出油端盖 | 7672036115 | |||
| 22 | 81500130825 | 1 | Spring | 压力弹簧 | 1634316358 | |||
| 23 | 81500130828 | 1 | Oring | 0型密封圈 | ZF7673037104 | |||
| 26 | 81500130768 | 1 | Snap ring | 弯头钢丝挡圈 | ||||
| 27 | 90003098026 | I | Seal washer | 密封垫片 | 7673633005(11,19,20,23,24) | |||
| 28 | 81500130820 | 1 | Seal set | 密封组件 |
