Рама 4*2 DZ9112516320 SHAANXI (Шанкси) SHACMAN F3000 28 Гр. Рама
Рама 4*2 DZ9112516310 Рама 6*2 DZ95259510010
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|

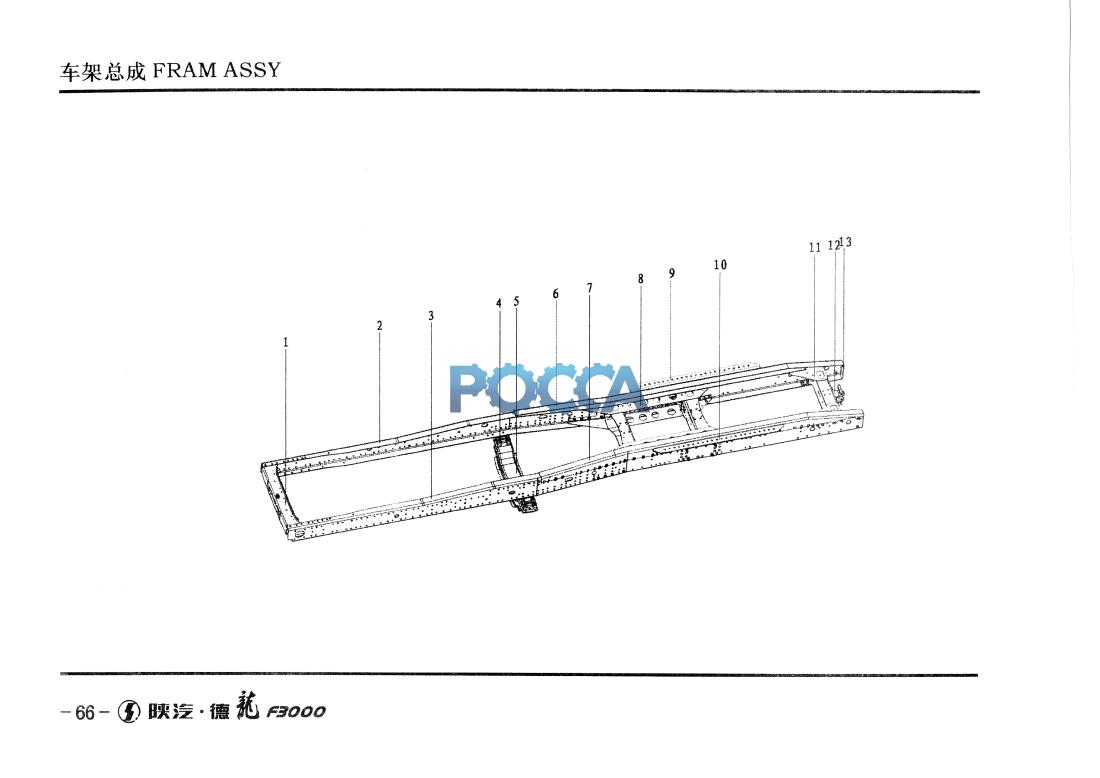

| DZ9112516320 | 1 | 车架总成 | Fram assey | 4*2 (德龙） | F3000牵引车 | |||
| 1 | DZ9114510585 | 1 | 前横梁总成 | Front cross member assy | ||||
| 2 | DZ9112516312 | 1 | 车架右纵梁 | Right carling | ||||
| 3 | DZ9112516311 | 2 | 车架左纵梁 | Left carling | ||||
| 4 | 81.41201.0042 | 1 | 垫块 | Mat | ||||
| 5 | 81.41201.0053 | 1 | 横梁 | Cross member assy | ||||
| 6 | 81.42702.2509 | 1 | 右加强梁 | Right carling | ||||
| 7 | 81.42701.2509 | 1 | 左加强梁 | Left carling | ||||
| 8 | 81.41230.5181 | 1 | 横梁总成 | Cross member assy | ||||
| 9 | DZ9114516404 | 1 | 安装板 | Angle plate | ||||
| 10 | DZ9114516403 | 1 | 安装板 | Angle plate assy | ||||
| 11 | DZ9114516410 | 1 | 后横梁总成 | Rear cross member | ||||
| 12 | 1S09919300206 | 1 | 牵引钩总成 | Towing hook | ||||
| 13 | 81.41660.2160 | 车架端部封堵件 | Close over plate |
