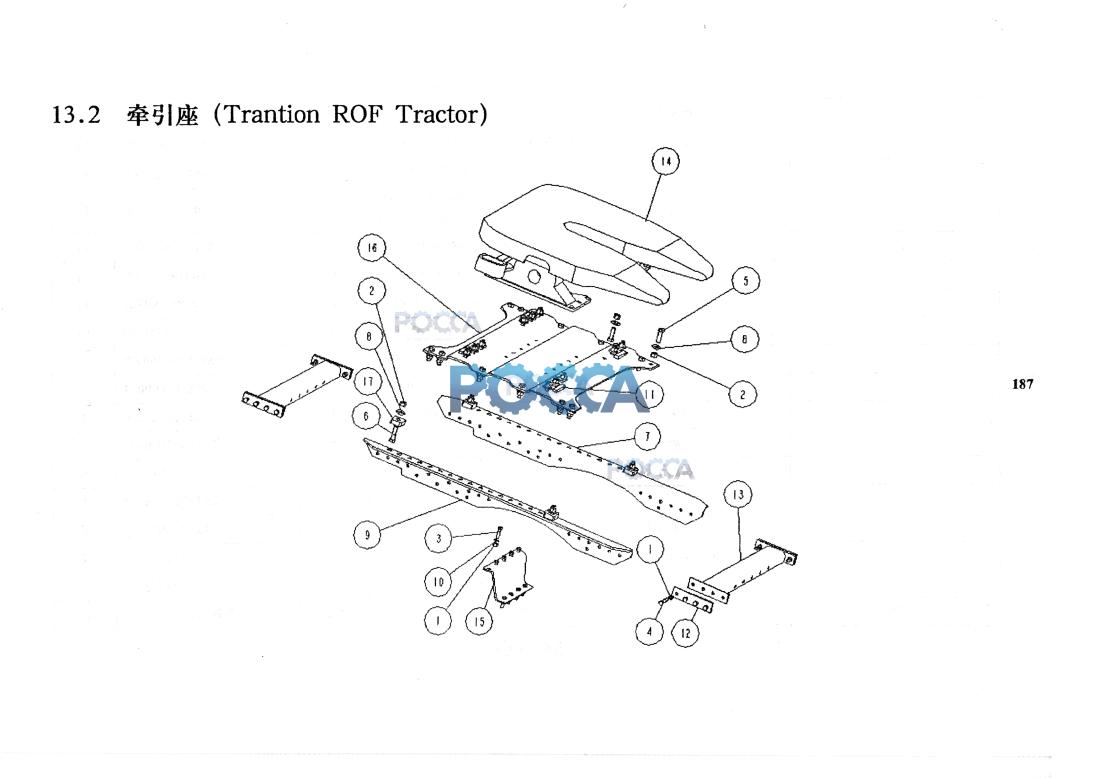

Седельное устройство. HOWO (Хово) HOWO A7 28 Гр. Рама
Рама. Тягач.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q33212T13F2 | 25 | 2甩六角全金属锁紧螺母 | Nut | ||||
| 2 | Q33216T13F2 | 28 | 2沏六角全金属锁紧螺母 | Nut | ||||
| 3 | Q150B1240TF2 | 9 | 六角头螺栓 | Screw | ||||
| 4 | Q150B1265TF2 | 16 | 六角头螺栓 | Screw | ||||
| 5 | Q150B1650TF2 | 24 | 六角头螺栓 | Screw | ||||
| 6 | Q150B1660TF2 | 4 | 六角头螺栓 | Screw | ||||
| 7 | AZ9925513307 | 1 | 右角支撑板 | Plate Right | ||||
| 8 | 190003937830 | 28 | 垫圈 | Washer | ||||
| 9 | AZ9925513308 | 1 | 左角支撑板 | Plate Left | ||||
| 10 | Q40112 | 9 | 平垫圈 | Washer | ||||
| 11 | 1780S930009 | 4 | 支架板垫块 | Cushion of bracket | ||||
| 12 | AZ9925510032 | 4 | 横梁垫块 | Cushion of cross | ||||
| 13 | AZ9925510030 | 2 | 横梁总成 | Cross member | ||||
| 14 | WG9112930001 | 1 | 牵引座总成（高：150mm) | The Assembly of bicycle saddle | ||||
| 15 | AZ9925930041 | 1 | 连接板 | Connecting ban | ||||
| 16 | AZ9725930080 | 1 | 鞍座安装板 | The installation ban of Bicycle saddle | ||||
| 17 | AZ9719930102 | 4 | 鞍座止推板 | The linit ban of Bicycle |
