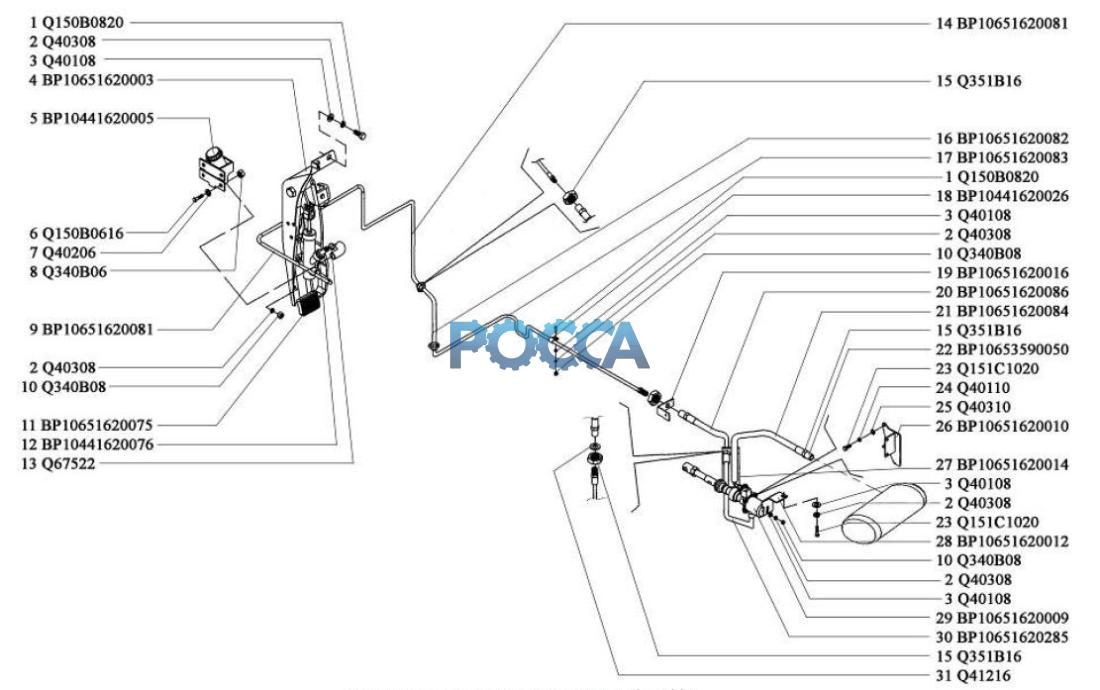

Сцепление BAW (Бав) 1065 16 Гр.Сцепление
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q150B0820 | 4 | Болт | |||||
| 2 | Q40308 | 8 | Шйба пружинная | |||||
| 3 | Q40108 | 8 | Шайба | |||||
| 4 | BP10651620003 | 1 | Кронштейн привода выключения сцепления с главным цилиндром сцепления и педалью в сборе | |||||
| 5 | BP10441620005 | 1 | Бачок расширительный | |||||
| 6 | Q150B0616 | 4 | Болт | |||||
| 7 | Q40206 | 4 | Шайба плоская | |||||
| 8 | Q340B06 | 4 | Гайка | |||||
| 9 | BP10651620081 | 1 | Трубка главного цилиндра выключения сцепления | |||||
| 10 | Q340B08 | 4 | Гайка | |||||
| 11 | BP10651620075 | 1 | Педаль сцепления в сборе | |||||
| 12 | BP10441620076 | 1 | Цилиндр главный привода выключения сцепления | |||||
| 13 | Q67522 | 1 | Хомут | |||||
| 14 | BP10651620081 | 1 | Трубка привода выключения сцепления | |||||
| 15 | Q351B16 | 3 | Гайка | |||||
| 16 | BP10651620082 | 1 | Шланг соединительный | |||||
| 17 | BP10651620083 | 1 | Трубка | |||||
| 18 | BP10441620026 | 1 | Скоба крепежная | |||||
| 19 | BP10651620016 | 1 | Кронштейн | |||||
| 20 | BP10651620086 | 1 | Шланг соединительный | |||||
| 21 | BP10651620084 | 1 | Шланг воздушный | |||||
| 22 | BP10653590050 | 1 | Штуцер | |||||
| 23 | Q151C1020 | 4 | Болт | |||||
| 24 | Q40110 | 4 | Гайка | |||||
| 25 | Q40310 | 4 | Шайба пружинная | |||||
| 26 | BP10651620010 | 1 | Кронштейн | |||||
| 27 | BP10651620014 | 1 | Кронштейн | |||||
| 28 | BP10651620012 | 1 | Кронштейн | |||||
| 29 | BP10651620009 | 1 | Цилиндр рабочий в сборе с гидропневмоусилителем | |||||
| 30 | BP10651620285 | 1 | Трубка привода выключения сцепления | |||||
| 31 | Q41216 | 2 | Шайба |
