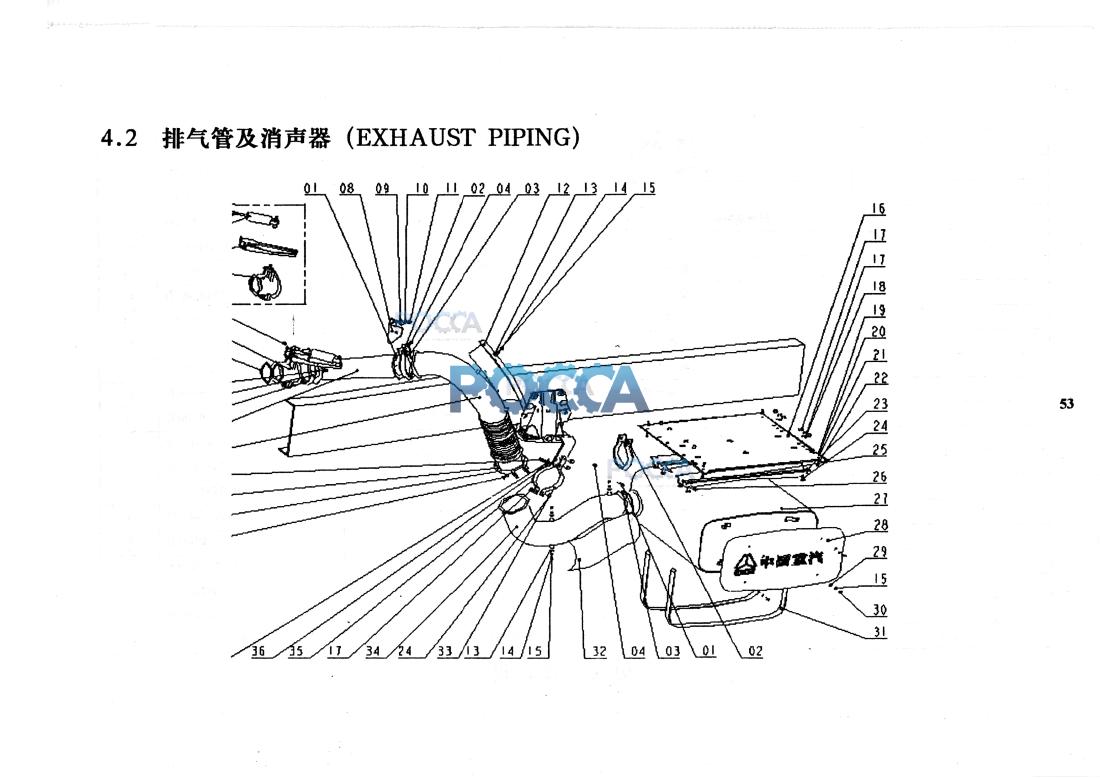

Глушитель HOWO (Хово) HOWO A7 12 Гр. Система выпуска газов
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q150B1065 | 4 | Screw | 六角头媒栓 | ||||
| 2 | WG9725540163 | 4 | Clamp | m | ||||
| 3 | AZ9719540019 | 4 | Gasket | 密封垫 | ||||
| 4 | Q340B10 | 4 | Nut | 六角蟪母 | ||||
| 5 | WG9925540312 | 1 | Corrugated flexible metal tube | 金厲软管总成 | ||||
| 6 | WG9925540018 | 1 | Cast pipe | 铸造抻气管总成 | ||||
| 7 | WG9112540504 | 1 | Gasket | 密封垫 | ||||
| 8 | AZ9925540309 | 1 | Bracket | 铸造林气管支架总成 | ||||
| 9 | Q40210 | 3 | Washer | 大垫圈 | ||||
| 10 | Q40310 | 里 | Spring washer | 弹黄牮圈 | ||||
| 11 | Q150B1025 | 1 | Screw | 六角头螺栓 | ||||
| 12 | WG9925540304 | 1 | Insulating bulkhead | 隔热罩 | ||||
| 13 | Q40206 | 8 | Washer | 大垫圈 | ||||
| 14 | Q150B0612 | 8 | Screw | 六角头螺拴 | ||||
| 15 | Q40306 | 12 | Spring washer | 弹黄艳圈 | ||||
| 16 | WG9925540281 | 1 | Insulating bulkhead | 隔热板 | ||||
| 17 | Q33210 | 垂3 | Nut | 2型全金属六角锁紧螺岈 | ||||
| 18 | Q40110 | 2 | Washer | 平垫圈 | ||||
| 19 | Q340B05 | 4 | Nut | 1型六角螺呦 | ||||
| 20 | Q40305 | 4 | Spring washer | 弹簧垫圈 | ||||
| 21 | Q40105 | 4 | Washer | 平垫圈 | ||||
| 22 | Q150B0520 | 4 | Screw | 六角头嫘栓 | ||||
| 23 | AZ9925540284 | 2 | Bracket | 支掸梁 | ||||
| 24 | Q150B1030 | 11 | Screw | 六角头蠔栓 | ||||
| 25 | Q5003214 | 2 | Split pin | 幵口销 | ||||
| 26 | Q5101060 | 2 | Bolt | 销轴 | ||||
| 27 | AZ9925540110 | 1 | Muffler | 消声器总成 | ||||
| 28 | AZ9925540290 | 1 | Decorative panel | 消声器装饰板 | ||||
| 29 | Q40106 | 4 | Washer | 平垫圈 | ||||
| 30 | Q150B0620 | 4 | Screw | 六角头螺栓 | ||||
| 31 | AZ9925540289 | 2 | Strap | 拉带总成 | ||||
| 32 | WG9925540303 | 1 | Insulating bulkhead | 隔热軍 | ||||
| 33 | AZ9925540142 | 1 | Clamp | 卡箍 | ||||
| 34 | WG9925540313 | 1 | Exhaust pipe | 样气管总成 | ||||
| 35 | AZ9925540143 | 1 | Clamp | r箍 | ||||
| 36 | AZ9925540302 | 1 | Bracket | 样气管支架 | ||||
| 37 | WG9925540003 | 1 | Brake control valve | EVB制动蝶阀 | ||||
| 37-1 | WG9925540003+001/1 | 1 | Brake control valve body | 制动蝶阀阀体 | ||||
| 37-2 | WG9925540003+002/1 | 1 | Brake cylinder bracket | 制动气缸支架 | ||||
| 37-3 | WG9925540003+003/丨 | 1 | Brake cylinder | 制动气缸 |
