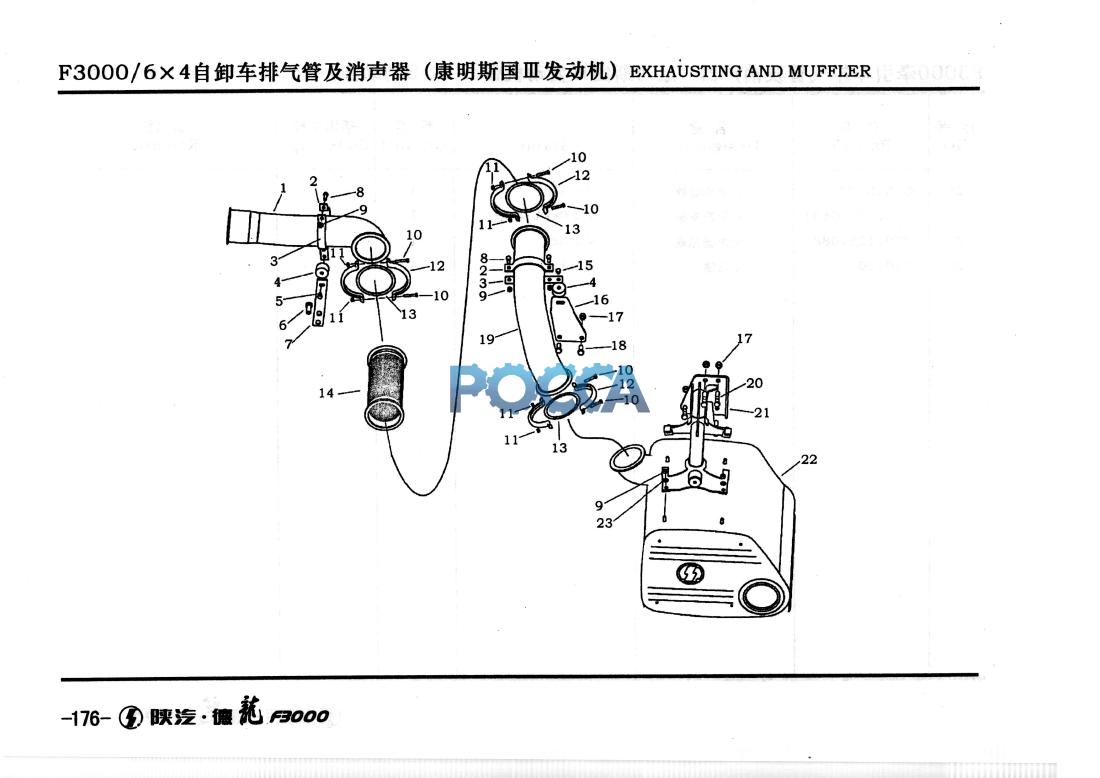

Глушитель. SHAANXI (Шанкси) SHACMAN F3000 12 Гр. Cистема выпуска газов
Глушитель WP12
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ93259540013 | 1 | 排气管总成（一） | Exhaust pipe Assembly⑴ | i | |||
| 2 | DZ9118540313 | 2 | 卡箍 | Clip | ||||
| 3 | DZ9118540319 | 2 | 卡箍 | Clip | ||||
| 4 | 1384D0410007 | 2 | 橡胶金属软垫 | Rubber—Metal cushion | ||||
| 5 | Q150B1016 | 2 | 六角头螵栓 | Hex bolt | ||||
| 6 | Q150B1635 | 2 | 六角头蠼栓 | Hex bolt | ||||
| 7 | DZ93259540011 | 1 | 支架 | Bracket | ||||
| 8 | Q150B1030 | 4 | 六角头螺栓 | Hex bolt | ||||
| 9 | Q33210 | 8 | 2型全金属六角锁紧螺母 | Hex nut | ||||
| 10 | Q150B0845 | 8 | 六角头螺栓 | Hex bolt | ||||
| 11 | Q33208 | 8 | 2型全金属六角锁紧螺母 | Hex nut | ||||
| 12 | DZ9112540001 | 8 | 卡籀 | Clip | ||||
| 13 | DZ9112540017 | 4 | 密封垫 | .f Sealing mat | ||||
| 14 | DZ9U2540018 | 1 | 挠性软管 | Hose | ||||
| 15 | Q150B1012 | 2 | 六角头螺栓 | Hex bolt | ||||
| 16 | DZ93259540015 | 1 | 支架 | Bracket | ||||
| 17 | Q33214 | 6 | 2型全金属六角锁紧螺母 | Hex nut | ||||
| 18 | Q150B1440 | 2 | 六角头颯检 | Hex bolt | ||||
| 19 | Dz9112540922 | 1 | 排气管总成（二） | Exhaust pipe Assembly(2) | ||||
| 20 | Q150B1460 | 4 | 六角头螺栓 | Hes bolt | ||||
| 21 | DZ9114541330 | 1 | 消声器支架 | Muffler bracket | ||||
| 22 | DZ9112540884 | 1 | 消声器总成 | Muffler | ||||
| 23 | Q40110 r | 4 | 平垫圈 | Washer |
