Воздухозаборник, воздушный фильтр SHAANXI (Шанкси) SHACMAN F3000 11 Гр. Система питания

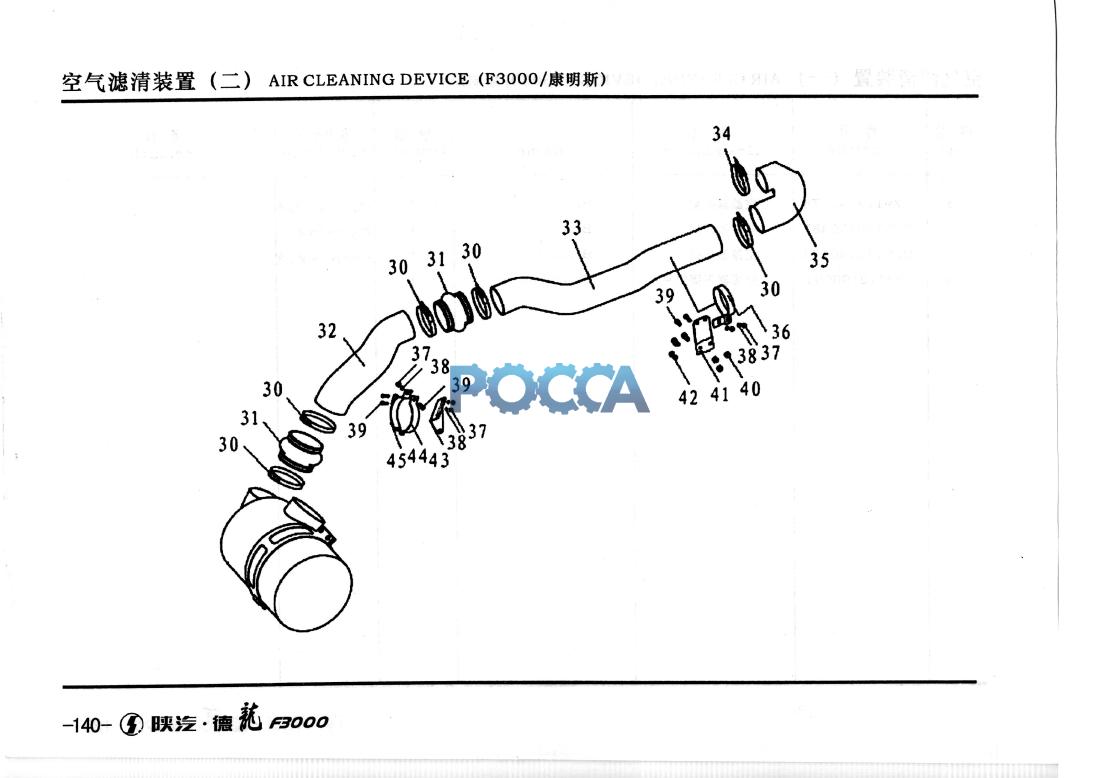

Воздухозаборник, воздушный фильтр WP10
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 30 | DZ9003532173 | 5 | T型卡箍 | TClip | ||||
| 31 | DZ9100190085 | 2 | 波纹管 | Screw pipe | ||||
| 32 | DZ9114190381 | 1 | 空滤器出气管 | Pipe of air cleaner | ||||
| 33 | DZ9114190382 | 1 | 增压器进气管 | Pipe of turbochager | ||||
| 34 | DZ9003532122 | 1 | T型卡箍 | TClip | ||||
| 35 | DZ91.00 190086 | 1 | 弯管 | Syphon | ||||
| 36 | DZ93259190013 | 1 | 卡箍 | Clip | ||||
| 37 | Q340B10 | 4 | I型六角螺母 | Hex nut | ||||
| 38 | Q40310 | 4 | 弹簧垫片 | Spring washer | ||||
| 39 | Q150B1025 | 4 | 六角头螺栓 | Hex screw | ||||
| 40 | Q33214 | 3 | 2型全金属六角锁紧螺母 | Hex. nut | ||||
| 41 | Q150B1430 | 1 | 支架 | Bracket | ||||
| 42 | Q150B1430 | 3 | 六角头螺栓 | Hex screw | ||||
| 43 | DZ9114190362 | 1 | 进气管支架 | Bracket | ||||
| 44 | DZ9114190363 | 1 | 卡箍 | Clip | ||||
| 45 | Dz9114190460 | 1 | 支架总成 | Bracket |
