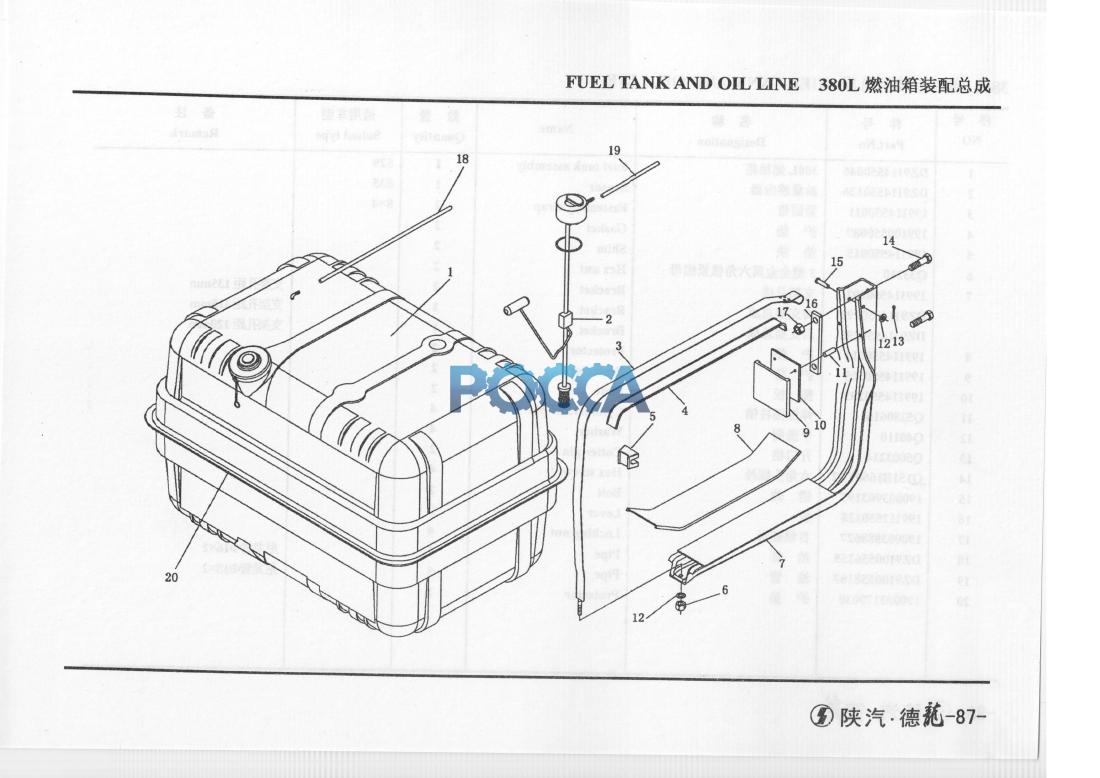

Топливный бак (380), датчик уровня топлива SHAANXI (Шанкси) SHACMAN F2000 11 Гр. Система питания
Топливные трубки,фильтр Топливный бак(400) и датчик уровня топлива
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ9114550046 | 1 | 380L燃油箱 | Fuel tank assembly | S29 | |||
| 2 | DZ9114550126 | 1 | 油量感应器 | Sensor | S35 | |||
| 3 | 199114550011 | 2 | 紧固带 | Fasteming strap | 8x4 | |||
| 4 | 199100550089 | 2 | 护垫 | Gasket | ||||
| 5 | 199114550015 | 2 | 垫块 | Shim | ||||
| 6 | Q33210 | 2 | 2型全金属六角锁紧螺母 | Hex nut | ||||
| 7 | 199114550292 | 2 | 支架总成 | Bracket | 135mm | |||
| 7 | DZ9114550292 | 1 | 前支架总成 | Bracket | 支架孔距115mm | |||
| 7 | DZ9114550293 | 1 | 后支架总成 | Bracket | 120mm | |||
| 8 | 199114550012 | 2 | 护垫 | Protector | ||||
| 9 | 199114550305 | 2 | 护垫 | Protector | ||||
| 10 | 199114550293 | 2 | 垫_板 | Plate . | 一 | |||
| 11 | Q5280616 | 4 | 弹性圆柱销 | Cylinderical pin | ||||
| 12 | Q40110 | 4 | 平垫圈 | Washer | ||||
| 13 | Q5003214 | 2 | 开口销 | Cotter pin | ||||
| 14 | JQ151B1660TF2 | 4 | 六角头螺栓 | Hex screw | ||||
| 15 | 190003903197 | 2 | 销轴 | Bolt | ||||
| 16 | 199112550128 | 2 | 板 | Lever | ||||
| 17 | 190003888627 | 4 | 自锁螺母 | Locking nut | ||||
| 18 | DZ9100556255 | i | 油管 | Pipe | 尼龙管016x2 | |||
| 19 | DZ9100558167 | 1 | 油管 | Pipe | 尼龙管018x2 | |||
| 20 | 190003179030 | 1 | 护垫 | Protector |
