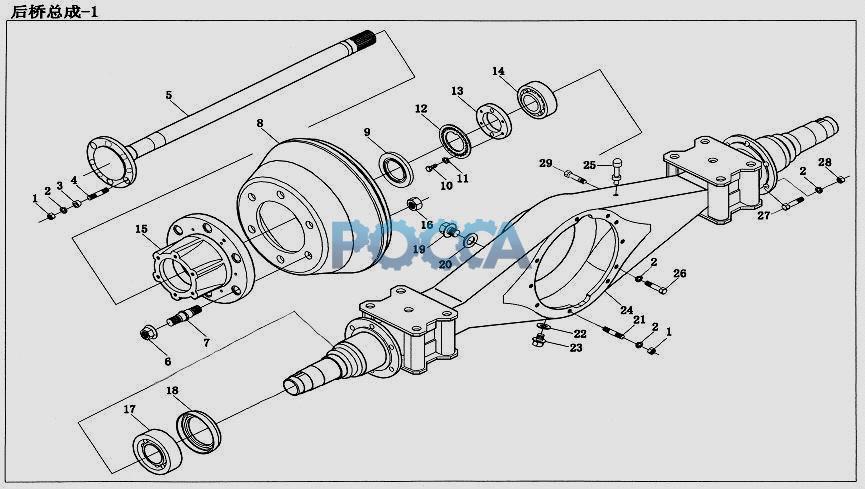

Задний мост BAW (Бав) 1065
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q341C10 | 16 | Гайка | |||||
| 2 | Q40310 | 16 | Шайба пружинная | |||||
| 3 | N-2403053 | 16 | Шайба | |||||
| 4 | N-3502153 | 16 | Шпилька полуоси | |||||
| 5 | SG1061-2403031 | 2 | Полуось задняя | |||||
| 6 | SG1061-3104013/14 | 6 | Гайка колеса лев/прав | |||||
| 7 | SG1061-3104011/12 | 6 | Футорка лев/прав | |||||
| 8 | SG1061-3502010/20 | 1 | Тормозной барабан прав | |||||
| 9 | SG1061-3104030 | 2 | Манжета | |||||
| 10 | Q14206016 | 6 | Болт | |||||
| 11 | Q14206017 | 6 | Шайба | |||||
| 12 | SG1061-3104044 | 2 | Шайба стопорная | |||||
| 13 | SG1061-3104042 | 2 | гайка подшипника | |||||
| 14 | 32213 | 2 | подшипник | |||||
| 15 | SG1061-3104021 | 2 | ступица задняя | |||||
| 16 | Q341B20 | 2 | гайка | |||||
| 17 | 32215 | 2 | подшипник | |||||
| 18 | SG1061-3104040 | 2 | манжета | |||||
| 19 | 6450-2401026D | 1 | пробка заливная | |||||
| 20 | 6450-2401027B | 1 | шайба уплотнительная | |||||
| 21 | N-2401071 | 12 | шпилька | |||||
| 22 | 6450-2401027B | 1 | шайба уплотнительная | |||||
| 23 | 6450-2401020A | 1 | пробка сливная | |||||
| 24 | SG1061-2401010 | 1 | корпус моста в сборе | |||||
| 25 | Q900B | 1 | сапун |
