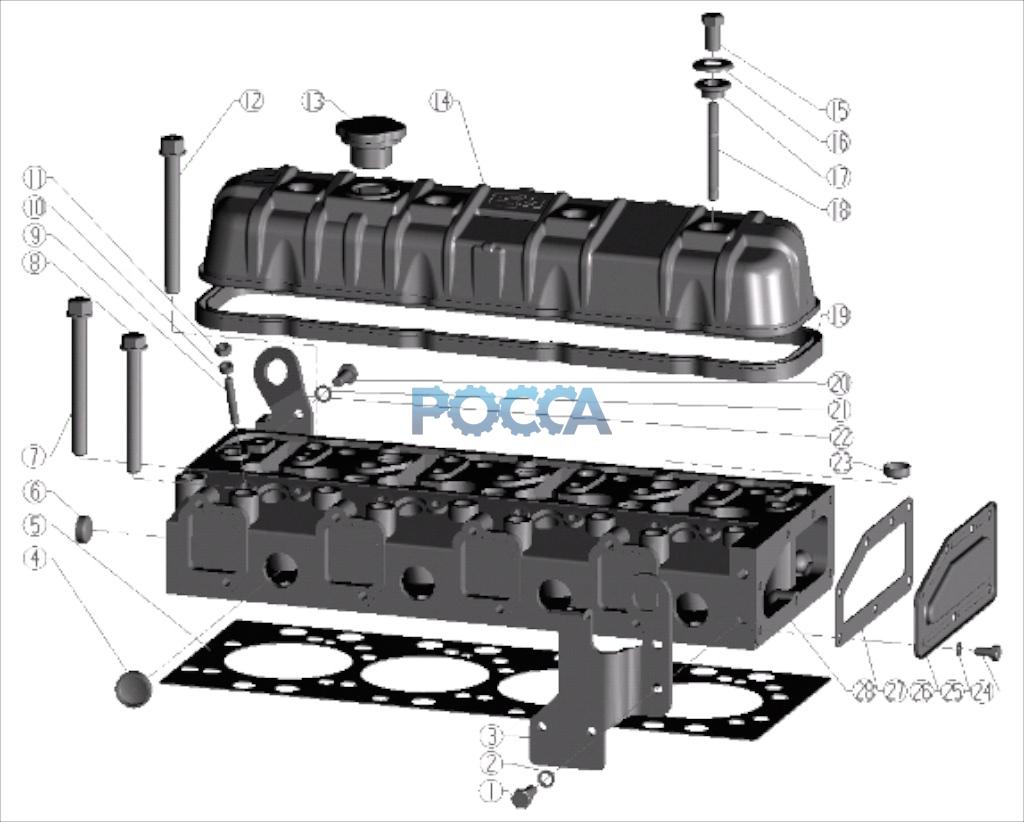

Головка блока цилиндров BAW (Бав) 4100QBZL 10 Гр.Двигатель
Газопроводы впускной и выпускной Картер масляный
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | GB5783-86 | 2 | Болт М 10 х 25 | |||||
| 2 | GB93-87 | 2 | Шайба пружинная | |||||
| 3 | 4100QBZ-03.06 | 1 | Скоба монтажная | |||||
| 4 | 495QA-01.01-007 | 4 | Пробка | |||||
| 5 | 4100QB-01-005 | 1 | Прокладка головки блока | |||||
| 6 | 495QA-03.01-006 | 2 | Пробка | |||||
| 7 | 4100QB-01-002 | 10 | Болт головки цилиндров | |||||
| 8 | 4100QB-01-003 | 4 | Болт головки цилиндров | |||||
| 9 | GB898-88 | 8 | Шпилька | |||||
| 10 | GB93-76 | 8 | Шайба пружинная | |||||
| 11 | GB51-76 | 8 | Гайка | |||||
| 12 | 4100QB-01-001 | 4 | Болт | |||||
| 13 | 4100QBZ-03.03.02 | 1 | Крышка маслоналивной горловины | |||||
| 14 | 4100QB-03.03.01-001-FEV | 1 | Крышка клапанная | |||||
| 15 | 4100QB-03-017 | 4 | Болт | |||||
| 16 | 4100QB-03-016 | 4 | Шайба | |||||
| 17 | 4100QB-03-015 | 4 | Уплотнительное кольцо | |||||
| 18 | GB898-88 | 4 | Шпилька | |||||
| 19 | 4100QB-03-014-FEV | 1 | Прокладка клапанной крышки | |||||
| 20 | GB5783-86 | 2 | Болт М10х 25 | |||||
| 21 | GB93-87 | 2 | Шайба пружинная | |||||
| 22 | 4100QB-03-020-EQ | 1 | Скоба монтажная | |||||
| 23 | 495QA-03.01-006 | 3 | Пробка | |||||
| 24 | GB21-76 | 7 | Болт М8 х 16 | |||||
| 25 | GB93-87 | 7 | Шайба пружинная | |||||
| 27 | 495QA-03-008 | 1 | Прокладка | |||||
| 28 | 4100QBZL-03.01-001 | 1 | Головка цилиндров |
