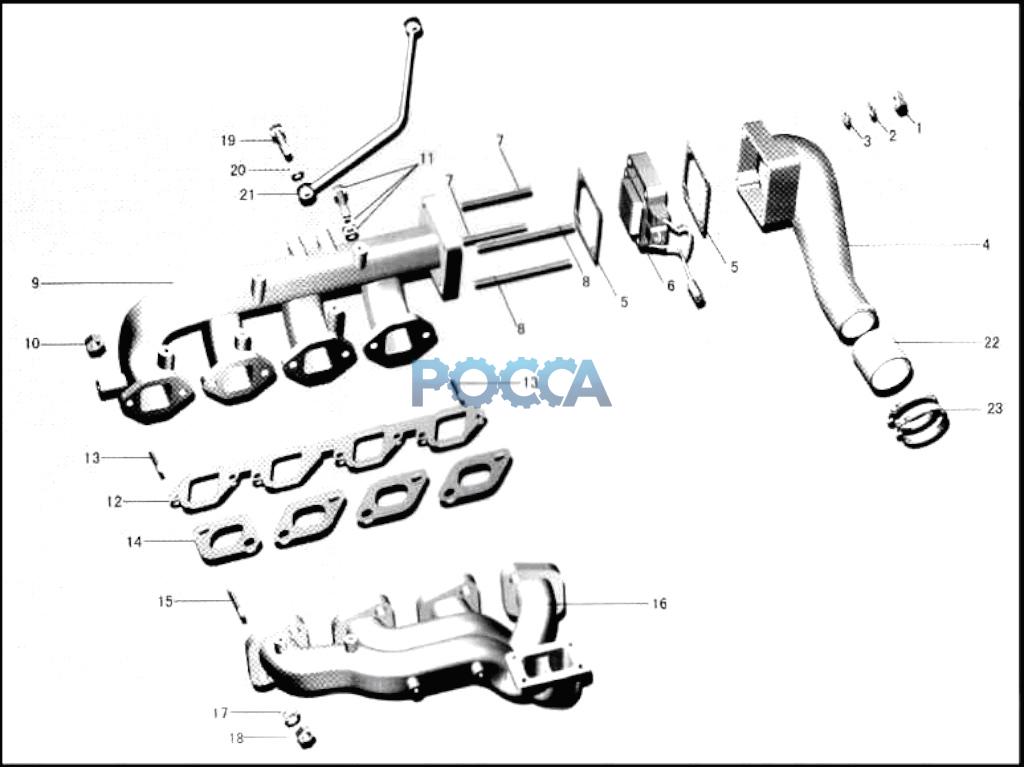

Газопроводы впускной и выпускной BAW (Бав) 4100QBZL 10 Гр.Двигатель
Вал распределительный Головка блока цилиндров
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 4100QBZL-08-001A | 1 | Впускной коллектор | |||||
| 2 | 4100QB-03-029A | 1 | Прокладка | |||||
| 3 | 4100QBZL-09.01.01 | 1 | Отражатель | |||||
| 4 | 4100QBZL-09-001A-FT | 1 | Выпускной коллектор | |||||
| 5 | 4100QBZ-09-006B | 7 | Шпилька L=45 mm | |||||
| 1 | Шпилька L = 35 мм | |||||||
| 6 | 4100QB-03-030 | 1 | Прокладка | |||||
| 7 | 4100QBZ-09-005 | 8 | Гайка | |||||
| 8 | 4100QBZL-LX28ZL-2/715392-5 | 1 | Турбонагнетатель | |||||
| 9 | Q68070 | 2 | Хомут | |||||
| 10 | 4100QBZL-08-006A | 1 | Патрубок | |||||
| 11 | 4100QBZ-09-005 | 4 | Гайка | |||||
| 12 | 4100QBZ-09-006B | 4 | Шпилька L22 | |||||
| 13 | 4100QBZL-08-003C-EQ | 1 | Трубопровод | |||||
| 14 | 4100QBZ-09.02-004 | 1 | Прокладка | |||||
| 15 | 4100QBZL-09.02A-FT | 1 | Патрубок | |||||
| 16 | 4100QBZ-09-006B | 2 | Болт L =35 | |||||
| 17 | 4100QBZ-09-005 | 2 | Гайка | |||||
| 18 | 4100QBZL-09.01.02 | 1 | Кожух | |||||
| 19 | YN4100QBZL-XF-1119010 | 1 | Интеркуллер | |||||
| 20 | GB97.1-85 | 8 | Шайба | |||||
| 21 | GB93-87 | 8 | Шайба пружинная | |||||
| 22 | GB5783-86 | 8 | Болт М6 х16 | |||||
| 23 | 4100QBZL-08-005 | 2 | Патрубок | |||||
| 24 | JB3616.1-84 | 5 | Хомут | |||||
| 25 | GB6170-86 | 3 | Гайка | |||||
| 26 | GB93-87 | 3 | Шайба пружинная | |||||
| 27 | GB97.1-85 | 3 | Шайба | |||||
| 28 | GB898-88 | 3 | Шпилька | |||||
| 29 | 4100QBZL-08-003A-FT | 1 | Патрубок | |||||
| 30 | 4100QBZL-08-004 | 1 | Прокладка | |||||
| 31 | GB898-88 | 5 | Болт М8 х20 | |||||
| 32 | 2 | Болт М8 х 22 | ||||||
| 33 | 1 | Болт М8х50 | ||||||
| 34 | GB848-85 | 8 | Шайба 8 | |||||
| 35 | GB51-76 | 8 | Гайка 8 |
